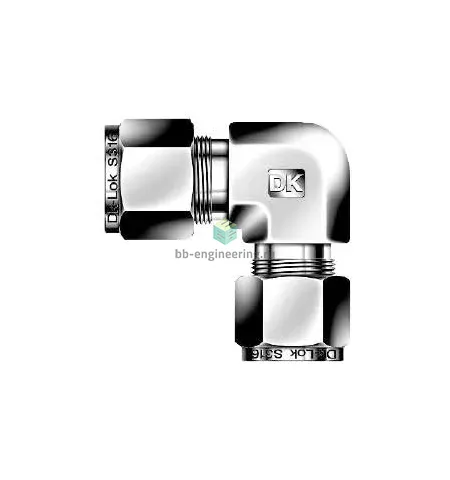

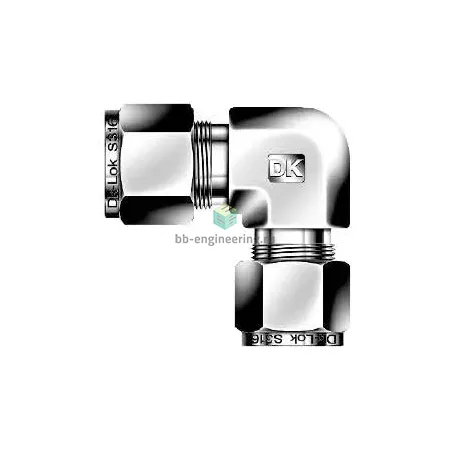

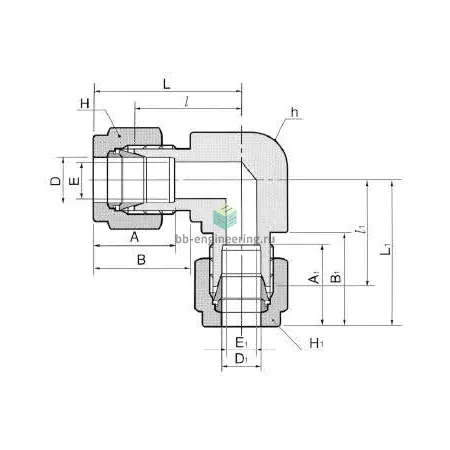

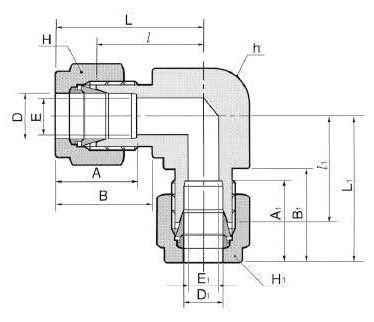

DLR8-4-SA DK-Lok - Соединитель угловой обжимной 1/2-1/4", нерж.

Назначение и принцип работы

Соединитель угловой обжимной 1/2-1/4" предназначен для создания герметичных переходов под углом 90° в трубных системах измерительных, пневматических и гидравлических линий. Принцип работы — механическое уплотнение металлическими обжимными кольцами (две ступени: передняя и задняя) при затяжке гайки на корпусе; уплотнение осуществляется пластическим деформированием колец на наружной поверхности трубок ø 1/2" и ø 1/4". Отсутствие уплотнений на резьбе (тип уплотнения: -) исключает зависимость от герметиков и обеспечивает повторяемость разборных соединений.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с техническими газами, паром, нефтепродуктами и водой. Конструкция — две обжимные втулки и гайка, стандартный угол 90°. Рабочие диаметры каналов: канал 1 — 1/2" (трубка), канал 2 — 1/4" (трубка). Рекомендуемый эксплуатационный диапазон (ориентировочно для обжимных соединений из AISI 316): рабочее давление до ≈400 бар и температурный диапазон от −60 °C до +260 °C при отсутствии уплотнений из эластомеров; пределы зависят от толщины стенки труб и условий цикла нагрузки.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой ровный отрез трубки без заусенцев; длина захода до стопора должна соответствовать спецификации производителя. Затягивать гайку после ручной сборки ключом с контролем момента/числа оборотов (перетягивать не рекомендуется — может деформировать кольца и снизить герметичность). Не применять пасты/ленту для резьбы — герметизация обеспечивается обжимом. При выборе учитывайте снижение допустимого давления при переходе на меньший диаметр и возможную вибрационную нагрузку: при вибрации рекомендуются дополнительные фиксация трубопровода и контроль затяжки после прогонки. Обязательно проводить гидро- или аэропроверку на герметичность после монтажа.
