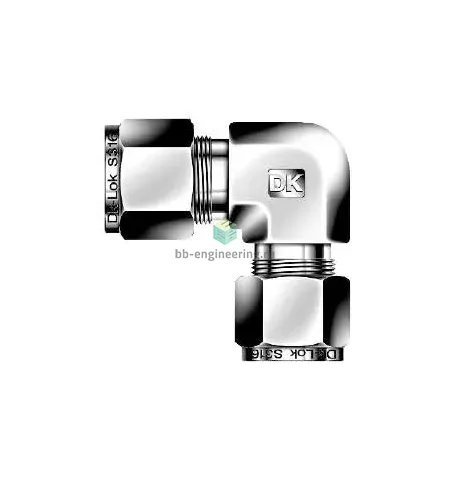

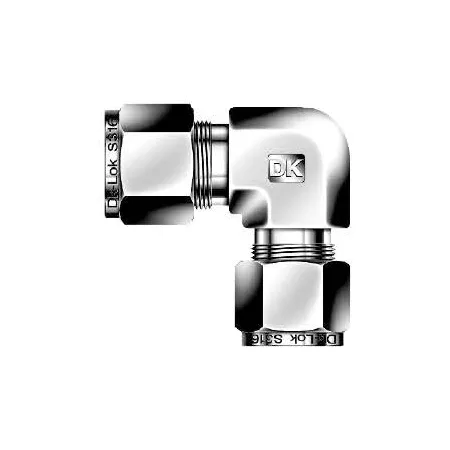

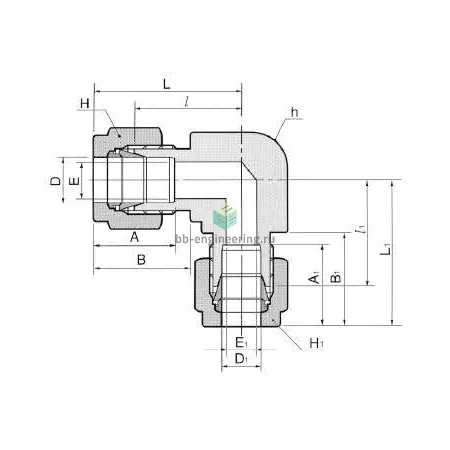

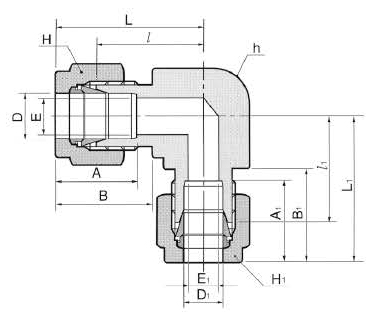

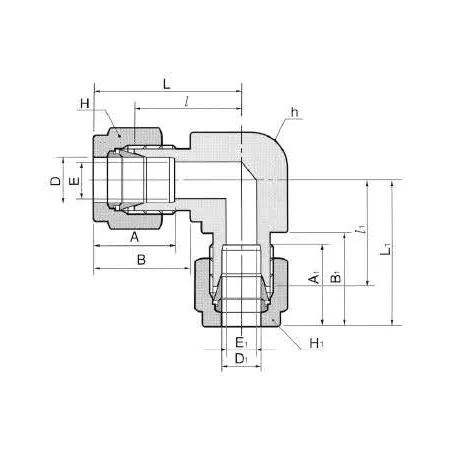

DLR8-6-SA - Соединитель угловой обжимной 1/2-3/8", нерж.

Назначение и принцип работы

Угловой обжимной соединитель 1/2–3/8" предназначен для изменения направления трубопровода под 90° в системах технологической и измерительной арматуры, где применяются металлические трубки 1/2" (канал 1) и 3/8" (канал 2). Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металл‑к‑металлу уплотнение и надежное механическое удержание трубки без сварки или резьбовых переходников. Применяется в системах передачи жидкостей и газов высокого давления, линиях инструментального контроля, гидравлике и физических экспериментах.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип исполнения — двухкольцевая обжимная система DK‑Lok; резьбовые уплотнения отсутствуют (герметизация достигается обжатием). Подключение: 1/2" → 3/8" трубка. Типичные рабочие параметры — давление в зависимости от диаметра и толщины стенки трубки до ориентировочно 400 бар при комнатной температуре; рабочая температура в металле — примерно от −196 °C до +550 °C (зависит от среды и наличия дополнительных уплотнений). Рекомендовано для жидких и газовых сред, совместимо с аналитическими и технологическими средами при условии химической совместимости с AISI 316.

Экспертные рекомендации по применению

Подбирайте соединитель с учетом наружного диаметра и номинальной толщины стенки трубки; перед обжатием обеспечьте чистый, перпендикулярный рез и удаление заусенцев. Приводите затяжку гайки по табличным моментам DK‑Lok или до рекомендованного числа оборотов от ручного упора; не проворачивайте корпус после установки. Для кислородных и чистых сред проводите промывку и термообработку согласно регламентации. Избегайте изгибных нагрузок в месте соединения и контролируйте герметичность пробойным методом (гелий/азот) при пуске.
