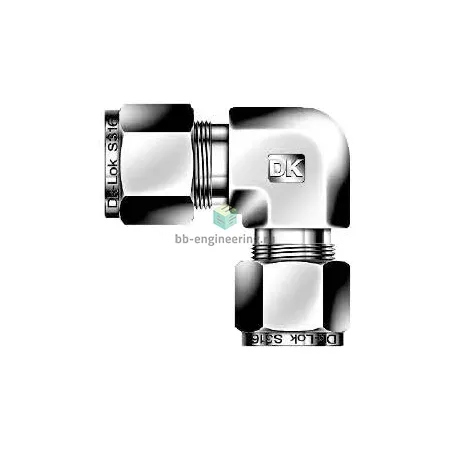

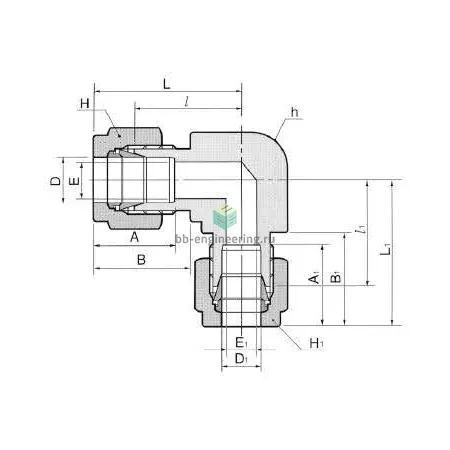

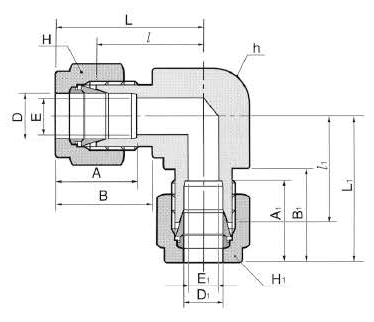

DLR8M-4-SA DK-Lok - Соединитель угловой обжимной 8 мм-1/4", нерж.

Назначение и принцип работы

Угловой обжимной соединитель 8 мм – 1/4″ предназначен для выполнения стерильных и промышленных трасс в системах КИПиА, технологических линиях и пневмо/гидросистемах, где требуется компактное изменение направления потока на 90°. Соединение реализовано по принципу двухобжимной конструкции: две обжимные втулки (ferrule) и гайка формируют металл-металл герметичную посадку на наружной поверхности трубки 8 мм или на соответствующей 1/4″ трубке, обеспечивая повторяемое уплотнение без применения уплотнительных паст или фум-ленты (тип уплотнения резьбы: отсутствует). Конструкция подходит для передачи жидких и газообразных сред при измерении и регулировании процессов.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с популярными рабочими средами (вода, гидравлические масла, инертные газы, агрессивные среды при ограниченных концентрациях хлоридов). Двухкольцевая система обеспечивает устойчивость к вибрациям и предотвращает проворачивание трубки. Подключения: канал 1 — трубка 8 мм, канал 2 — трубка 1/4″. Рабочее давление зависит от толщины стенки трубки; при применении стандартных инструментальных трубок допустимые значения могут достигать порядка сотен бар (типично до ~400 bar для правильно подобранной трубки 1/4″), температурный диапазон материала AISI 316 значительно шире, практическая эксплуатация в приборах — примерно -50…+200 °C (ограничивается средой и свойствами трубки).

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой ровный капилярный рез, снять задирки и проверить торец трубки. Затягивать гайку сначала вручную до упора, затем при первом монтажe — контролируемо дополнительно повернуть (по практике обжимных систем) около 1–1,25 оборота; окончательный момент сверять с таблицей производителя и динамометрическим ключом. Не допускать перетяжки — это может деформировать втулки и снизить герметичность. При демонтаже рекомендуем заменять комплект втулок в ответственных системах; при повторном использовании проверять поверхность трубки и втулок на повреждения. Проверка на герметичность — гидро- или пневмоиспытание при рабочем давлении 1,3–1,5× рабочее давление системы. Избегать локального изгиба трубки в зоне фитинга и применять совместимые по материалу трубки для минимизации коррозии галванического типа.
