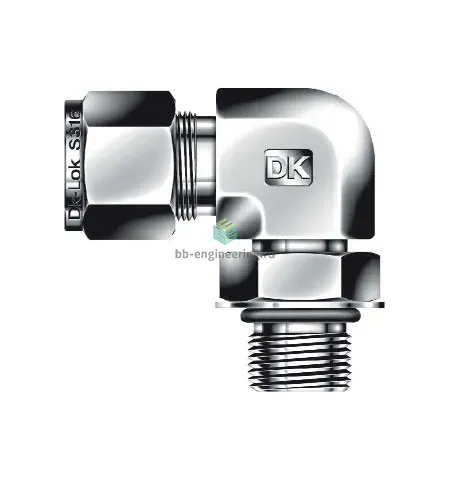

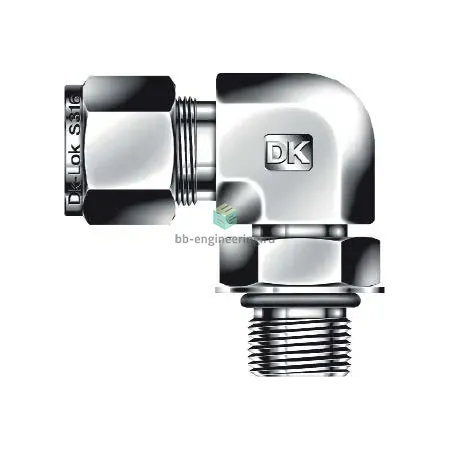

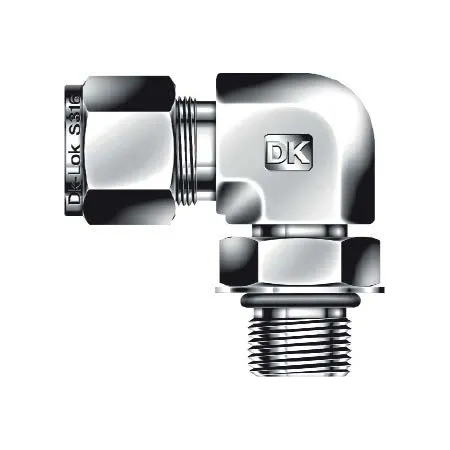

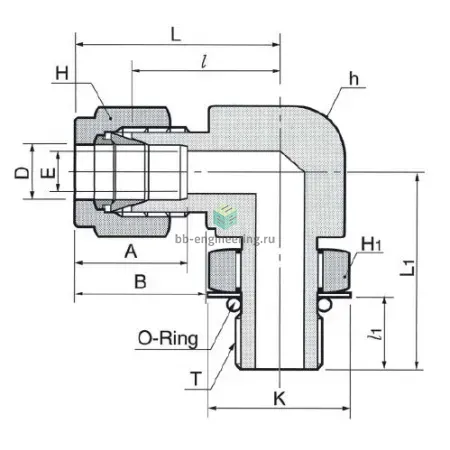

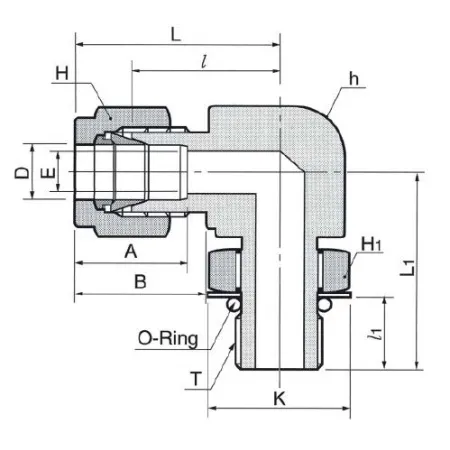

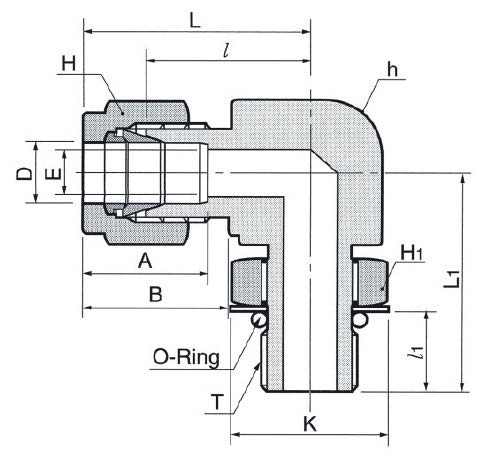

DLS12-12UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Штуцер угловой поворотный DLS12-12UP-SA предназначен для соединения трубопроводной арматуры с резьбовыми адаптерами в системах технологического и приборного обвязки. Выпускной резьбовой порт UNF 1 1/16″-12 служит для подключения к резьбовым приборам, второй канал рассчитан под трубку 3/4″ (≈19,05 мм). Конструкция обеспечивает уплотнение резьбы выступающим O-ring и герметизацию трубки методом обжима двух конусных обжимных колец и гайки; поворотный штуцер позволяет компенсировать осевые и угловые смещения при монтаже.

Ключевые особенности конструкции

Корпус и рабочие элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Двухфerrулная обжимная схема обеспечивает надёжную герметизацию и повторную сборку без потери характеристик; резьбовое уплотнение выполнено с выступающим O-ring, (тип материала O-ring — NBR/FKM/EPDM по заказу), что повышает стойкость к утечкам. Применимы среды: гидравлические масла, воды, газы, технологические среды; ориентировочные рабочие давления зависят от толщины стенки трубки и исполнения, типично до 400–600 бар при корректном подборе трубки. Температурный диапазон зависит от уплотнения: ориентировочно −60…+200 °C.

Экспертные рекомендации по применению

Подбирайте гайку и фerrулы под фактический наружный диаметр и толщину стенки трубки 3/4″. При монтаже используйте динамометрический ключ и затягивайте согласно паспорту DK‑Lok; избегайте перекоса и излишнего усилия на резьбе, не допускайте повреждений O-ring. Для агрессивных сред выбирайте FKM/EPDM; при высоких температурах исключайте NBR. Проверяйте герметичность после сборки давлением испытания на 1,3–1,5 рабочее (согласно регламенту системы). Для частой разборки используйте запасные фerrулы и O-ring.
