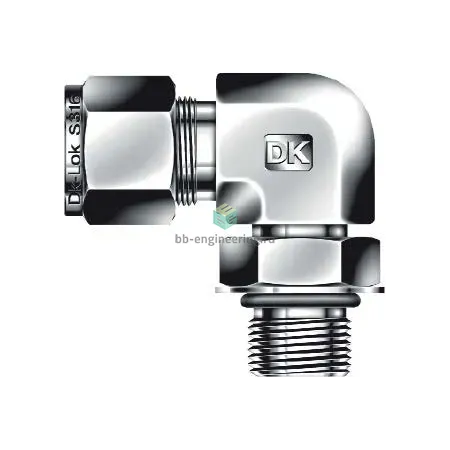

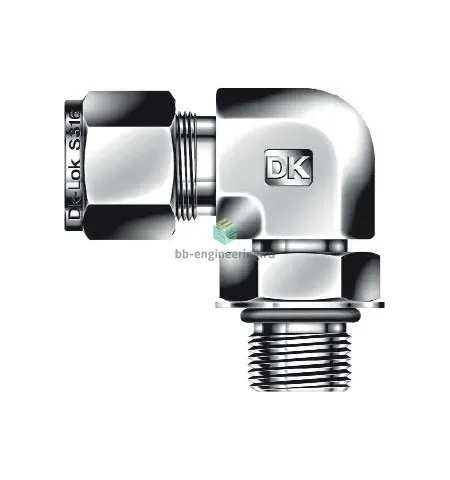

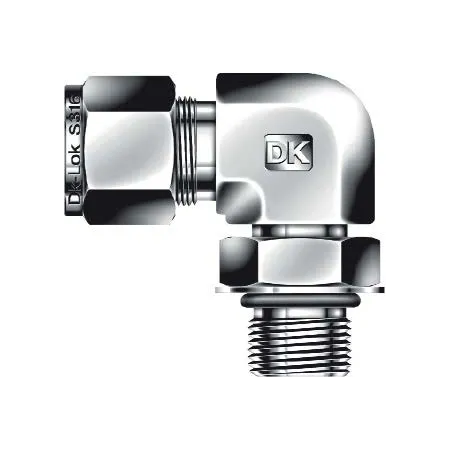

DLS14-14UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 1 3/16"-12-7/8", нерж.

Назначение и принцип работы

Угловой поворотный штуцер DLS14-14UP-SA DK-Lok предназначен для присоединения магнитных/технологических линий с резьбовым патрубком UNF 1 3/16″-12 к трубке Ø 7/8″ в узлах промышленной автоматики, КИПиА и трубопроводных обвязках. Конструкция решает задачу компактного перенаправления потока под углом с обеспечением герметичности при высоких давлениях: торцевое резьбовое соединение уплотняется выступающим O-ring, а трубное соединение — двухкольцевым обжимом (две обжимные кольца + гайка), что обеспечивает механическую фиксацию и безусадочную герметичность.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, пригодной для агрессивных сред и коррозионно-активных сред. Исполнение: штуцер угловой с наружной резьбой UNF 1 3/16″-12 на одном конце и обжим под трубку 7/8″ на другом; резьба имеет выступающее уплотнительное O-ring для упрощённой сборки и дополнительной защиты от протечек. Двухкольцевая обжимная система обеспечивает надежность при типичных рабочих давлениях приборных линий (ориентировочно до нескольких сотен бар в зависимости от диаметра и условий установки) и температурных диапазонах, ограниченных свойствами уплотнительного материала (см. спецификации уплотнения производителя).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на трубке Ø 7/8″; установить обе обжимные кольца и затянуть гайку согласно рекомендациям DK-Lok, избегая перетяжки. Проверять состояние O-ring при повторном обслуживании и при агрессивных средах подбирать совместимый материал уплотнения. Не превышать рабочее давление и температуру, указанные в сертифицированных данных производителя для данной комбинации резьбы и трубки. Для вибронагруженных магистралей применять опорные скобы; после сборки выполнить опрессовку/пробный пуск и контроль на герметичность.
