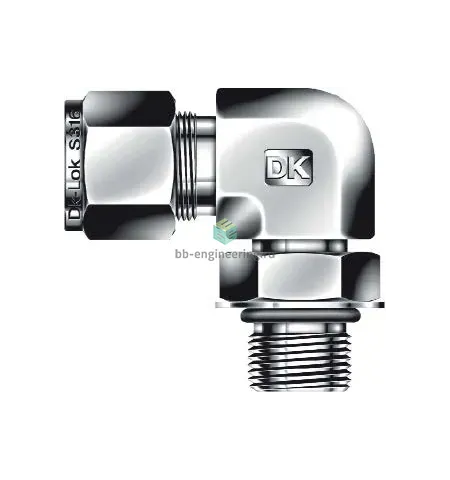

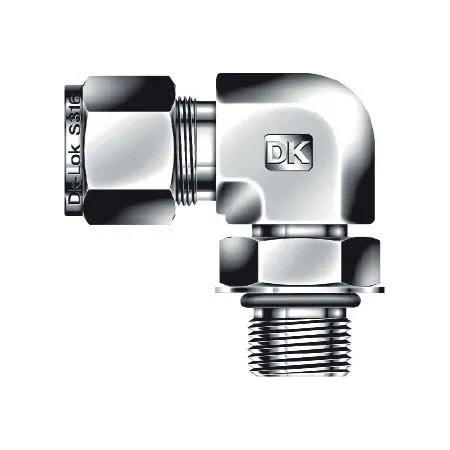

DLS16-16UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

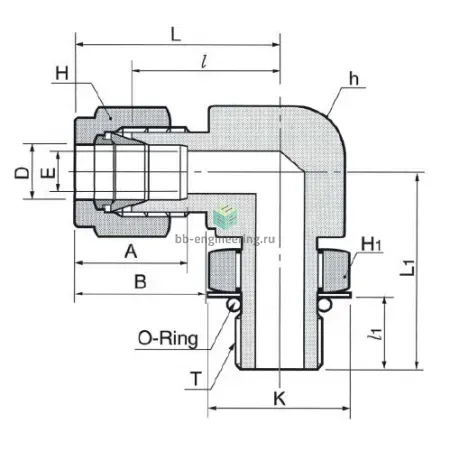

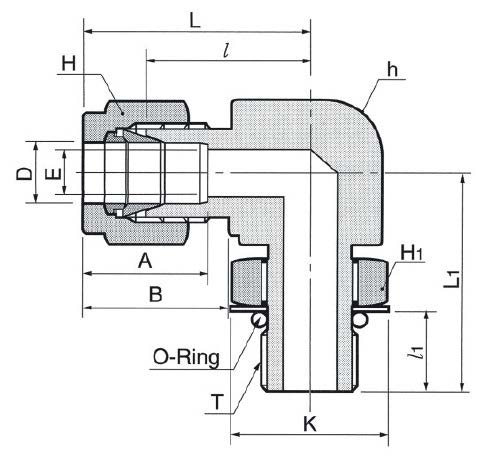

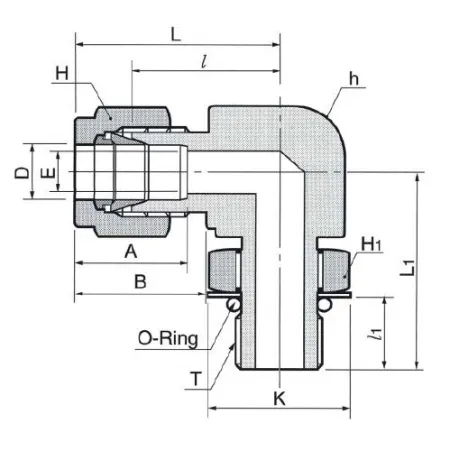

Штуцер угловой обжимной DK-Lok DLS16-16UP-SA предназначен для подключения инструментальных и технологических линий, где требуется комбинированное соединение с наружной резьбой UNF 1 5/16″-12 и трубой Ø1″ (25,4 мм). Выполнение 90° с поворотной гайкой обеспечивает удобство монтажа в тесных пространствах и ориентации трубопровода без перекрута. Герметизация реализуется сочетанием двух обжимных колец (передней и задней феррул) и выступающего уплотнительного O-ring в резьбовой части, что обеспечивает уплотнение по металлу и эластомерное уплотнение резьбы для газов и жидкостей.

Ключевые особенности конструкции

Корпус и феррулы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Двухколецовая обжимная конструкция типична для DK‑Lok: задняя феррула фиксирует трубку, передняя создаёт упор и уплотнение. Резьбовое соединение UNF 1 5/16″-12 с выступающим O‑ring минимизирует риск протечек при вибрации. Рабочие среды: вода, масла, нейтральные газы, технологические смеси; рабочее давление зависит от толщины стенки трубки и условий, для стальных трубок Ø1″ с подходящей толщиной стенки практический диапазон достигает сотен бар (порядка до ≈400 бар при типичных конфигурациях). Температурный диапазон зависит от материала O‑ring (ориентировочно −60…+200 °C).

Экспертные рекомендации по применению

Подбирайте трубку Ø1″ с расчётной толщиной стенки и пределом прочности под требуемое давление. Перед монтажом срежьте трубку под прямым углом, удалите заусенцы, вставьте до упора; затягивайте гайку по моменту, указанному производителем, избегая перетяжки феррул. Не используйте пасты на участке выступающего O‑ring; при замене O‑ring применяйте рекомендованный материал (FKM/PTFE/NBR) в зависимости от среды. После монтажа — испытание гидро- или пневмопрочности и контроль на вибрационные нагрузки; при частых циклах давления предпочитайте регулярную проверку состояния уплотнений.
