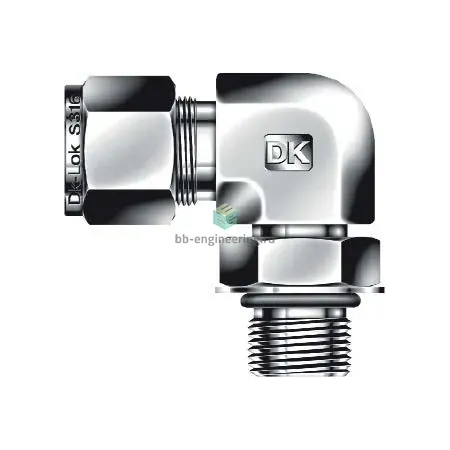

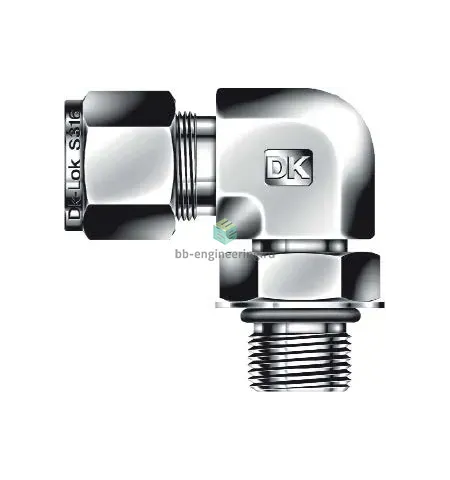

DLS32-32UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 2 1/2"-12-2", нерж.

Назначение и принцип работы

Угловой поворотный штуцер с наружной резьбой и выступающим O-ring предназначен для организации герметичного присоединения трубопроводов и приборной обвязки в системах технологического и аналитического контроля. Форма — угловой штуцер с нар. резьбой поворотный, соединяет резьбовую сторону UNF 2 1/2″-12 и трубную сторону под 2″ трубку посредством обжимной конструкции (две обжимные гильзы и гайка). Поворотный узел облегчает ориентацию линии без закручивания трубки; уплотнение резьбы обеспечивает выступающее O-ring, а обжимные кольца фиксируют трубку и создают герметичную посадку для сред сжиженных и газообразных.

Ключевые особенности конструкции

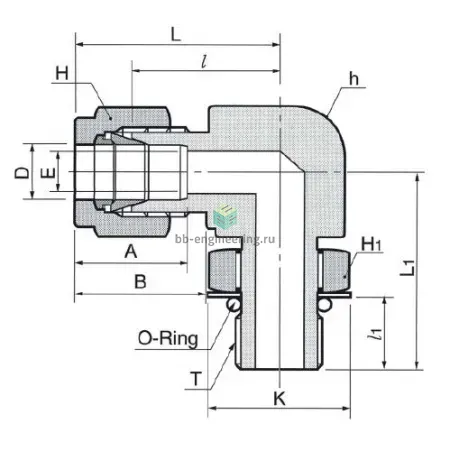

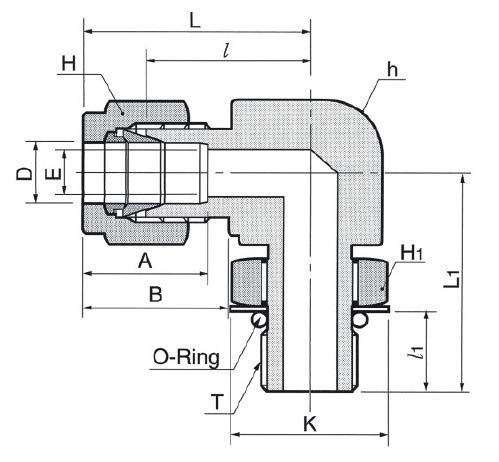

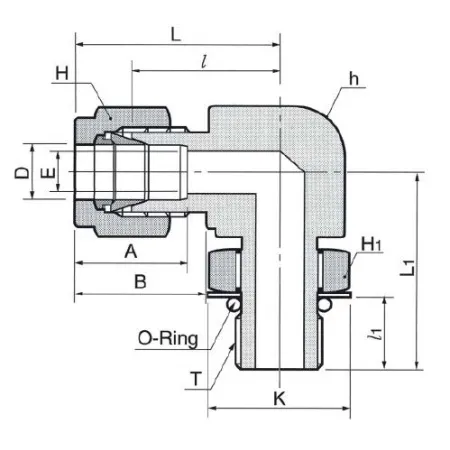

Корпус и элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, масляными средами, инертными и большинства химических сред. Конструкция — обжим с двумя гильзами и гайкой для равномерного прижима трубки; выступающий O-ring (эластомер/по запросу FKM, PTFE) обеспечивает статическое уплотнение резьбы. Типовое применение — приборные линии, гидроприводы и газовые трактаты. Типичные диапазоны: температура при стандартном эластомерном O-ring −20…+200 °C (при PTFE/микропористых уплотнениях — расширяется), рабочее давление зависит от диаметра и режима: для аналогичных обжимных систем DK‑Lok малых диаметров до нескольких сотен бар; для 2″ труб ориентировочно порядка 100–250 bar — уточняйте по паспорту конкретной сборки.

Экспертные рекомендации по применению

Подбирайте материал O-ring по среде и температуре (FKM для масел, FEP/PTFE для агрессивных химикатов и повышенных температур). Перед монтажом обеспечить чистый, торцовый срез и отсутствие фасок на трубке; вставлять трубку до упора гильз и соблюдать рекомендованные моменты затяжки производителя, не перетягивать — это может деформировать гильзы и снизить плотность соединения. При пуске проводить пробное герметичное испытание на рабочем/напряжённом давлении и избегать ударных гидроударов; при демонтаже заменять O-ring и гильзы для гарантии повторной герметичности. Для проектирования учитывать компоновку: резьба UNF 2 1/2″-12 и 2″ трубка требуют проверок совместимости по толщине стенки и допустимым нагрузкам.
