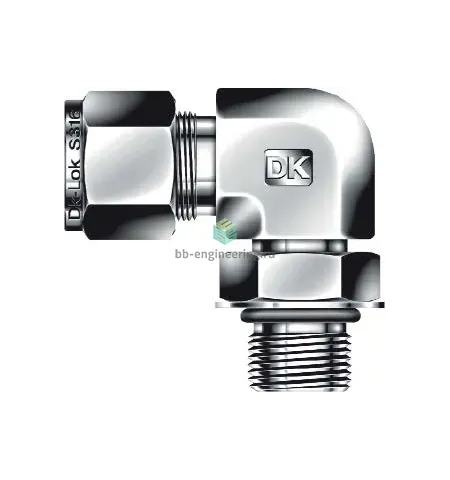

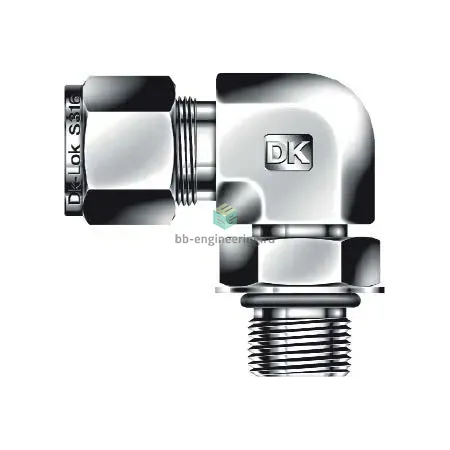

DLS4-4UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Угловой поворотный штуцер DLS4-4UP-SA предназначен для подключения 1/4" трубок к резьбовым посадкам UNF 7/16"-20 в системах измерения и распределения сред (жидкости, газ). Комбинирует обжимное соединение трубки 1/4" (Ø 6,35 мм) с наружной резьбой UNF 7/16"-20, уплотнение резьбы реализовано с выступающим O-ring для герметизации под давлением. Поворотная конструкция облегчает ориентирование линии при монтаже в ограниченном пространстве; герметизация достигается за счёт двух обжимных колец и гайки, обеспечивающих механическое фиксирование и уплотнение трубки.

Ключевые особенности конструкции

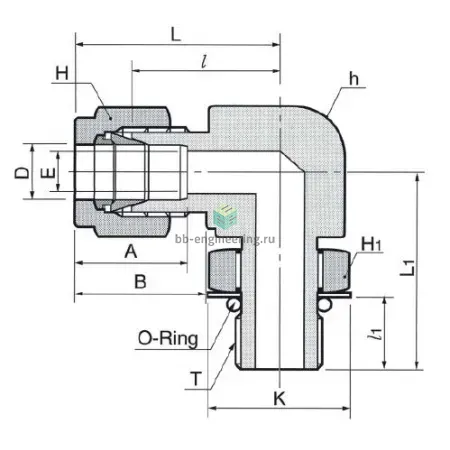

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция: два обжимных кольца + гайка (обжимное исполнение DK‑Lok) и выступающее O-ring в резьбе для дополнительной герметизации. Подключения: канал 1 — UNF 7/16"-20, канал 2 — 1/4" трубка (Ø 6,35 мм). Рекомендуемые рабочие среды — инертные и коррозионно-активные жидкости и газы; типичные рабочие давления в аналогичных фитингах DK‑Lok варьируются в пределах сотен бар в зависимости от диаметра и условий (ориентировочно 200–600 бар), рабочие температуры зависят от материала O-ring (обычно −50…+200 °C при стандартных уплотнениях).

Экспертные рекомендации по применению

Перед монтажом проверьте соответствие трубки Ø 6,35 мм, удалите заусенцы и вставьте трубку до упора в штуцер. Соблюдайте правила обжима: уплотнение достигается последовательной затяжкой гайки по инструкции производителя (после подведения до касания — дополнительно ~1–1,25 оборота для 1/4" в типичных случаях) или по табличным моментам затяжки DK‑Lok. Избегайте перекоса и переусердствования — избыточная затяжка повреждает обжимные кольца и O-ring. Для агрессивных сред подберите соответствующий материал O-ring (FKM, EPDM, PTFE) и контролируйте циклические нагрузки и вибрации; при частых разборках используйте новые обжимные кольца. Своевременная проверка герметичности обязательна при пусконаладке и после температурных циклов.
