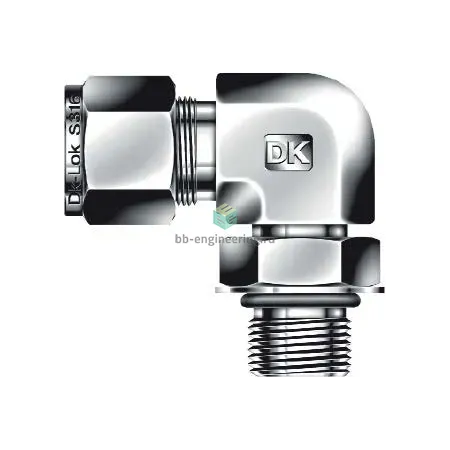

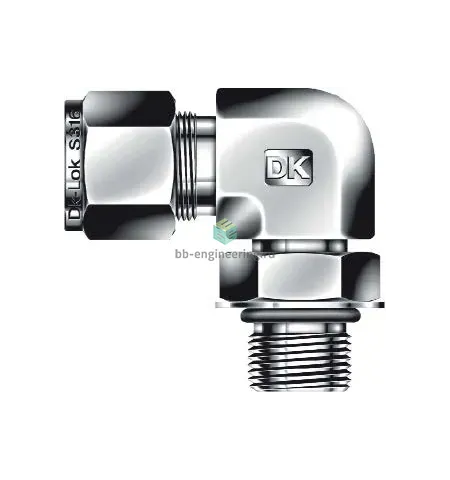

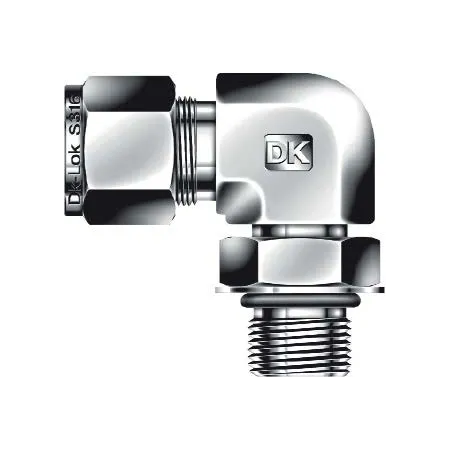

DLS5-5UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 1/2"-20-5/16", нерж.

Назначение и принцип работы

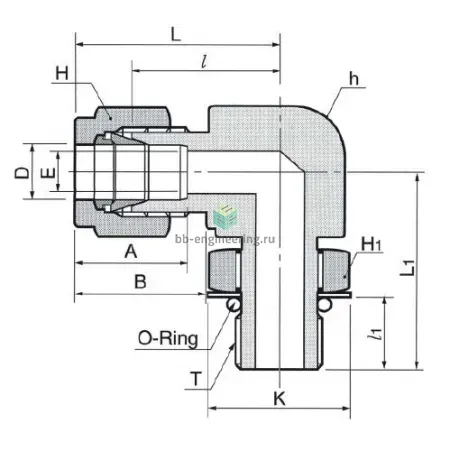

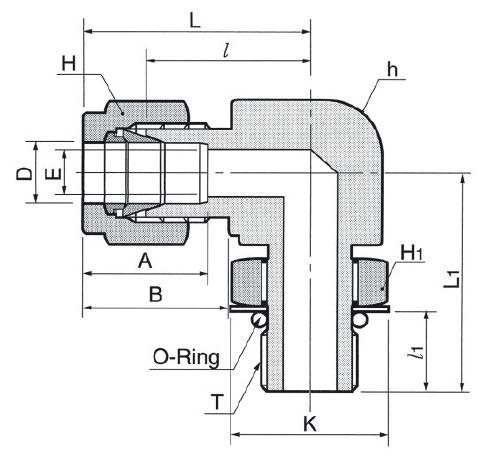

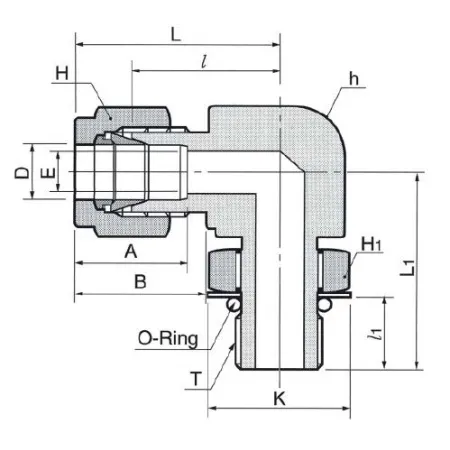

Угловой штуцер поворотный с наружной резьбой UNF 1/2"-20 и присоединением под трубку 5/16" предназначен для подсоединения контрольно-измерительных приборов, манометров, регуляторов и отводов технологических линий в системах жидкостей и газов. Конструкция обеспечивает герметичное соединение трубки методом обжима двумя обжимными кольцами и гайкой; вращающаяся резьбовая часть позволяет ориентировать вывод без закручивания трубки. Выступающее O‑ring уплотняет резьбу, снижая риск утечек при высоком давлении. Материал корпуса — сталь нержавеющая AISI 316, канал 1 — UNF 1/2"-20, канал 2 — 5/16" трубка.

Ключевые особенности конструкции

Корпус и внутренние элементы из AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами (нефть, масла, вода, инертные газы). Конструкция — двухколечный обжим (две феррулы + гайка) для металлометаллического уплотнения трубки и дополнительного резинового O‑ring на резьбе для гарантии плотности. Типичное рабочее давление при стандартных размерах может достигать порядка 420 бар (≈6000 psi) в зависимости от диаметра и условий эксплуатации; температурный диапазон зависит от материала уплотнения (ориентировочно −60…+200 °C для типов уплотнений, применимых к данной конструкции).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный, обезжиренный и снятый фаской конец трубки 5/16"; вставить трубку до упора в седло, затянуть гайку по инструкции производителя (последовательность: затянуть вручную, затем дать контрольный допоборот — см. паспорт) и избегать перетяжки. Подбирать материал O‑ring по рабочей среде и температуре (Viton для масел/высоких температур, NBR для общих гидравлических сред). Не использовать повторно деформированные феррулы; после установки провести пробное гидроиспытание на рабочем давлении и проверить отсутствие подтёков на выступающем O‑ring и обжиме трубки.
