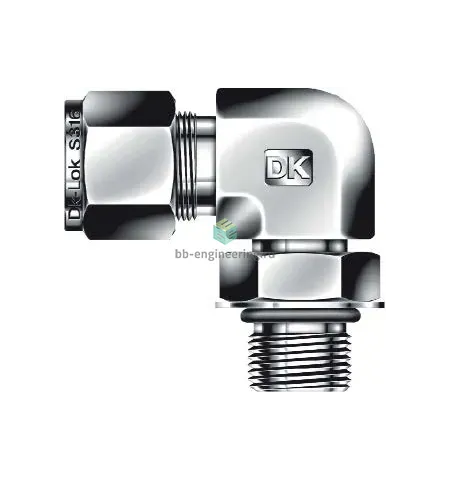

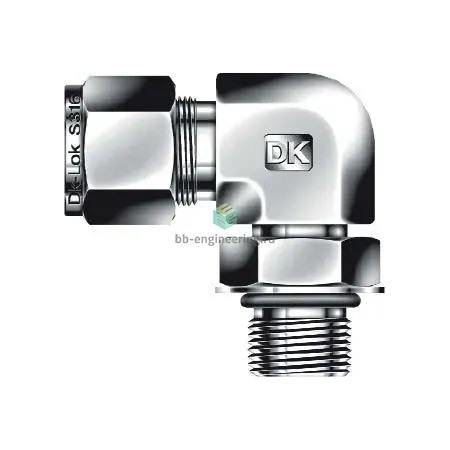

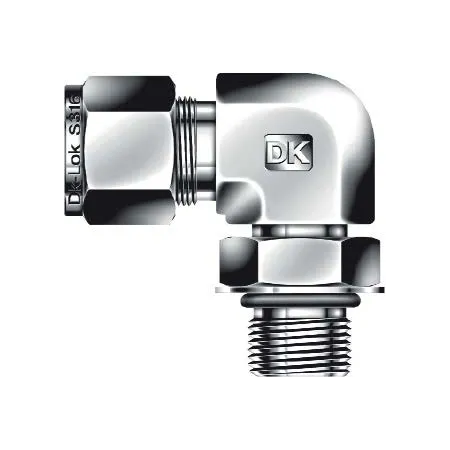

DLS6-6UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа предназначен для подсоединения 3/8″ трубок к резьбовым входам приборов и магистралей с резьбой UNF 9/16″-18. Решает задачи изменения направления трассы под 90° при сохранении герметичности и возможности поворота при монтаже. Работает по принципу двухкольцевого обжимного соединения: гайка прижимает внешнюю и внутреннюю обжимные втулки к торцу трубки, создавая механическое и герметичное уплотнение; дополнительное выступающее O‑ring в зоне резьбы обеспечивает уплотнение между корпусом и соединяемым приемником (например, штуцером датчика давления).

Ключевые особенности конструкции

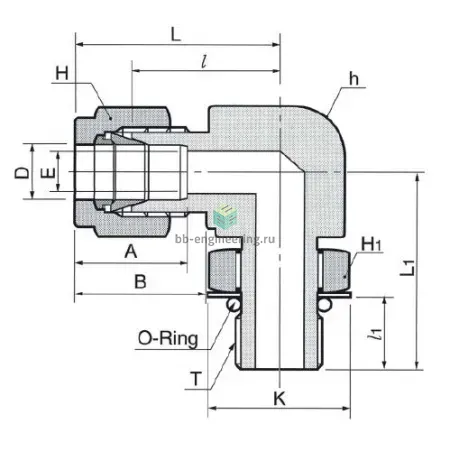

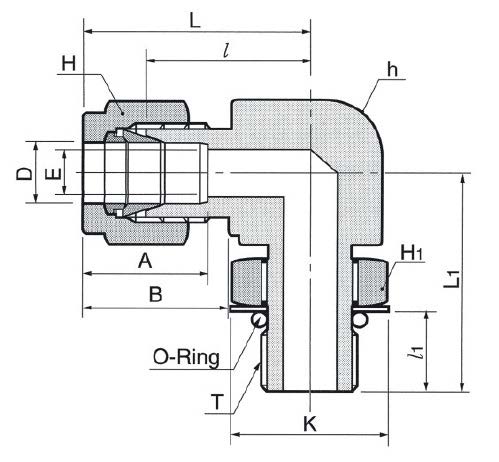

Корпус и детали — сталь нержавеющая AISI 316, стойкая к коррозии агрессивных сред. Соединение — двухфerrульная обжимная конструкция с гайкой; канал 1: резьба UNF 9/16″-18, канал 2: 3/8″ трубка. Наличие выступающего O‑ring обеспечивает дополнительное уплотнение при подключении к прибору; материал манжеты и O‑ring выбирают в зависимости от среды (эластомеры — до ≈150 °C, фторкаучук — до ≈200 °C, PTFE — до ≈260 °C). Рабочее давление зависит от диаметра и стенки трубки и обычно соответствует требованиям линейки DK‑Lok для 3/8″ труб: проверяйте паспорт изделия (типичные значения — сотни бар; допустимое пиковое давление и температура уточняйте по техническому описанию).

Экспертные рекомендации по применению

Подбирайте уплотнения по среде (вакуум, нефть, кислоты, газ). Перед сборкой обрежьте трубку ровно, сняв фаску и избегая заусенцев; вставьте внутреннюю втулку до седла и затяните гайку по рекомендованному моменту или по резьбовому обороту из паспорта DK‑Lok. Не применяйте герметики на участке с O‑ring; при монтаже обеспечьте запас на осевые перемещения и минимизируйте вибрацию. Для пневмо/газовых систем проверяйте герметичность пробной опрессовкой и используйте материалы уплотнений, совместимые с рабочей температурой и давлением.
