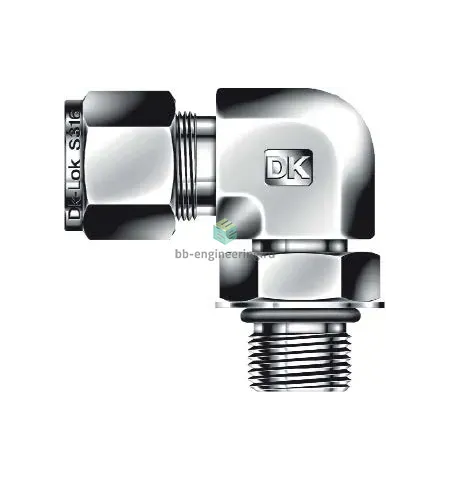

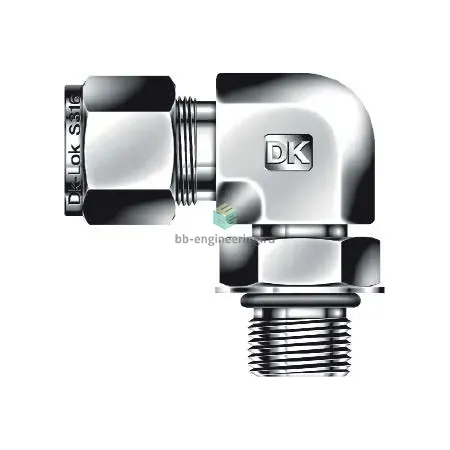

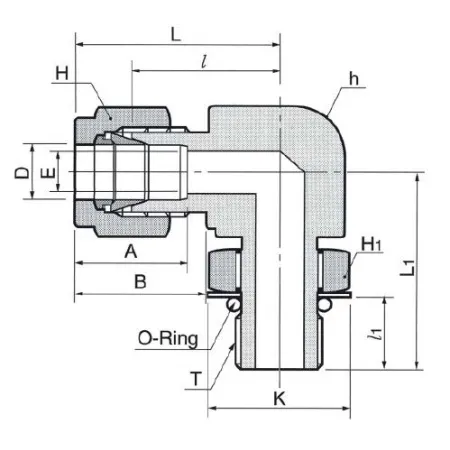

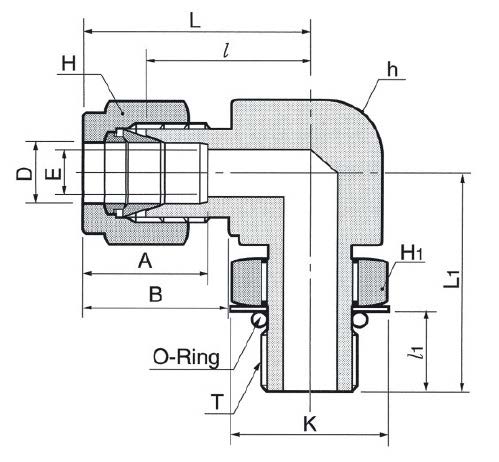

DLS6-8UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 3/4"-16-3/8", нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа с наружной резьбой UNF 3/4"-16 — предназначен для герметичного присоединения трубок Ø 3/8" (≈9,52 мм) в линиях технологических жидкостей и газов, где требуется смена направления на 90° и поворотная состыковка. Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой с торцевым уплотнением O-ring; резьбовое соединение с выступающим O-ring обеспечивает уплотнение при сборке, а поворотная часть облегчает ориентирование трубопровода на монтаже и техобслуживании.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Соединение — двухколечная обжимная система DK-Lok, наружная резьба UNF 3/4"-16 (канал 1) и трубное подключение 3/8" (канал 2). Уплотнение резьбы — выступающее O-ring (возможны исполнения с NBR, FKM или PTFE в зависимости от комплектации). Рабочее давление в типичных конфигурациях может достигать порядка 6000 psi (≈414 бар) в зависимости от диаметра и комплектации; температурный диапазон определяется материалом O-ring: NBR ≈ -30…+120 °C, FKM ≈ -20…+200 °C, PTFE до +260 °C. Применимо для гидравлики, технологических паров, масел и инертных газов.

Экспертные рекомендации по применению

Подбирайте материал O-ring по среде и температуре; для агрессивных сред и высоких температур предпочтителен FKM или PTFE. Трубку Ø 3/8" подготовить без заусенцев, обеспечить правильную глубину посадки и калибровку обжима; затяжку гайки выполнять моментом по рекомендациям производителя, не допуская перетяжки — это может сорвать рубашку обжима или деформировать O-ring. При сборке проверять седловую поверхность и O-ring на повреждения, проводить гидростатическую или пневматическую пробу при рабочем давлении. Для монтажных схем с вибрацией рекомендована фиксация трубопровода и регулярная проверка утечек.
