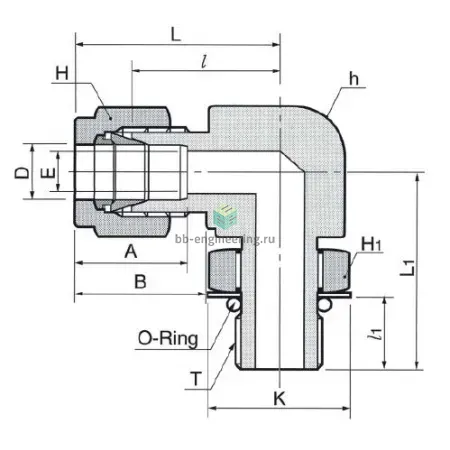

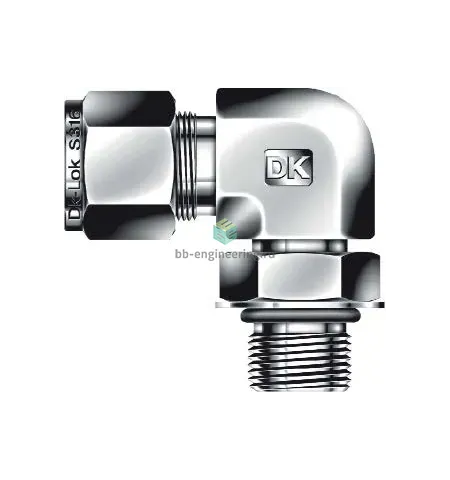

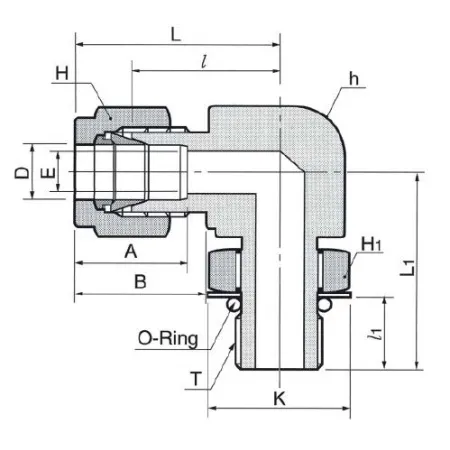

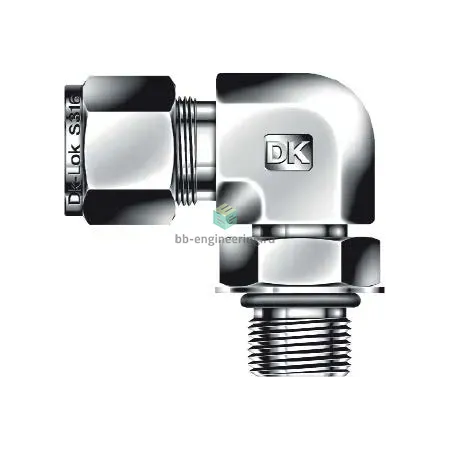

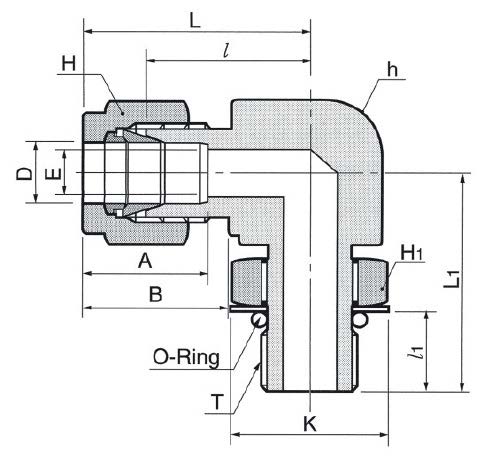

DLS8-8UP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

Угловой поворотный штуцер с наружной резьбой UNF 3/4"-16 и подключением под трубку 1/2" предназначен для подвода рабочей среды в пневмо/гидролинии и приборах КИПиА, системах отбора проб и технологических обвязках. Конструкция обеспечивает компактный переход от резьбового подсоединения канала к трубке под углом 90°, вращающаяся резьбовая часть упрощает монтаж в ограниченном пространстве. Герметизация реализована двойным обжимом трубки (две обжимные втулки и гайка) как основное уплотнение и выступающим O-ring в резьбе как вторичное, предотвращающее попадание внешней среды.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с большинством рабочих сред. Тип исполнения — обжимной двухвитковый (two-ferrule) с гайкой; канал 1: наружная резьба UNF 3/4"-16, канал 2: трубка 1/2". Выступающее O-ring обеспечивает уплотнение резьбы — выбор материала O-ring (Viton, PTFE, EPDM) определяет химическую стойкость и рабочую температуру. Ориентировочно рабочее давление в системе зависит от диаметра и стенки трубки, типично до нескольких сотен бар (проверять по таблице производителя); температурный диапазон — при применении эластомерного O-ring ≈ -40…+200 °C, при металлическом уплотнении возможны экстремальные отрицательные температуры и нагрев до нескольких сотен °C.

Экспертные рекомендации по применению

Подбирайте материал O-ring под среду и температуру, согласовывайте толщину стенки трубки с таблицами допустимого давления для AISI 316. Перед монтажом соблюдайте подготовку торца трубки (обрезка, удаление заусенцев), устанавливайте обжимные кольца в порядке производителя и затягивайте гайку динамометрическим ключом по рекомендованной последовательности. Не допускайте перекосов и чрезмерного проворачивания при стыковке — это снижает ресурс уплотнений. При демонтаже заменяйте обжимные втулки на новые; после установки выполняйте проверку на герметичность при рабочем давлении и при вибрационных нагрузках.
