DLSW12-12-SA DK-Lok - Штуцер угловой под приварку внахлёст обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

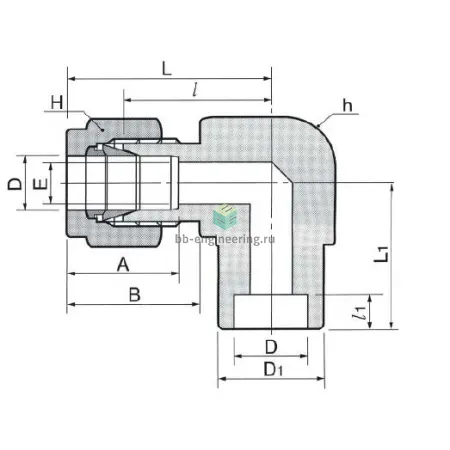

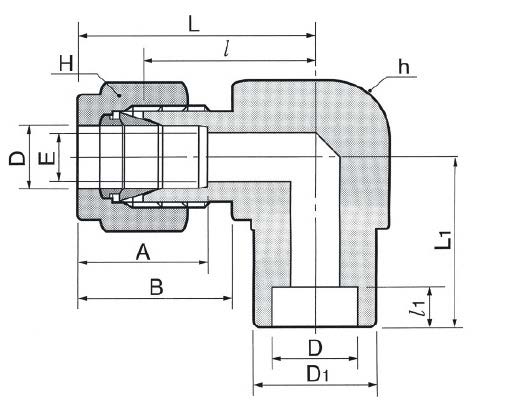

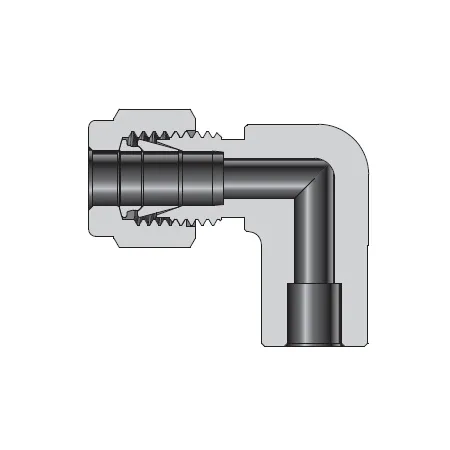

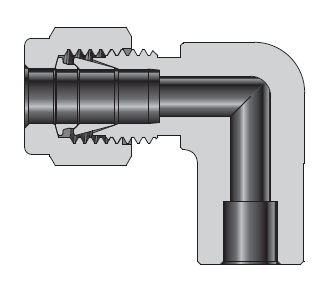

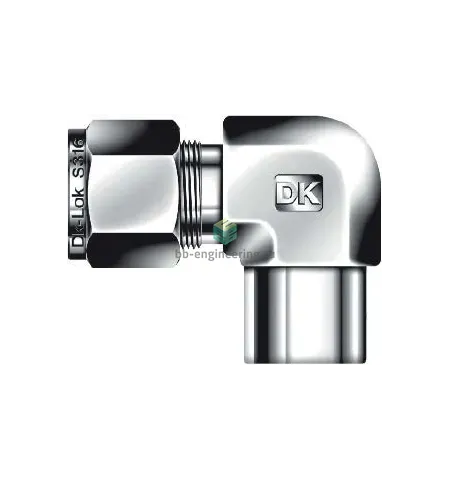

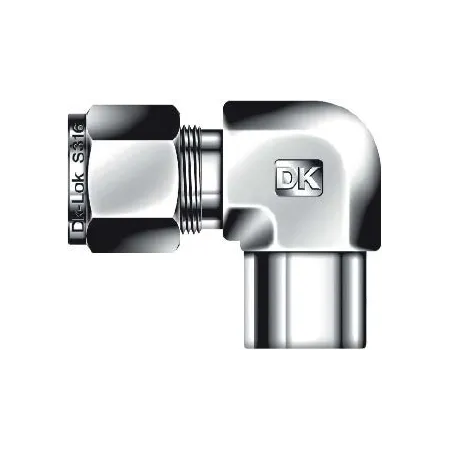

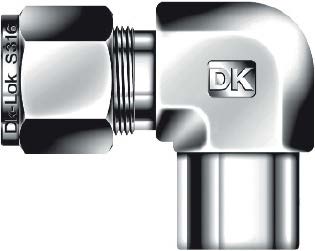

Угловой штуцер под приварку внахлёст DLSW12-12-SA предназначен для присоединения 3/4″ (19,05 мм) трубки к ответной части трубопровода с приварным фланцем внахлёст в системах измерения и распределения сред. Принцип работы — герметичное создание соединения с помощью обжимной пары конических колец и гайки (двух обжимных колец и гайки), при этом вторая сторона фиксируется приваркой «внахлёст», что даёт прочную жесткую посадку на стационарной магистрали.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и химическую совместимость с агрессивными средами. Конструкция — двухфerrулная обжимная (metal-to-metal) без применения резьбовых уплотнителей (тип уплотнения резьбы: -). Рекомендуемый диапазон применения: рабочее давление зависит от толщины стенки трубки, при типичных исполнения́х для 3/4″ достигает порядка до ~414 бар (6000 psi), рабочая температура металлоконструкции ориентировочно от −196 °C до +538 °C; точные пределы зависят от подборки трубки и режимов сварки.

Экспертные рекомендации по применению

При подборе учитывайте диаметр 3/4″ и требуемую толщину стенки трубки для обеспечения расчётного давления. Приварку выполнять до окончательной сборки обжимной стороны или защищать обжимные элементы от нагрева; сварной шов должен быть качественным с обязательной зачисткой и контролем непроницаемости. Монтировать по таблице моментов затяжки производителя или контролировать ход гайки по резьбе; избегать «перетяжки», которая деформирует кольца; проверять глубину посадки трубки в штуцер. Не применять для сред, несовместимых с AISI 316; при агрессивных химиях использовать дополнительные методы контроля и выбор уплотнений по материалам.
