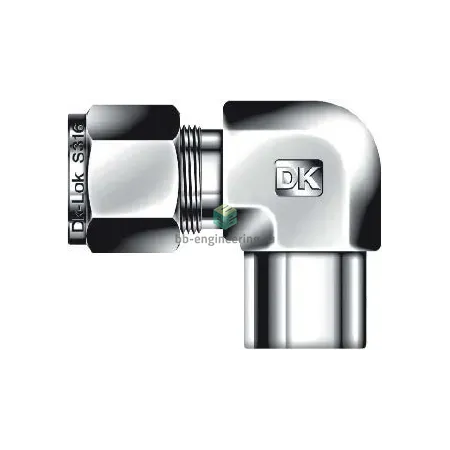

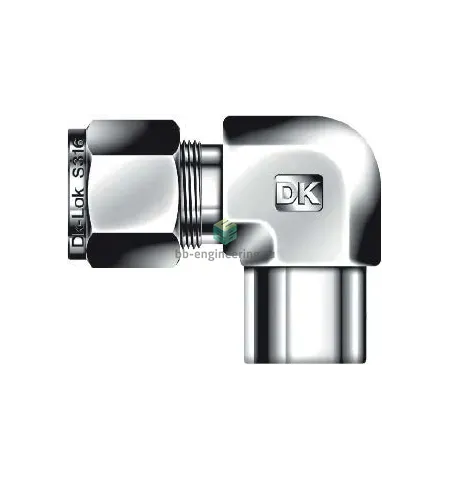

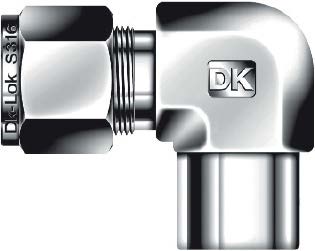

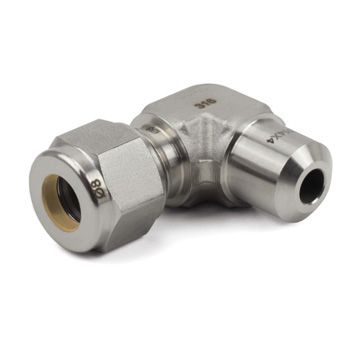

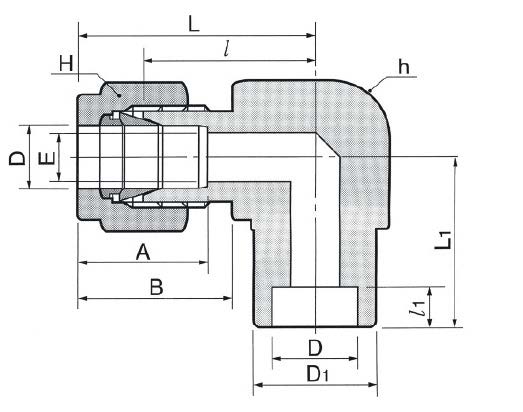

DLSW4-4-SA DK-Lok - Штуцер угловой под приварку внахлёст обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

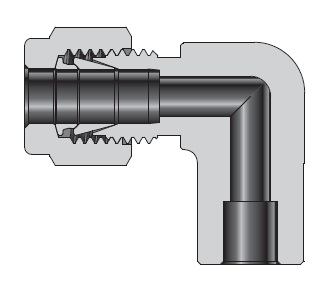

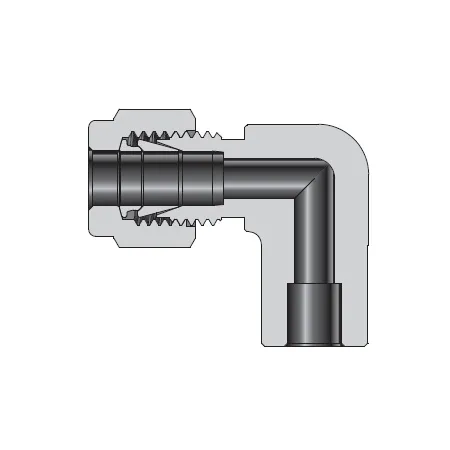

Угловой штуцер под приварку внахлёст с обжимным соединением DLSW4-4-SA предназначен для перехода от жёсткой трубки 1/4″ к фиксированному приварному патрубку 1/4″ в системах измерений и трубопроводах низкого и среднего объёма. Конструкция сочетает обжим трубки с помощью двух обжимных колец и гайки (compression‑ferrule system) и ответную приварную фаску, что обеспечивает герметичное металлическое соединение без резьбового уплотнения на стороне приварки. Применяется в линиях приборного газа, гидравлики, пара и технологических сред, где требуются компактный разворот потока и сварной фланговый узел с последующей сборкой трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Форма — угловой штуцер под приварку внахлёст; подключения: канал 1 — 1/4″ (трубка), канал 2 — 1/4″ (под приварку внахлёст). Уплотнение резьбы не используется (тип уплотнения: —); герметизация достигается за счёт двойной обжимной системы и сварного шва со стороны приварки. Для типичных обжимных фитингов такого класса рабочее давление может достигать порядка до 6000 psi (≈413 bar) для размеров 1/4″ при корректной сборке; рабочая температура определяется материалом AISI 316 и зависит от среды (ориентировочно от криогенных значений до +300…+400 °C для металлического узла). Фитинг рассчитан на монтаж в средах: технические газы, нефте- и химпродукты, вода, пар и гидравлические жидкости.

Экспертные рекомендации по применению

При подборе учитывайте согласованность материалов трубки и приварного патрубка с AISI 316. Перед сборкой удалите фаски и окалину, канавки и заусенцы, обеспечьте квадратную торцовку трубки; затяжку гайки выполняйте по рекомендациям производителя (сначала от руки, затем контрольный довод до заданного момента/оборотов). Перед сваркой снимайте обжимные элементы с приварной стороны или защищайте их от нагрева — высокотемпературная сварка искажет материал обжимных колец. Избегайте повторных многократных затяжек/разборок без замены стопоров и колец; при обнаружении деформации или коррозии заменяйте элементы. Для расчёта допустимого давления и момента затяжки опирайтесь на паспорт DK‑Lok и условия эксплуатации (температура, среда, циклические нагрузки).
