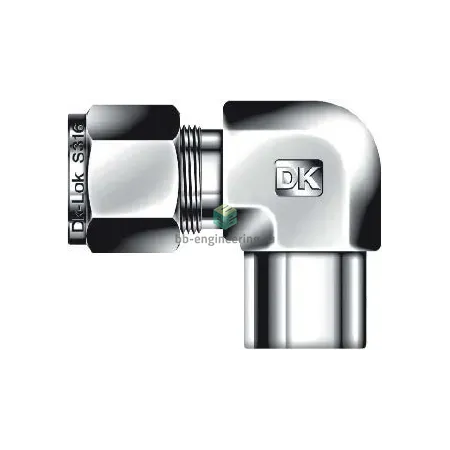

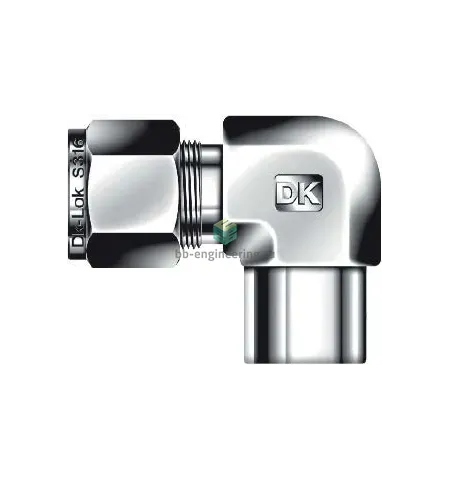

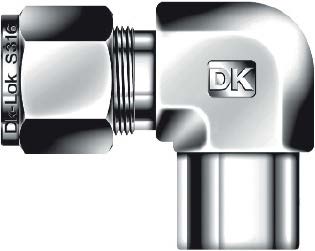

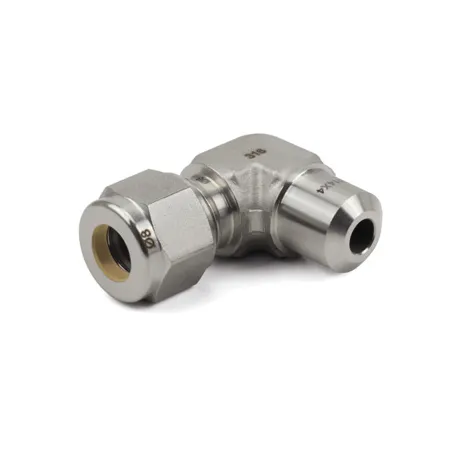

DLSW8-8-SA DK-Lok - Штуцер угловой под приварку внахлёст обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

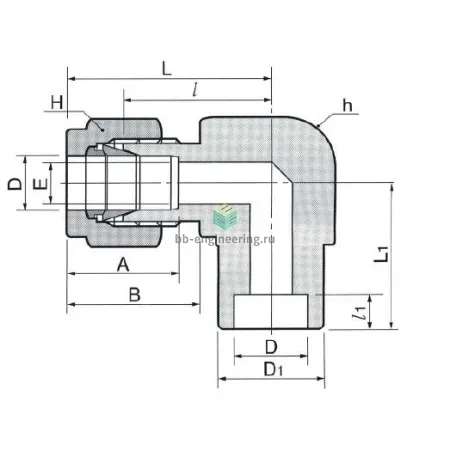

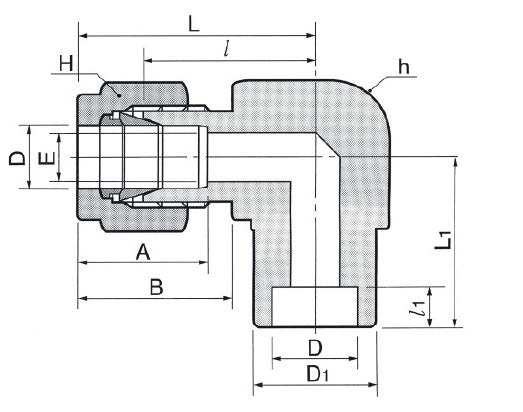

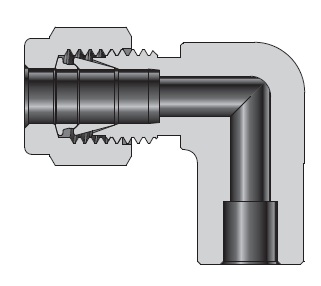

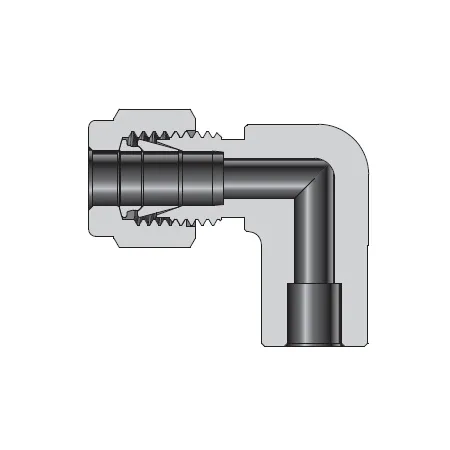

Штуцер угловой под приварку DLSW8-8-SA предназначен для организации переходного соединения трубка→фитинг в системах технологической и приборной коммутации. Исполнение 90° с одной стороны обеспечивает подсоединение к трубке 1/2" (12,7 мм), с другой — фиксируется приваркой внахлёст на ответную деталь 1/2". Рабочий принцип — герметизация металлическим обжатием: труба фиксируется гайкой и двумя обжимными кольцами (двухколечный тип DK-Lok), что обеспечивает металлический контакт без дополнительных резьбовых уплотнений (тип уплотнения резьбы: отсутствует).

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, паром, газами и нефтепродуктами. Комбинация двух обжимных колец гарантирует повторяемость и надежность уплотнения при стандартных температурах эксплуатации (практически до ≈+350…+400 °C для металлоконтакта и до −50 °C в холодных применениях, точные пределы зависят от материалов трубки и среды). Рабочее давление соответствует принятым параметрам обжимных приборных соединений и определяется толщиной стенки трубки и условием монтажа; в типичных системах измерений и энергетики ожидаемая эксплуатация в широком диапазоне давлений.

Экспертные рекомендации по применению

Перед монтажом приварную часть смонтируйте и охладите до комнатной температуры, чтобы избежать повреждения обжимных колец. Сварку выполняйте на ответной детали до установки обжимного узла или защитите обжимную сторону от нагрева; не допускайте перегрева гайки и кольцев. Очищайте и калибруйте трубку 1/2" (12,7 мм), соблюдайте рекомендуемый момент затяжки производителя для двухколечной системы DK‑Lok, проводите гидравлическую или газовую опрессовку после монтажа. При агрессивных средах и высоких температурах учитывайте коэффициенты коррозии AISI 316 и при необходимости подбирайте компатибельные стенки труб и защитные покрытия.
