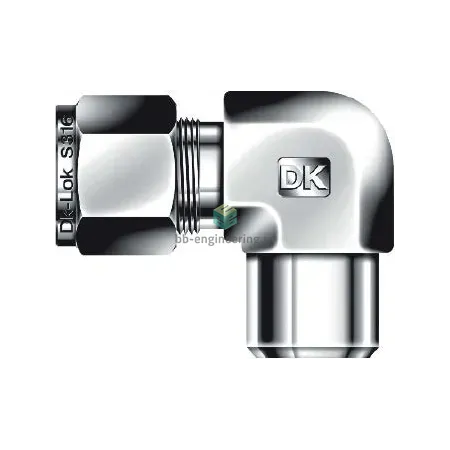

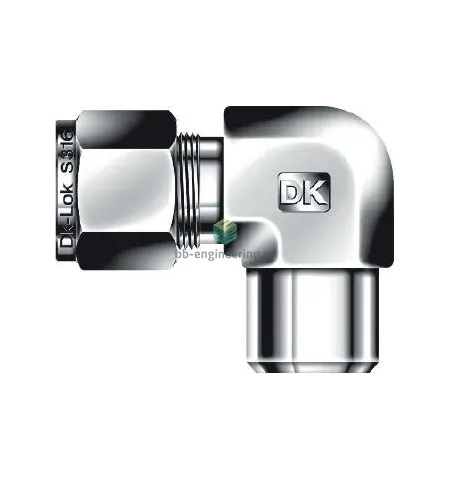

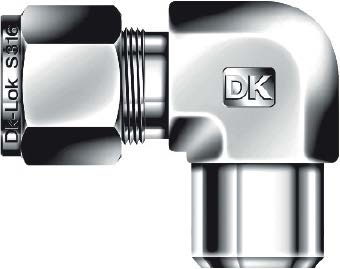

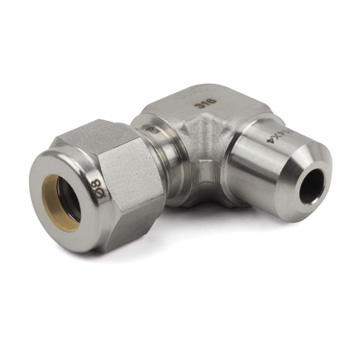

DLW2-2P-SA DK-Lok - Штуцер угловой под приварку встык обжимной 1/8"-1/8", нерж.

Назначение и принцип работы

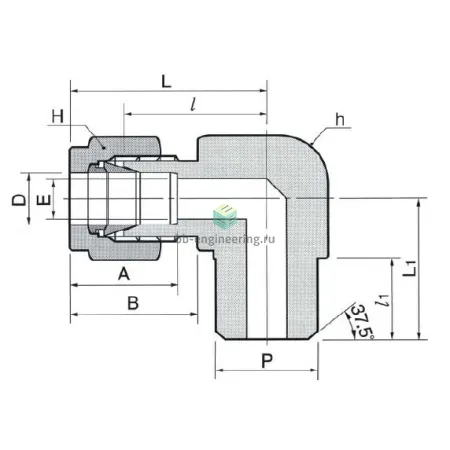

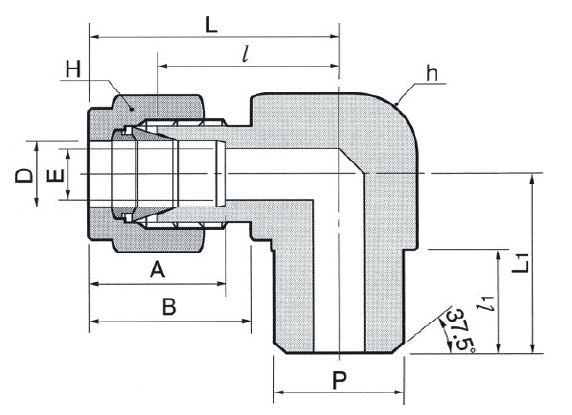

Угловой штуцер под приварку DLW2-2P-SA DK-Lok предназначен для отвода технологической трубки 1/8″ с обеспечением герметичного соединения в местах врезки. Одна сторона — обжимная для трубки Ø1/8″ с двухкольцевой системой (две обжимные кольца + гайка), вторая — патрубок 1/8″ под приварку встык; тип уплотнения резьбы отсутствует, герметичность достигается металлическим обжатием и сварным соединением. Принцип работы — механическое зажатиe трубки обжимными кольцами AISI 316 и фиксированное приварное ответвление для постоянных трубопроводов; обеспечивает минимальные протечки и стабильность геометрии потока в instrumentation и гидравлических контурах.

Ключевые особенности конструкции

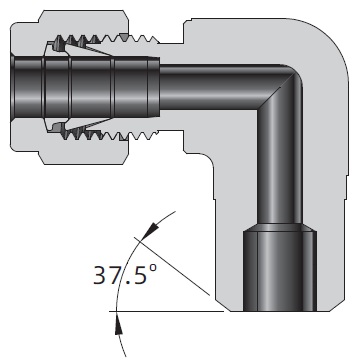

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки обеспечивает металл-металл уплотнение без эластомерных вставок, соответственно рабочая температура при отсутствии эластомеров типично лежит в диапазоне от −196 °C (криогенные приложения) до +450 °C; допустимое рабочее давление для типичных трубок 1/8″ зависит от толщины стенки, но для малых диаметров достигает сотен бар (ориентировочно до 6000 psi / ≈414 bar по данным производителей компрессионных систем). Применим в средах: нефть, газ, пар, теплоносители, технологические и аналитические линии.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и требуемое давление — ориентируйтесь на паспортные таблицы DK‑Lok. Перед монтажом обжмите трубку согласно шагам производителя: правильная последовательность установки колец и момент затяжки гайки критичны для герметичности; после сборки рекомендована проверка на гидравлическое давление и визуальный контроль сварного патрубка. Избегайте повторного использования деформированных колец, не применяйте для агрессивных сред без подтверждения совместимости. Для высоких температур и критичных давлений используйте сертифицированные материалы и контроль сварки (RT/UT).
