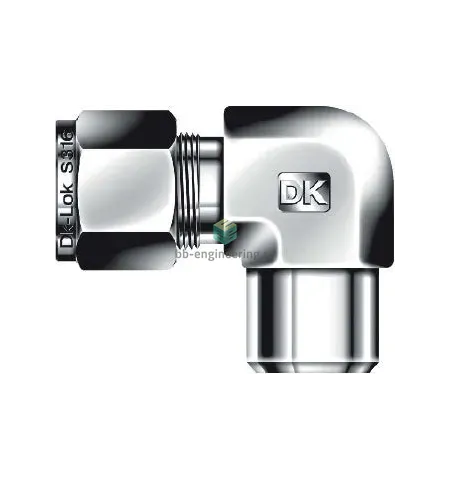

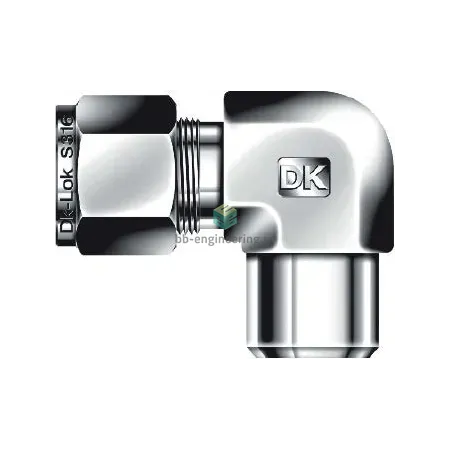

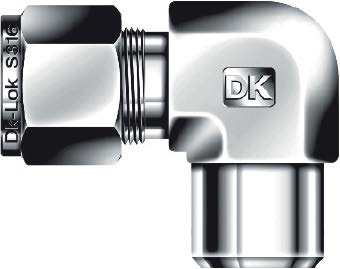

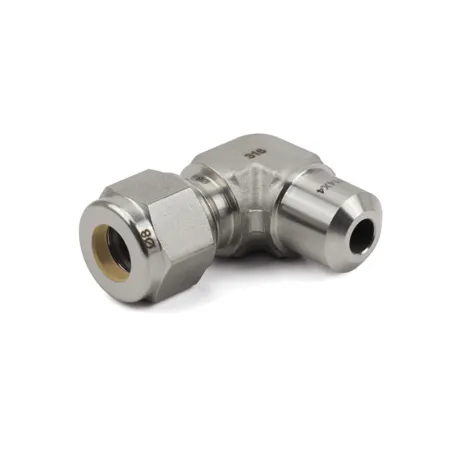

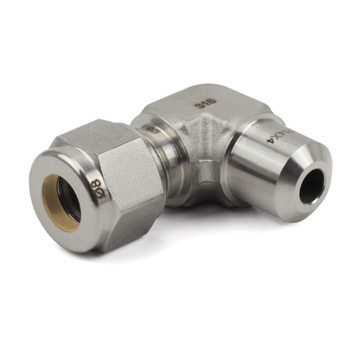

DLW4-4P-SA DK-Lok - Штуцер угловой под приварку встык обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

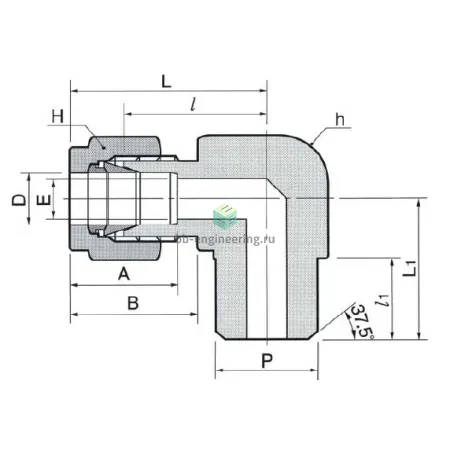

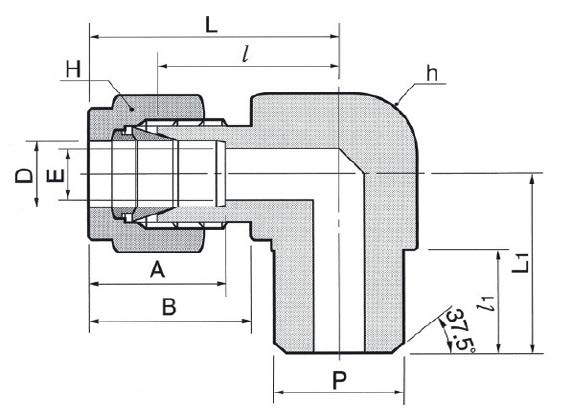

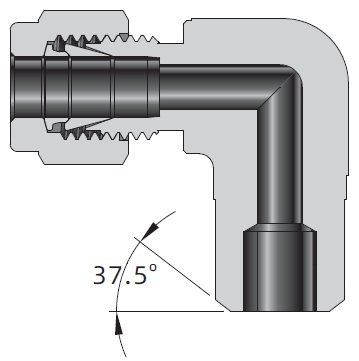

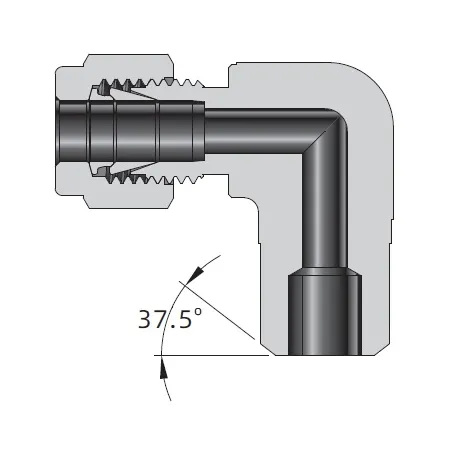

Угловой штуцер под приварку встык с обжимной стороной 1/4″–1/4″ предназначен для организации поворотного перехода между трубкой Ø6,35 мм (1/4″) и приварной линией. Конструкция решает задачи присоединения приборных и технологических линий с минимальными гидравлическими потерями: одна сторона — приварной хвостовик для неразъёмного соединения встык, вторая — обжимное соединение с двумя коническими обжимными кольцами и гайкой для герметичного соединения трубки. Принцип герметизации — механическое прижатие двух обжимных колец к трубке и корпусу, обеспечивающее металл-металлическое уплотнение без дополнительных уплотнителей.

Ключевые особенности конструкции

Корпус и контактные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с широким спектром рабочих сред (инструментальные газы, азот, вода, минеральные гидравлические масла, насыщенные паровые среды). Обжимная конструкция с двумя кольцами обеспечивает высокую надежность при давлении, типично применяемом в приборах и линиях — до ~420 бар (≈6000 psi) в зависимости от толщины стенки трубки и режима; температурный диапазон эксплуатации при металл‑металл уплотнении ориентировочно −60…+400 °C (ограничен средой и режимом сварки).

Экспертные рекомендации по применению

Перед сваркой снимите обжимную группу и гайку; приваривайте корпус к магистрали АИSi‑316 по технологическим инструкциям (соответствующий присадочный металл, инертный газ, минимизация перегрева). После сварки рекомендована механическая зачистка и пассивация для восстановления коррозионной стойкости. При монтаже обжмите трубку согласно инструкции производителя: посадить кольца, затянуть гайку от упора и довести по моменту/числу оборотов указанному в техдокументации (избегать перетяжки, чтобы не деформировать трубку). Выполняйте гидростатическую или пневматическую пробную герметичность при рабочем давлении. Избегайте изгиба труб рядом с фитингом и эксплуатации при агрессивных средах без проверки совместимости.
