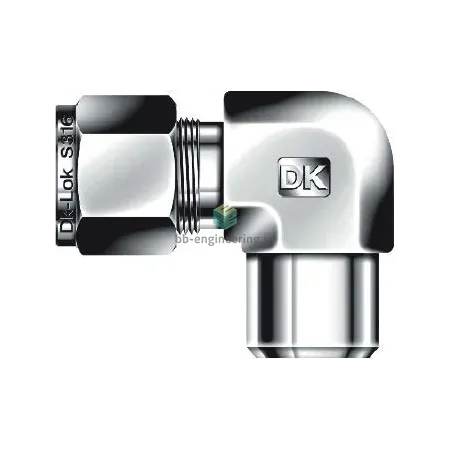

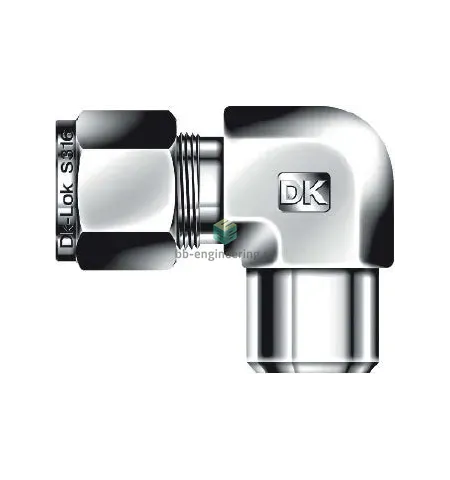

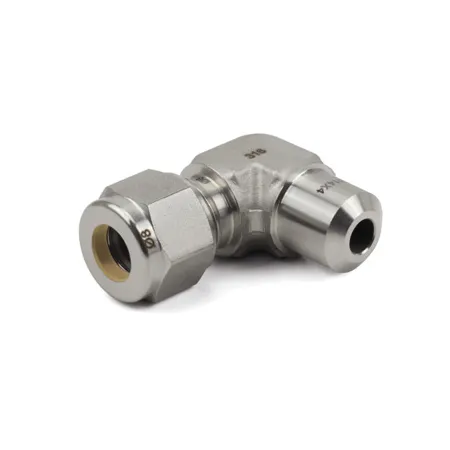

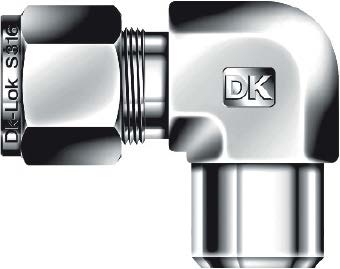

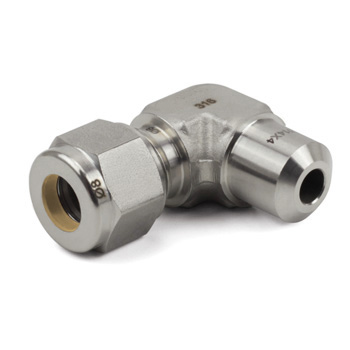

DLW6-4P-SA DK-Lok - Штуцер угловой под приварку встык обжимной 3/8"-1/4", нерж.

Назначение и принцип работы

Угловой штуцер под приварку встык с обжимным соединением предназначен для ответвления от трубопровода к приборной или гидравлической трубке — переход 3/8″ (трубка, ≈9,52 мм) → 1/4″ (под приварку встык, ≈6,35 мм). Рабочий принцип — комбинация приварного ответвления на стороне канала 2 и обжимного соединения со стороны канала 1: трубка фиксируется и герметизируется двумя обжимными кольцами (ferrules) и гайкой, при этом приварной патрубок обеспечивает прочное, неподвижное и минимально проницаемое соединение на ответвлении. Применяется в системах измерений, линиях питания приборов, гидравлике и инженерных коммуникациях, где требуется коррозионная стойкость и надёжность герметизации.

Ключевые особенности конструкции

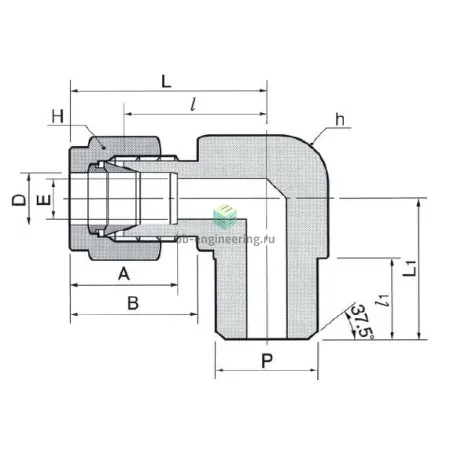

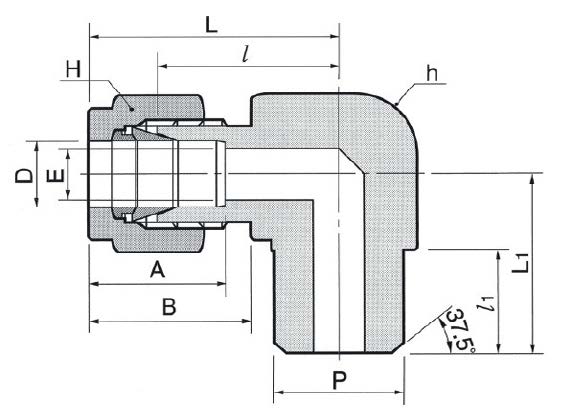

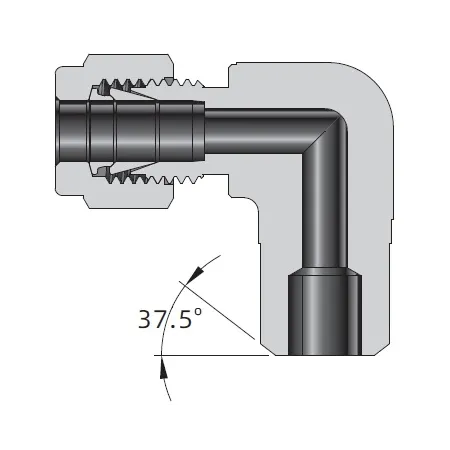

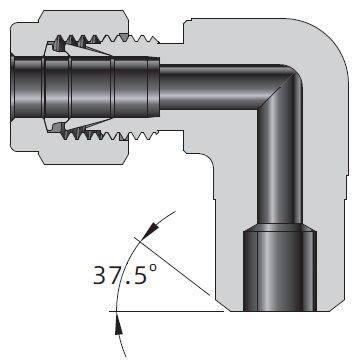

Корпус и комплектующие выполнены из нержавеющей стали AISI 316; конструкция — обжим трубки с помощью двух обжимных колец и гайки, при этом канал 2 — под приварку встык. Отсутствие уплотнений резьбы снижает необходимость герметизирующих составов. Рабочие среды: вода, масла, нейтральные и агрессивные газовые смеси, коррозионно-активные среды при соблюдении совместимости. Типичные эксплуатационные диапазоны для подобных композиций: давление — в зависимости от толщины стенки трубки и качества сборки до ~450 bar (≈6500 psi) при корректном монтаже; температура эксплуатации ориентировочно от −60 °C до +200 °C для металлокомпозиций AISI 316.

Экспертные рекомендации по применению

Подбирайте толщину и сорт трубки под расчётное давление; для 3/8″ используйте стандартные трубки с допустимыми толщинами стенки по проекту. Перед сборкой очистите торец трубки и обеспечьте правильную глубину захода под обжимную гайку; затяжку выполнять динамометрическим ключом в соответствии с таблицей момента производителя (избегать перетяжки и недостаточной затяжки). Приварной отвод следует выполнять квалифицированной сваркой с контролем качества шва (UT/RT при требовании герметичности). Избегайте постоянной вибрации без мягких компенсаторов, регулярно проверяйте герметичность после первого нагрева/пуско-наладки.
