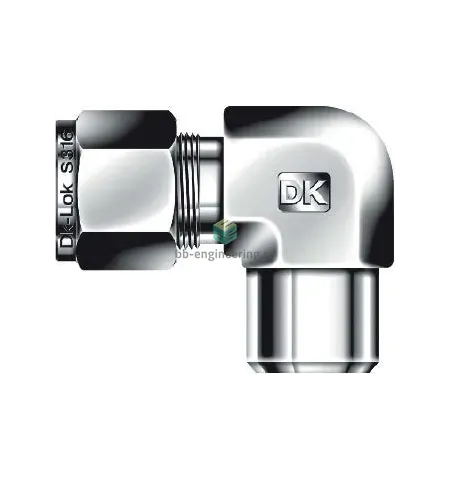

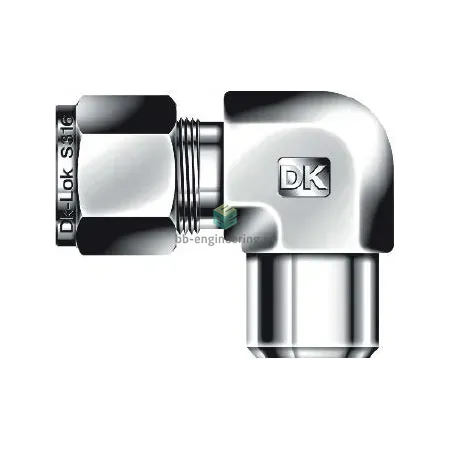

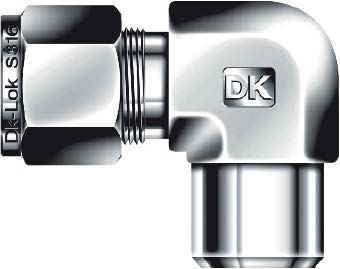

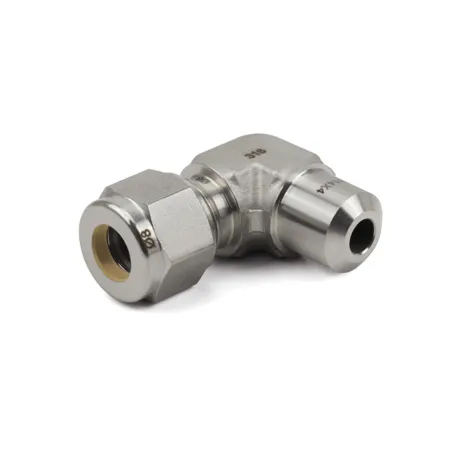

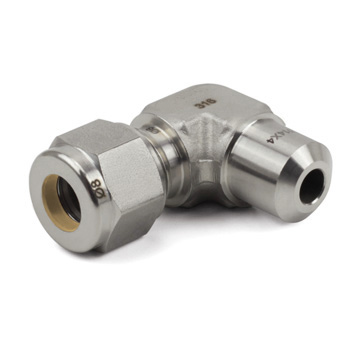

DLW8-8P-SA DK-Lok - Штуцер угловой под приварку встык обжимной 1/2"-1/2", нерж.

Назначение и принцип работы

Угловой штуцер под приварку встык с обжимной стороной 1/2″—1/2″ предназначен для монтажа контуров аналитики, гидравлики и технологических трубопроводов, где требуется сочетание жёсткого приварного присоединения и быстрого подключения трубки OD 1/2″. Принцип работы — одномоментное уплотнение обжимом двух колец и гайки на трубке (металлическое уплотнение) и жёсткое сварное соединение на втором канале; резьвого уплотнения не используется. Конструкция обеспечивает герметичность при измерительных и рабочих средах (газы, жидкости, пар) при типичных температурах и давлениях промышленных приборных линий.

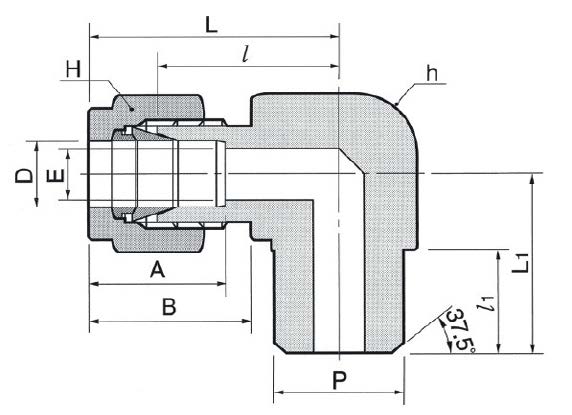

Ключевые особенности конструкции

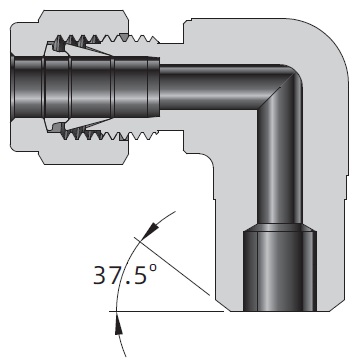

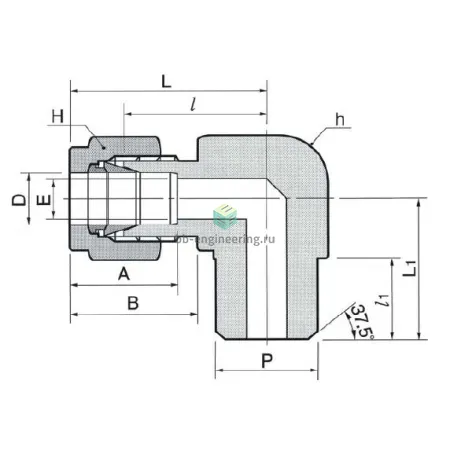

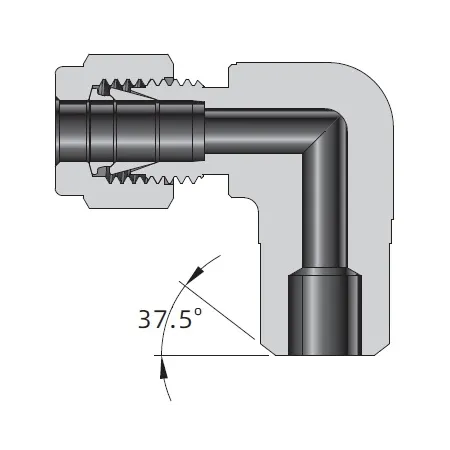

Корпус и комплект обжимных колец выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Форма — угловой штуцер под приварку; тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключение: 1/2″ (трубка) к 1/2″ (под приварку встык). Резьвое уплотнение отсутствует. Рабочие среды: технологические и инструментальные среды, сжиженные и сжатые газы, нефтепродукты; ориентировочный диапазон рабочих температур при металлическом уплотнении примерно −60…+200 °C (зависит от материалов трубки и среды). Давление зависит от стенки трубки и условий; для типичных сборок OD 1/2″ допускаются промышленные давления в сотни бар при правильном подборе трубы.

Экспертные рекомендации по применению

Подбор: подбирайте стенку трубки согласно таблицам производителя для OD 1/2″; контролируйте чистоту и отсутствие заусенцев. Монтаж: обеспечить соосность приварного патрубка перед сваркой, затем установить трубку в обжимную сторону до упора и затянуть гайку по рекомендациям производителя (finger‑tight + заворачивание по таблице моментов/поворотов). Типичные ошибки: неполное нажатие трубки на седло, загрязнение обжимных колец, перекос при сварке. Эксплуатация: избегать ударных гидроимпульсов и коррозионно‑активных сред без проверки совместимости; при высоких температурах проверять допустимость уплотнения и трубы.
