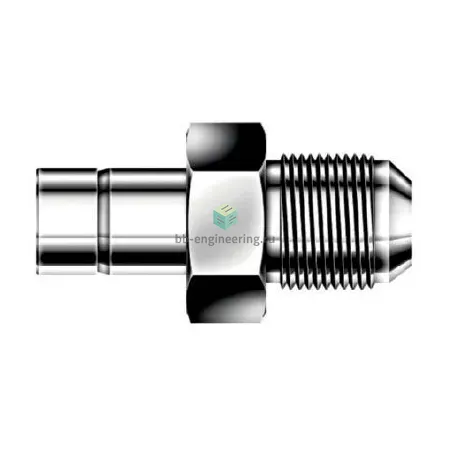

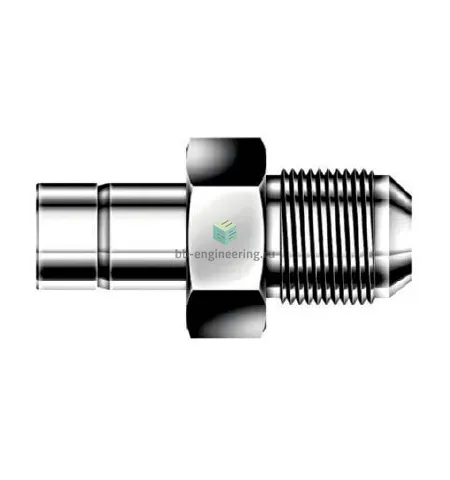

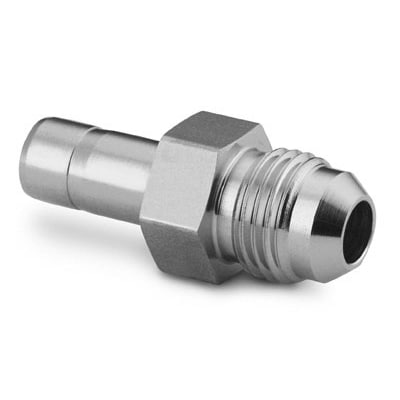

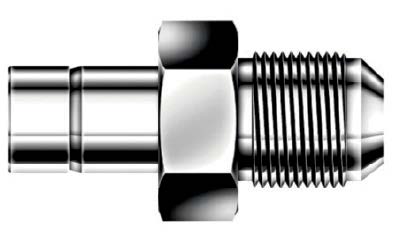

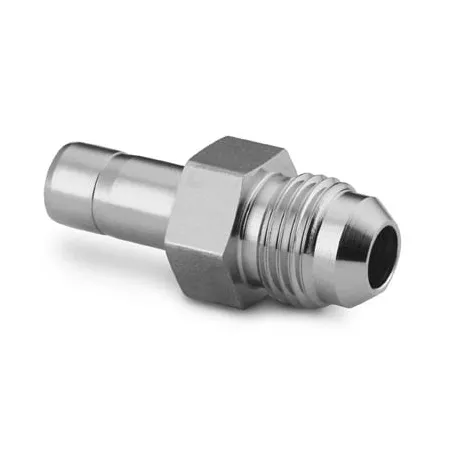

DMAA10-10-S - Переходник прямой втулка-развальцовка 5/8"-5/8", нерж.

Назначение и принцип работы

Прямой переходник втулка–развальцовка предназначен для соединения трубных линий Ø 5/8" (15,88 мм) с развальцованными присоединениями в системах гидравлики, топлива, сжатого воздуха и технологических сред. Работает по механическому принципу обжима: гайка с резьбой UNF 7/8"-14 стягивает два обжимных кольца (втулку и переднюю втулку), формируя герметичное соединение с коническим упором 37° (74°) в соответствии со стандартом SAE J514 (ISO 8434-2). Конструкция обеспечивает повторяемую металлическую торцевую герметичность без дополнительных уплотнительных материалов.

Ключевые особенности конструкции

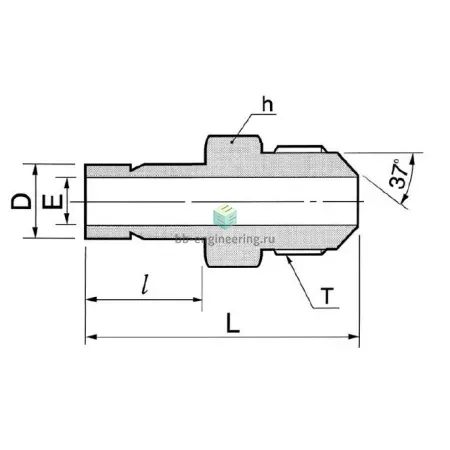

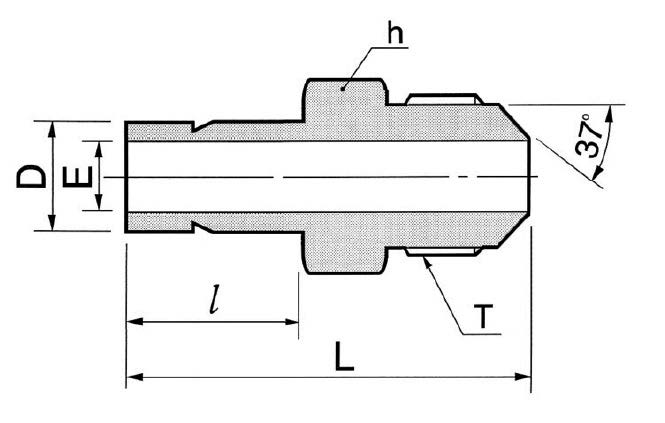

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки двумя кольцами и гайкой; угол конуса 37° (74°) обеспечивает стандартную JIC-соединительную посадку. Присоединения: 5/8" (втулка) — 5/8" (под развальцовку), резьба гайки UNF 7/8"-14. Рабочие параметры зависят от трубки и толщины стенки; типично применимы давления до 420 бар (≈6000 psi) и температурный диапазон порядка −60…+200 °C при металлическом уплотнении.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и правильную развальцовку/обрез трубы, вставить трубку до упора и использовать рекомендованный момент затяжки производителя; не применять герметики на конусных поверхностях. Избегать повторного применения обжимных колец при демонтаже — заменять их. Проверять соответствие толщины стенки трубки требованиям SAE J514 для заданного давления и выполнять пробное опрессовывание на рабочее давление с контролем утечек.
