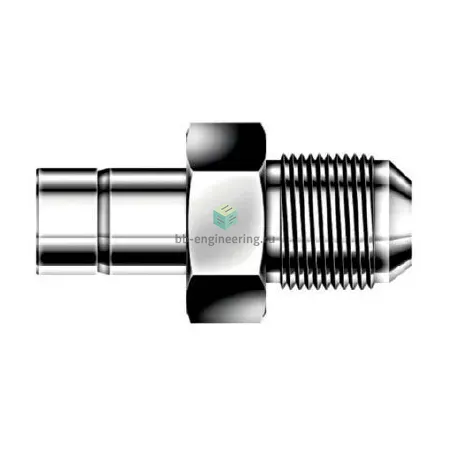

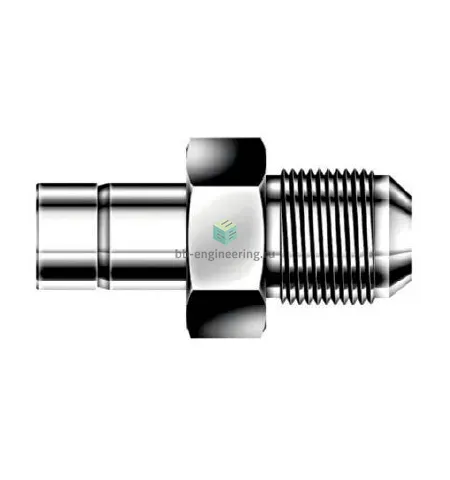

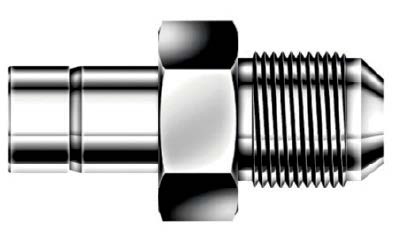

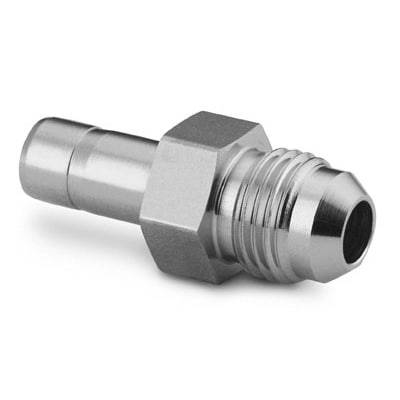

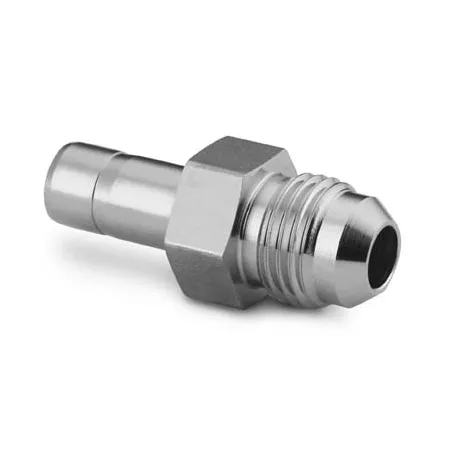

DMAA12-12-S DK-Lok - Переходник прямой втулка-развальцовка 3/4"-3/4", нерж.

Назначение и принцип работы

Переходник служит для соединения трубной линии с трубным ответом под развальцовку: 3/4″ (втулка) — 3/4″ (под развальцовку). Работает по принципу металл-металл 37° конусного уплотнения в сочетании с системой обжима — две обжимные кольца и гайка создают осевое зажатие трубки, обеспечивающее герметичность и устойчивость к вибрации. Соответствие стандарту SAE J514 (ISO 8434-2) гарантирует взаимозаменяемость с оборудованием по этим нормам при применении в гидравлике, пневматике, системах измерений и коммунальных сетях.

Ключевые особенности конструкции

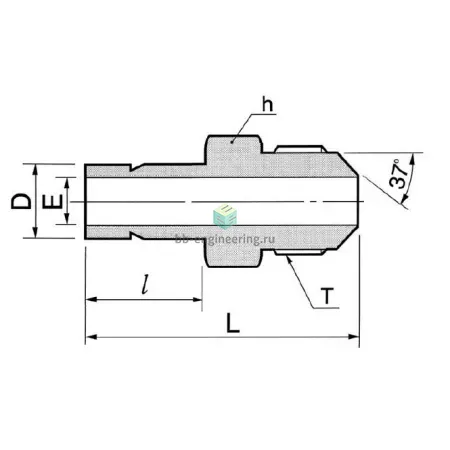

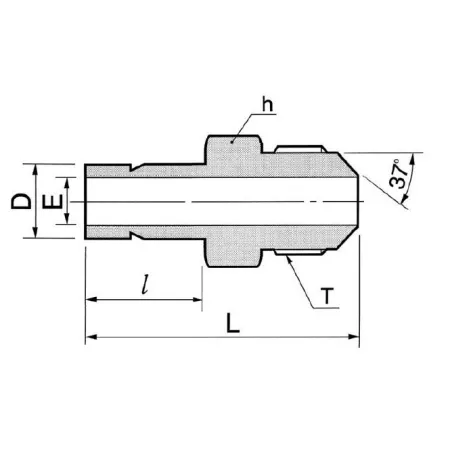

Корпус и компоненты выполнены из нержавеющей стали (материал корпуса AISI 316), резьба гайки — UNF 1 1/16"-12. Угол конуса фитинга 37° (74°), исполнение — переходник прямой втулка‑развальцовка с двумя обжимными кольцами. Конструкция без эластомерных уплотнений обеспечивает химическую стойкость и широкий температурный диапазон эксплуатации (ориентировочно до −196…+400 °C в зависимости от среды и прокладок) и рабочие давления, типично до ≈350 бар при правильном подборе трубки и стенки. Применим для минеральных масел, топлив, воды, инертных газов и коррозионно активных сред при условии совместимости с AISI 316.

Экспертные рекомендации по применению

Подбирайте фитинг по наружному диаметру и толщине стенки трубки, используйте оригинальные обжимные кольца DK‑Lok и не допускайте повторного применения кольца/втулки. При сборке центрируйте трубку, затягивайте гайку динамометрическим ключом по таблице моментов производителя и удерживайте корпус ключом‑контргайкой. Избегайте перекосов и ударных нагрузок; перед вводом в эксплуатацию выполните гидравлический тест на герметичность. Проверяйте резьбу UNF 1 1/16"-12 и совместимость с 37° конусом в ответной детали.
