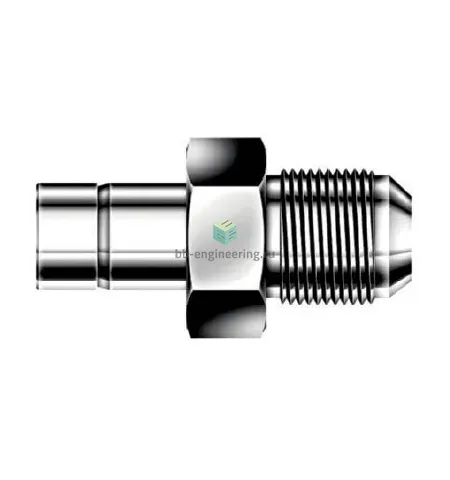

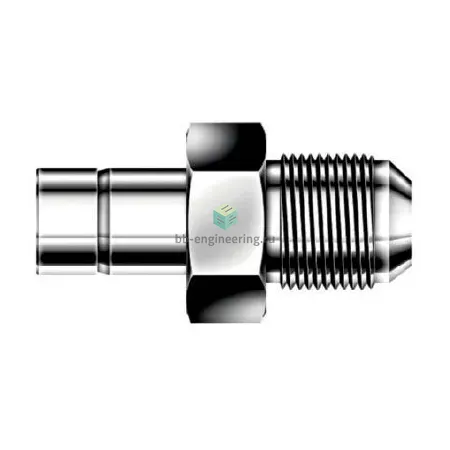

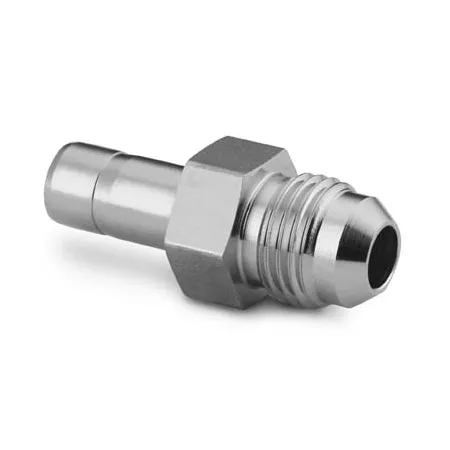

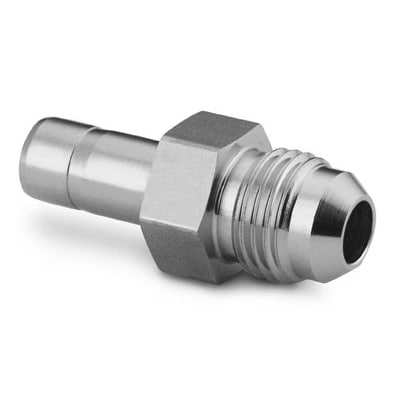

DMAA16-16-S DK-Lok - Переходник прямой втулка-развальцовка 1"-1", нерж.

Назначение и принцип работы

Переходник прямой втулка–развальцовка обеспечивает жёсткое и герметичное соединение трубопровода с трубкой Ø 1" (25,4 мм) в системах технологической и гидравлической арматуры. Работает по принципу двухобжимного соединения: при затяжке гайки UNF 1 5/16"-12 стакан и развальцованная часть трубки деформируются двумя обжимными кольцами, образуя металлометаллическое уплотнение на конической поверхности 37° (74°). Соответствует стандарту SAE J514 (ISO 8434-2) и рассчитан на промышленные среды, где требуется виброустойчивое и повторно разбираемое соединение.

Ключевые особенности конструкции

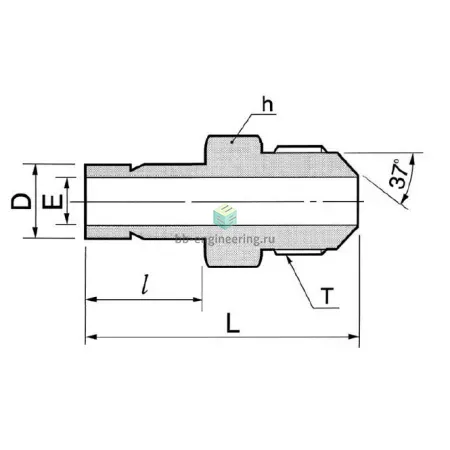

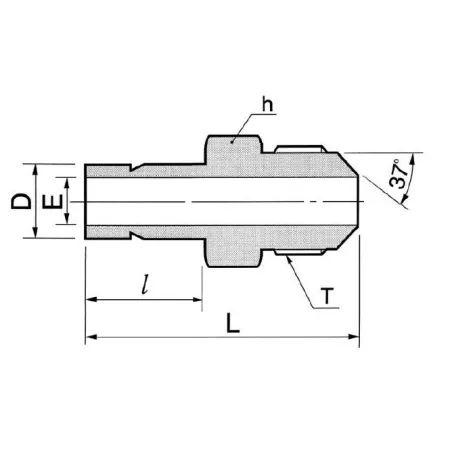

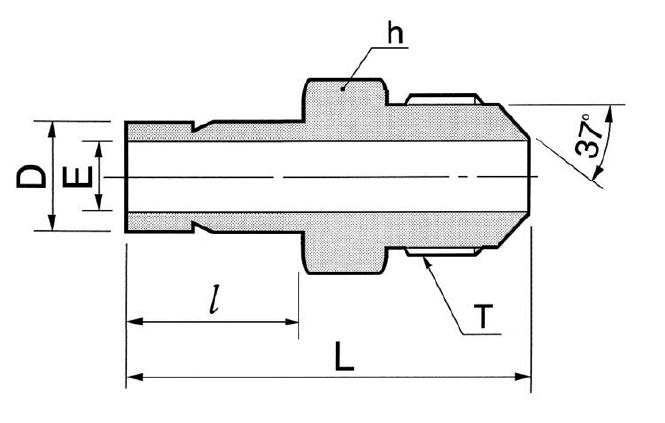

Корпус и обжимные элементы — нержавеющая сталь AISI 316, общая классификация — сталь нержавеющая. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки (double ferrule). Подключение: 1" (втулка) – 1" (под развальцовку). Угол конуса фитинга 37° (74°). Благодаря материалу и конструкции изделие допускает рабочие давления до ≈345 бар (5000 psi) при корректно подготовленной трубке и резьбе; рабочий температурный диапазон ориентировочно −60…+204 °C в зависимости от среды и уплотнений. Применимо для гидравлики, топлива, сжатых газов, воды и агрессивных сред с учётом совместимости 316 SS.

Экспертные рекомендации по применению

Монтаж — строгая подготовка трубки: отрезать перпендикулярно, снять фаску и заусенцы, вставить втулку и кольца до упора. Затяжку выполнять в соответствии с таблицей крутящих моментов производителя или с помощью контролируемого числа оборотов от «вручную»; использовать калиброванный динамометрический ключ и повторную проверку после первого давления и теплового цикла. Избегать перекоса и повторной сборки без замены деформированных колец; для агрессивных сред и морской воды контролировать коррозионную совместимость и при необходимости выбирать альтернативные покрытия или материалы.
