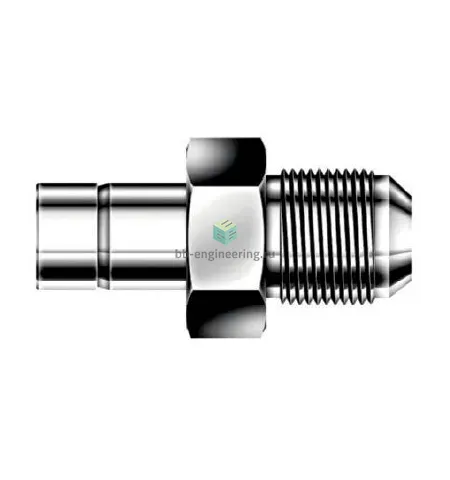

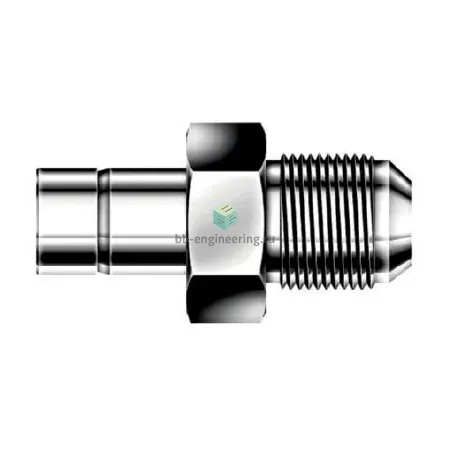

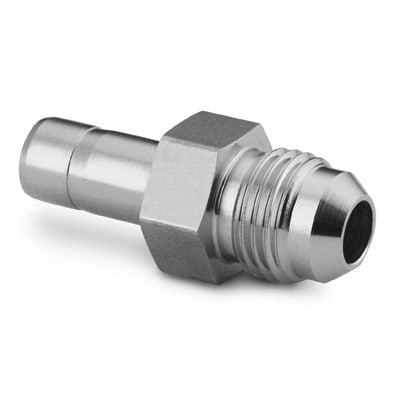

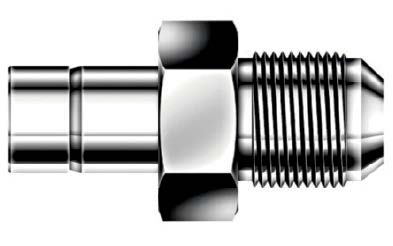

DMAA6-6-S DK-Lok - Переходник прямой втулка-развальцовка 3/8"-3/8", нерж.

Назначение и принцип работы

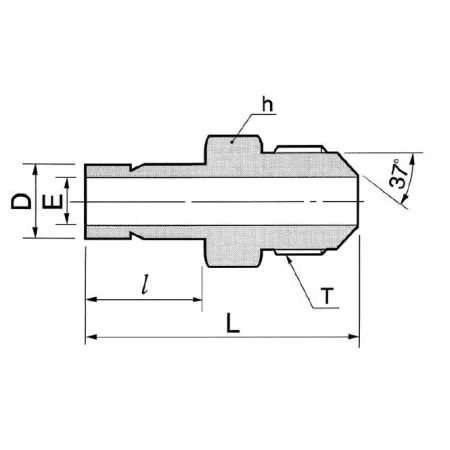

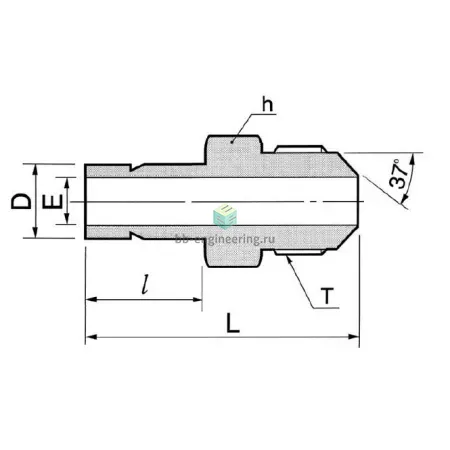

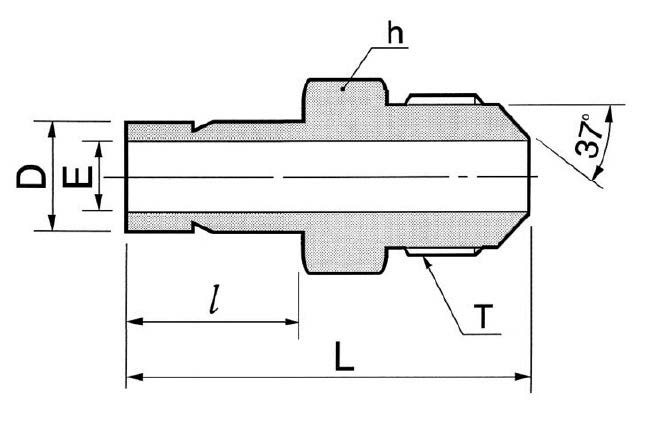

Прямой переходник втулка—развальцовка 3/8″–3/8″ предназначен для герметичного присоединения трубок в гидравлических и технологических магистралях по стандарту SAE J514 (ISO 8434‑2). Работает по принципу конического металлического уплотнения: при затяжке гайки обжимные кольца (две втулки) формируют плотный контакт с поверхностью трубки и 37° конической поверхностью корпуса (угол конуса 37° (74°)), обеспечивая металлическое уплотнение без использования резьбовых уплотнительных материалов. Резьба гайки — UNF 9/16″‑18.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (корпус AISI 316), что обеспечивает устойчивость к коррозии и совместимость с гидравлическими маслами, водными растворителями, топливами и инертными газами. Конструкция — обжим трубки двумя обжимными кольцами и гайкой; тип уплотнения — металлический 37° конус. Для типоразмера 3/8″ рабочие давления зависят от толщины трубки и условий, типично в диапазоне сотен бар (принадлежит к диапазону, характерному для SAE J514 — до ≈350–420 бар для соответствующих труб). Температурный диапазон эксплуатации определяется средой и наличием уплотнений; для металлического уплотнения практический диапазон примерно −50…+250 °C при отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить правильную подготовку трубки: ровный торец, снятие заусенцев и контроль посадочной длины. Вставить трубку до упора втулок, затянуть гайку согласно рекомендациям производителя (ориентировочно довести до контактного усилия, затем дополнительное доворотное усилие по таблице момент‑затяжки DK‑Lok). Не использовать герметики на конической поверхности; при повторном монтаже заменять обжимные кольца при повреждении. Во влажных и вибронагруженных системах фиксировать трубопровод хомутами и контролировать момент затяжки при пуско‑наладке. При подборе учитывать совместимость рабочей среды с AISI 316 и предельные рабочие параметры по таблицам SAE J514/ISO 8434‑2.
