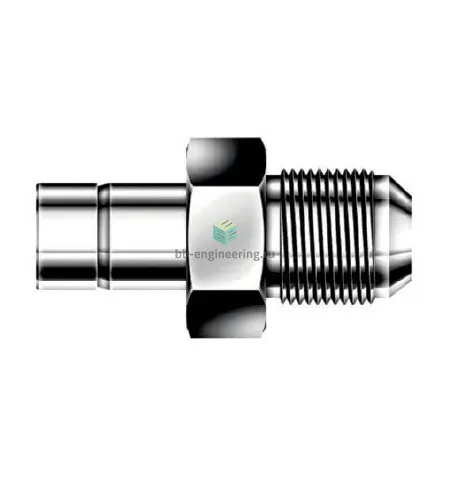

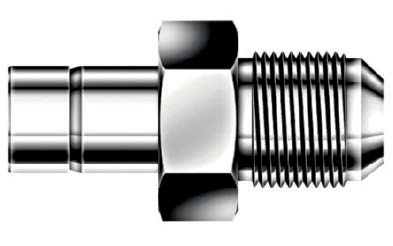

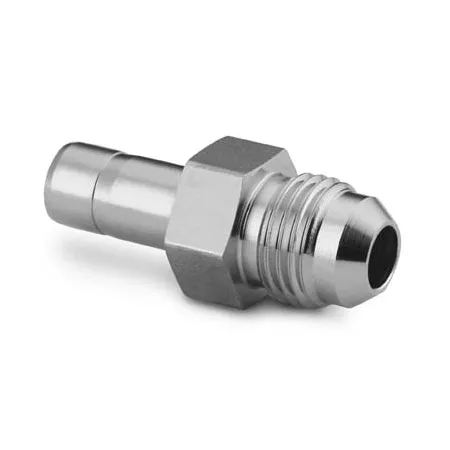

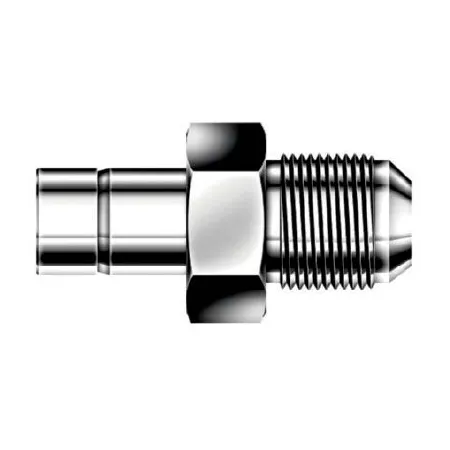

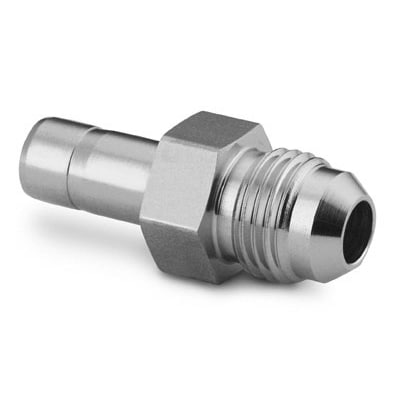

DMAA8-10-S DK-Lok - Переходник прямой втулка-развальцовка 1/2"-5/8", нерж.

Назначение и принцип работы

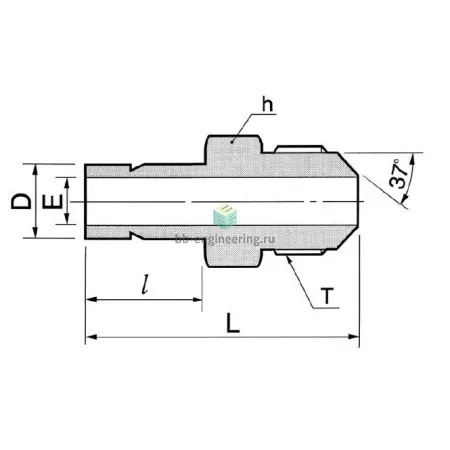

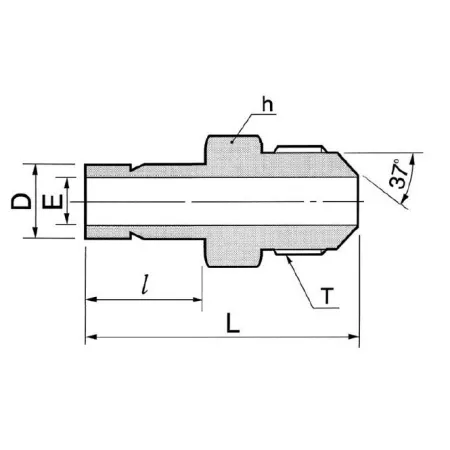

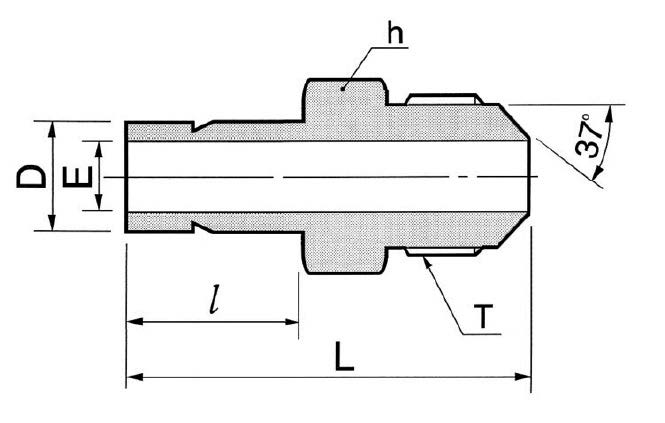

Прямой переходник втулка–развальцовка предназначен для соединения трубных магистралей с системой под развальцовку (флейр) в гидравлике и инженерных установках. Соединение реализовано по принципу обжима трубки двумя обжимными кольцами и гайкой на стороне втулки (1/2″) и уплотнением на торцевой конической поверхности 37° (74°) на флейровой стороне 5/8″. Соответствие стандарту SAE J514 (ISO 8434-2) обеспечивает герметичность и взаимозаменяемость в системах высокого давления и контуров измерения.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии агрессивных сред. Двухколечная конструкция увеличивает виброустойчивость и надежность уплотнения при давлении до ≈300 бар (в зависимости от толщины стенки трубки и режима), эксплуатационная температура от −45°C до +200°C. Подключение: канал 1 — втулка 1/2″, канал 2 — развальцовка 5/8″; резьба гайки UNF 7/8″-14. Конструкция без резьбового уплотнения (уплотнение обеспечивается конической посадкой и обжимом), соответствует требованиям промышленных гидросистем.

Экспертные рекомендации по применению

При подборе используйте трубы строго под 1/2″ втулку и 5/8″ флейр с углом 37°. Подготовьте торец: отрежьте, удалите задиры и выдержите заявленный профиль развальцовки/флейра. Сборка — по инструкции производителя: сначала затянуть гайку от руки, затем докрутить в соответствии с таблицей моментов/ходов; избегайте перетяжки. Для пульсирующих режимов применяйте опоры и хомуты, контролируйте коррозионные среды и совместимость рабочей среды с AISI 316. При сомнении по давлению/температуре или стенке трубки — сверяйтесь с техническими таблицами DK‑Lok.
