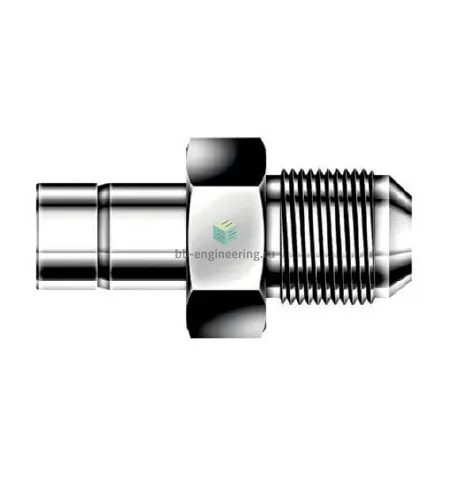

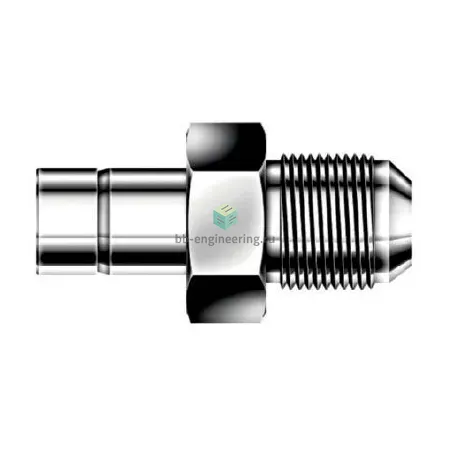

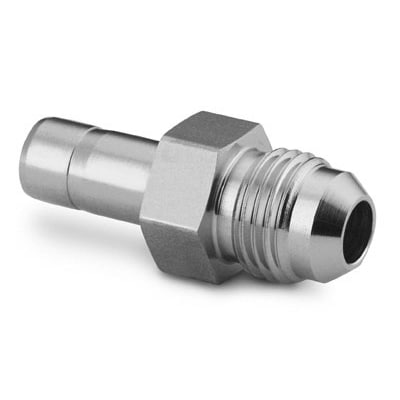

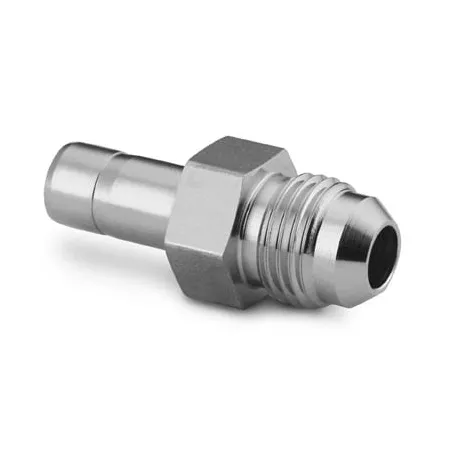

DMAA8-8-S DK-Lok - Переходник прямой втулка-развальцовка 1/2"-1/2", нерж.

Назначение и принцип работы

Прямой переходник втулка‑развальцовка предназначен для герметичного соединения трубопроводов диаметра 1/2″ (12,7 мм) с использованием системы обжимных фитингов DK‑Lok по стандарту SAE J514 (ISO 8434‑2). Работает по принципу двухконтурного обжима: гайка с резьбой UNF 3/4"-16 сжимает набор из двух обжимных колец (втулки и развальцовки), прижимая торцевую коническую поверхность 37° (74°) к седлу и формируя уплотнение без дополнительного герметика. Решает задачи передачи гидравлических сред, сжатого воздуха и коррозионно‑активных жидкостей в технологических линиях.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь (общ.: AISI 316), что обеспечивает стойкость к агрессивным средам и повышенную коррозионную устойчивость. Тип конструкции — обжим трубки двумя кольцами и гайкой; угол конуса 37° (74°) соответствует требованиям SAE J514. Подключения: 1/2″ (втулка) — 1/2″ (под развальцовку), резьба гайки UNF 3/4"-16. В зависимости от толщины стенки труб и условий эксплуатации фитинг обеспечивает рабочие давления порядка сотен бар (типично до ~250–350 бар), температурный диапазон для AISI 316 примерно −54°C…+204°C.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и калибровку труб (диаметр 1/2″, отсутствие заусенцев, запрессовка до упора). Собирать по рекомендованной последовательности: установка втулки и развальцовки, мягкая предварительная затяжка гайки до посадки, затем доводка ключом по регламенту производителя (избегать чрезмерной затяжки). Типичные ошибки: недостаточная глубина посадки трубки, перекос при обжиме, использование повреждённых колец. Для агрессивных сред или высоких давлений выбирать комплектующие AISI 316 и контролировать пробные испытания при давлении системы и температуре окружающей среды.
