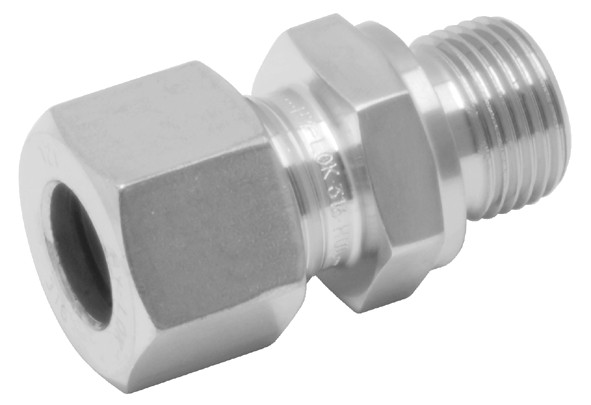

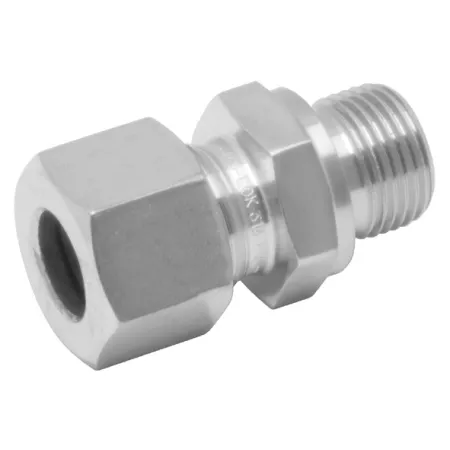

DMC-22L-M26 Hy-Lok - Штуцер прямой с нар. резьбой обжимной M26x1.5-22 мм, DIN 2353 (ISO 8434-1), нерж. ст.
₸32 456
- Все о товаре
- Описание
- Характеристики
- Документация
Описание DMC-22L-M26
Форма фитинга: штуцер прямой с нар. резьбой • Стандарт: DIN 2353 (ISO 8434-1) • Исполнение: L: легкая серия (до 500 бар) • Применение: гидравлический • Подключение 1, размер: M26x1.5 • Подключение 1, тип: M резьба • Подключение 1, вид резьбы: наружная резьба • Подключение 2, размер: 22 мм • Подключение 2, тип: трубка • Материал корпуса: сталь нержавеющая AISI 316
Характеристики DMC-22L-M26
Характеристики фитингов
Угол конуса фитинга
Уплотнение "металл по металлу" гидравлических фитингов происходит по внутреннему конусу фитинга. Угол конуса зависит от стандарта, по которому выполнены фитинги.
- 24°
Форма фитинга
штуцер прямой с нар. резьбой
Тип уплотнения резьбового соединения
- металлическая прокладка DIN 3852-2 форма B
Общие характеристики
Тип конструкции
обжим трубки с помощью одинарного обжимного кольца и гайки
Стандарт
- DIN 2353 (ISO 8434-1)
Исполнение
L: легкая серия (до 500 бар)
Применение
- гидравлический
Подключение 1
Подключение 1, размер
M26x1.5
Подключение 1, тип
M резьба
Подключение 1, вид резьбы
наружная резьба
Подключение 2
Подключение 2, размер
22 мм
Подключение 2, тип
трубка
Условия эксплуатации
Рабочая среда
- масло
Рабочая температура
- -60 ÷ 400 °C
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
сталь нержавеющая
Корпус
сталь нержавеющая AISI 316
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара DMC-22L-M26 Hy-Lok - Штуцер прямой с нар. резьбой обжимной M26x1.5-22 мм, DIN 2353 (ISO 8434-1), нерж. ст. на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
