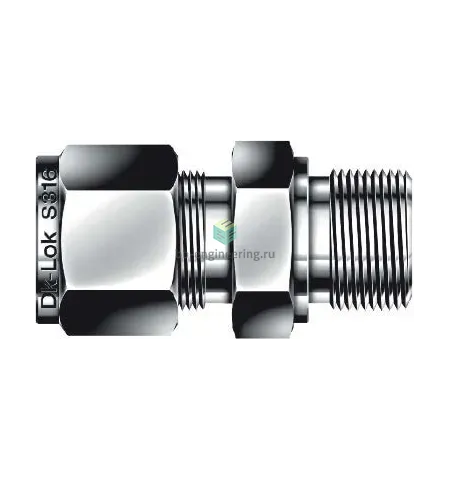

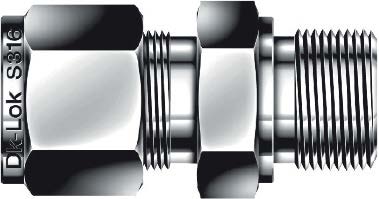

DMC12-12GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/4-3/4", нерж.

Назначение и принцип работы

Обжимной штуцер прямой с наружной резьбой G3/4 — переходное соединение для подсоединения трубки Ø 3/4" к резьбовым портам приборов и магистралей. Принцип работы — механическое уплотнение трубки двумя обжимными кольцами и гайкой; уплотнение резьбы выполняет металлическая прокладка по DIN 3852-2 форма B, обеспечивая герметичность без эластичных прокладок. Применяется в системах измерений, гидравлики и технологических линиях для передачи газов и жидкостей.

Ключевые особенности конструкции

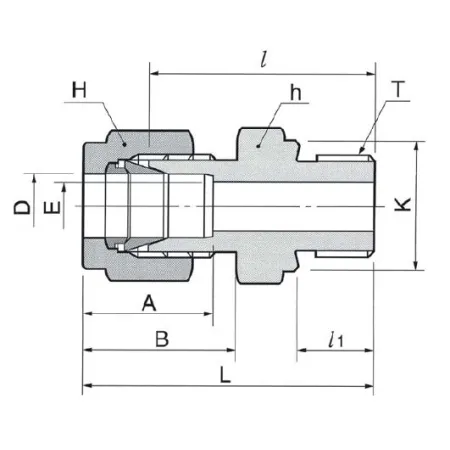

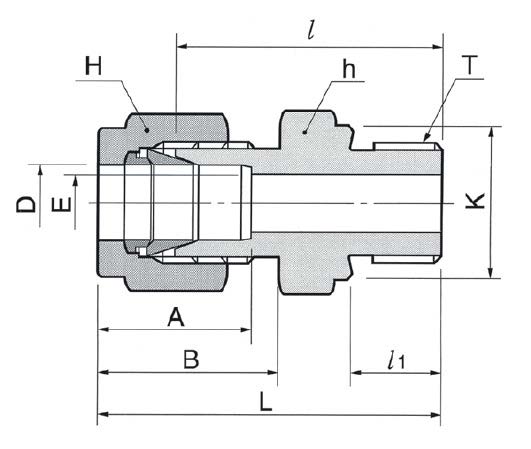

Корпус и посадочные элементы — нержавеющая сталь AISI 316; конструкция — двухкольцевой обжим DK‑Lok для стойкой фиксации трубки 3/4". Резьбовое соединение G3/4 с металлической прокладкой DIN 3852‑2 B обеспечивает высокую стойкость к вибрации и коррозии. Рабочие среды: сжатые газы, нефте- и химпродукты, вода, масла. Типичные рабочие параметры — до ≈413 bar (6000 psi) в зависимости от диаметра и стенки трубки; температурный диапазон эксплуатации при металлическом уплотнении — ориентировочно от −196 °C до +400 °C, конкретно по материалу и среде.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и ровный отрез трубки, снять заусенцы, полностью вставить трубку до седла. Затяжка: сначала вручную до упора, затем ключом 1–1,5 оборота; финальную величину момента уточнить по данным производителя. Избегать повторных заводских перестановок гайки без замены обжимных колец; не допускать изгиба в зоне соединения. При агрессивных средах и высокой температуре проверять совместимость AISI 316 и прокладки DIN 3852‑2.
