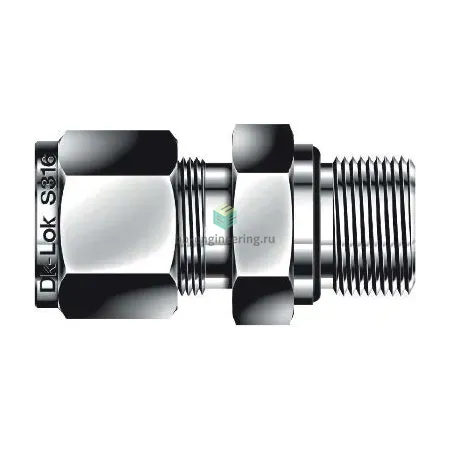

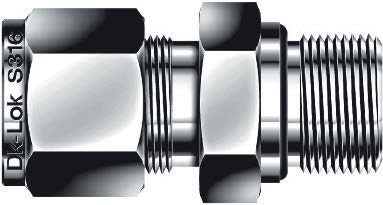

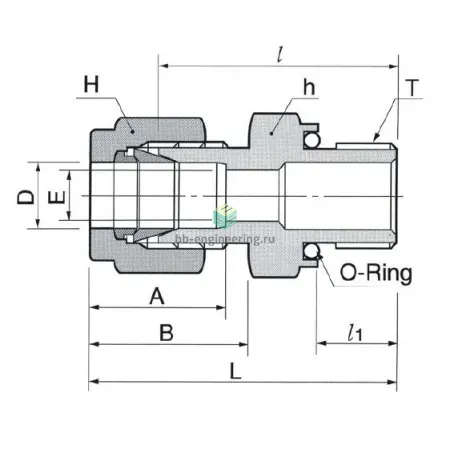

DMC12-12UO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

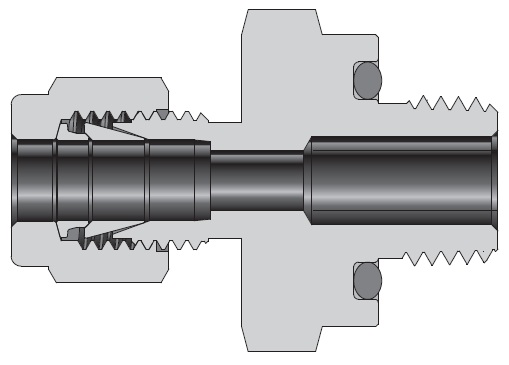

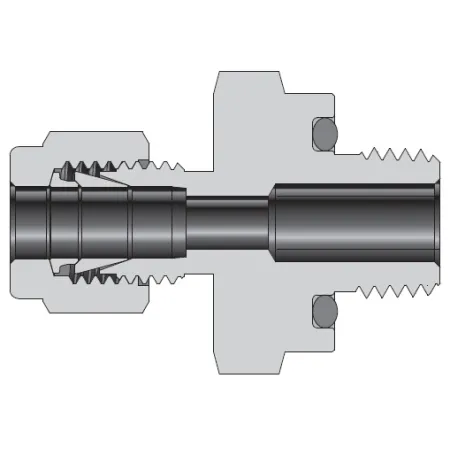

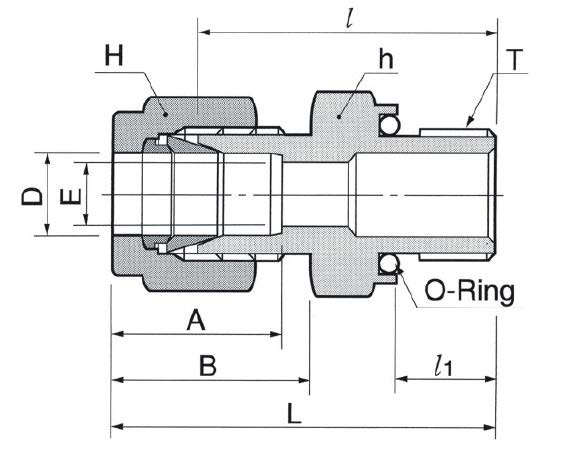

Обжимной прямой штуцер с наружной резьбой и утопленным O-ring предназначен для герметичного соединения трубки Ø 3/4" с резьбовым портом UNF 1 1/16″-12 (наружная резьба). Конструкция решает задачи подачи измерительных и рабочий сред в системах КИПиА, гидравлики и технологических линиях: обеспечение утечки уровня ниже допустимого, устойчивость к вибрациям и возможность демонтажа без разрушения трубки. Принцип работы — двухконусная обжимная система (две обжимные втулки + гайка) формирует плотное механическое зажатие трубки, а утопленное кольцо O-ring обеспечивает дополнительное уплотнение резьбового соединения при давлении.

Ключевые особенности конструкции

Корпус и основные детали — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — двухобжимное (две обжимные втулки + гайка) для надёжной фиксации трубки 3/4". Уплотнение резьбы — утопленное O-ring (обеспечивает мягкую герметизацию и компенсацию микронеровностей). Тип подключения: канал 1 — резьба UNF 1 1/16″-12, канал 2 — трубка 3/4". Ориентировочный рабочий диапазон давления для подобных фитингов из AISI 316 — до 6000 psi (≈414 бар) в зависимости от толщины стенки трубки; рабочая температура с O-ring FKM примерно −20…+200 °C (точно по материалу уплотнения).

Экспертные рекомендации по применению

Подбирайте штуцер с учётом наружного диаметра и стенки трубки 3/4" и сверяйте допускаемое давление по таблице производителя. Перед монтажом проверьте торец трубки на отсутствие заусенцев и правильную фаску, установите обе обжимные втулки согласно инструкции DK-Lok. Затягивайте гайку по рекомендованному моменту (см. паспорт) — недозатяжка даёт течь, перезатяжка деформирует втулки. При агрессивных средах учитывайте совместимость O-ring (замена на FFKM/PTFE по требованию). После монтажа выполните гидравлические/пневматические испытания и периодический осмотр на виброузлах.
