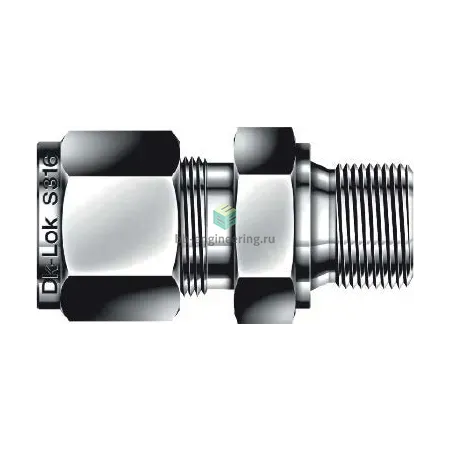

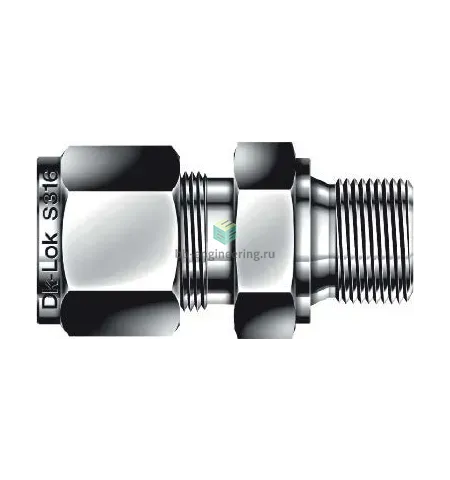

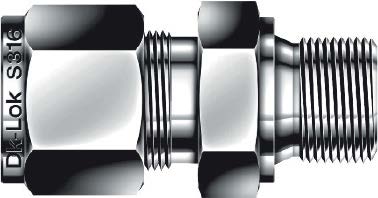

DMC12-8G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-3/4", нерж.

Назначение и принцип работы

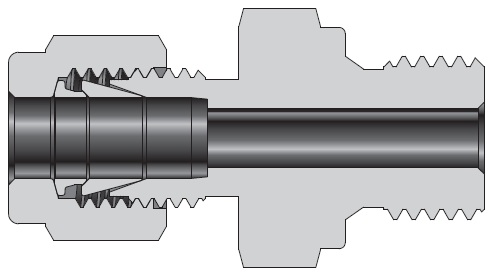

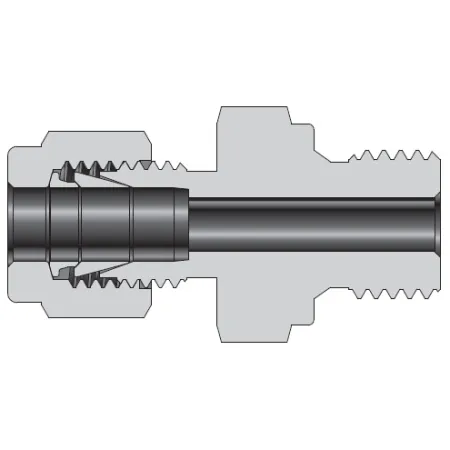

Обжимной штуцер прямой с наружной резьбой DMC12-8G-SA предназначен для герметичного присоединения трубок Ø 3/4" (≈19,05 мм) к резьбовым портам G1/2 (BSPP) в системах технологической и измерительной арматуры. Принцип работы — механическое зажатие трубки двумя обжимными кольцами под гайкой с формированием плотного упора и уплотнение резьбового соединения кольцом резинометаллическим USIT (DIN 3852‑2 форма A). Конструкция обеспечивает устойчивое к вибрации и циклическим нагрузкам соединение, применимое в гидравлике, газо- и жидкостных линиях отбора, системах КИПиА.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316, стойкая к коррозии и большинству рабочих сред. Обжимная конструкция: две обжимные втулки и гайка для быстрой сборки без сварки; наружная резьба G1/2 соответствует стандарту BSPP. Уплотнение резьбы — кольцо USIT по DIN 3852‑2 (форма A), обеспечивает уплотнение при давлении, зависящем от диаметра и толщины стенки трубки (ориентировочно рабочие режимы у DK‑Lok для малых диаметров — до сотен бар; уточнять по таблице производителя). Рабочая температура определяется материалом уплотнения; для вариантов с эластомерными вставками типичный диапазон эксплуатации — от низких температур до +150…+200 °C в зависимости от спецификации уплотнителя.

Экспертные рекомендации по применению

Подбирайте DMC12-8G-SA по диаметру трубки 3/4" и совместимости резьбы G1/2. Перед монтажом нарежьте трубку под прямым углом, удалите заусенцы и полностью вставьте до упора; используйте рекомендованный момент затяжки производителя, избегайте чрезмерной силы — это предотвращает деформацию втулок. Не используйте повторно деформированные обжимные кольца; при ремонте заменяйте комплектующие. Для агрессивных сред и высоких давлений сверяйтесь с табличными данными DK‑Lok и обеспечивайте механическую фиксацию магистрали для снижения циклических нагрузок.
