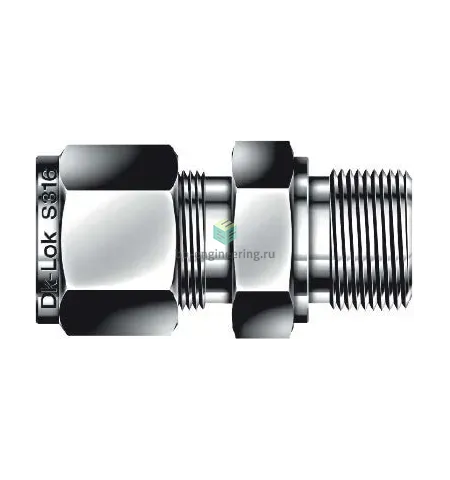

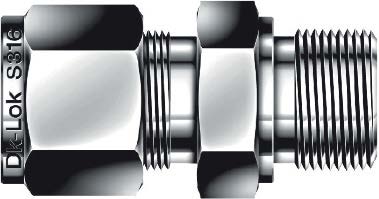

DMC12-8GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-3/4", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой применяется для герметичного присоединения трубки Ø 3/4" к резьбовому порту G1/2 в системах измерения и распределения сред (газ, пар, вода, гидравлика). Соединение реализует металлическое уплотнение по DIN 3852-2 форма B на резьбовом переходе и герметизацию трубки посредством двух обжимных колец (фасонная и упорная фурнитура) и гайки: при затяжке происходит пластическая посадка колец на трубу, формируется плотный цилиндрический захват, исключающий течь при высоких давлениях.

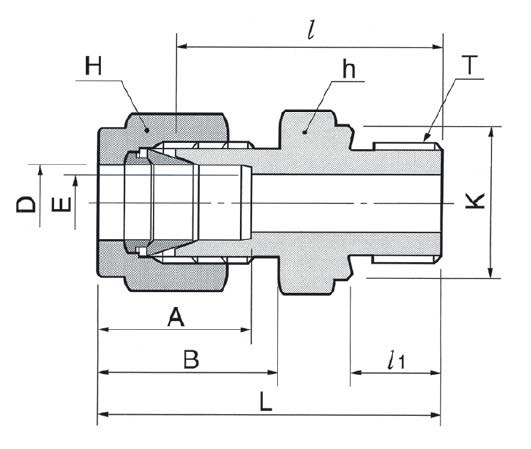

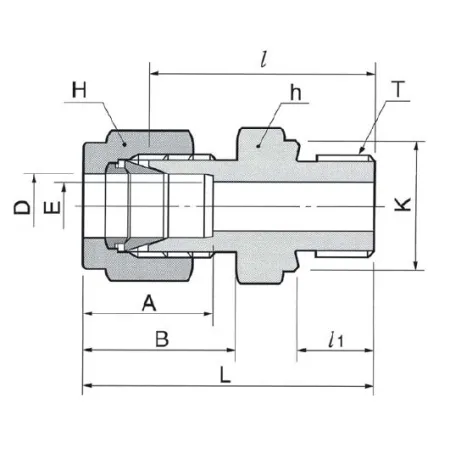

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из коррозионностойкой стали AISI 316, материал обеспечивает стойкость к агрессивным средам и повышенную долговечность. Резьбовое уплотнение — металлическая прокладка DIN 3852-2 (форма B) — допускает эксплуатацию в расширенном температурном диапазоне (ориентировочно от −196°C до +400°C в зависимости от среды). Тип конструкции — двухколечный обжим с гайкой — обеспечивает надежность при рабочем давлении до ~420 бар (при рабочей температуре и среде следует ориентироваться на технический лист производителя). Подключения: канал 1 — G1/2 (нар.), канал 2 — 3/4" трубка.

Экспертные рекомендации по применению

При подборе учитывайте материальную совместимость AISI 316 с рабочей средой и требуемое давление/температуру; для достижения герметичности трубку необходимо резать ровно, снять фаску и убрать задиры. Затяжку выполнять в соответствии с рекомендациями производителя, избегая чрезмерного момента, чтобы не деформировать кольца; при повторном монтаже заменяйте уплотнительную прокладку. Проверяйте соответствие размера: трубка 3/4" должна полностью заходить до упора. Для особо ответственных применений запросите заводские данные по допустимому давлению при заданной температуре.
