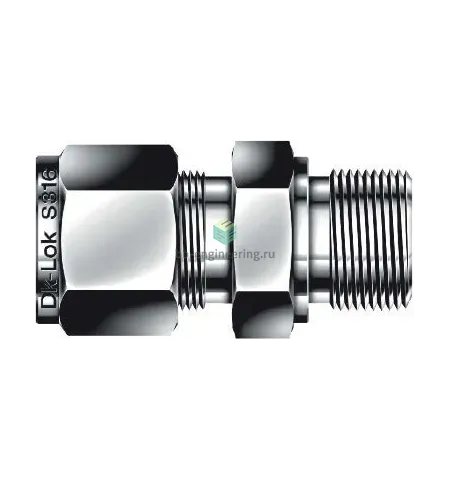

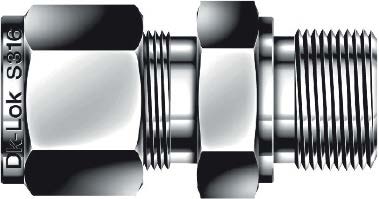

DMC12M-12GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/4-12 мм, нерж.

Назначение и принцип работы

Обжимной прямой штуцер с наружной резьбой G3/4 — переходное соединение для подсоединения 12 мм трубопровода к резьбовым отвода́м приборов и арматуры. Принцип работы — герметизация металлической прокладкой по DIN 3852‑2 (форма B) на резьбовой части и механическое фиксирование трубки двумя обжимными кольцами и гайкой, что обеспечивает прочное центровое посадочное соединение без уплотнений из эластомеров. Применяется в системах гидравлики, технологических и аналитических линиях, газо- и пароснабжении при рабочих диаметрах G3/4 и 12 мм.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Уплотнение резьбы — металлическая прокладка DIN 3852‑2 форма B; трубное уплотнение — двухкольцевая обжимная конструкция DK‑Lok, исключающая ослабление при вибрациях. Типичные эксплуатационные параметры: рабочее давление до ≈420 бар (зависит от толщины стенки трубки), температура от −60°C до +200°C в зависимости от среды. Совместимо с гидравлическими маслами, водой, газами, хладагентами и инертными средами.

Экспертные рекомендации по применению

Подбирайте трубку 12 мм с рекомендованной толщиной стенки согласно таблиц производителя; перед монтажом удалите заусенцы и обеспечьте правильную длину захода. Затягивайте гайку согласно моменту, указанному в паспорте DK‑Lok; избыточный момент деформирует кольца и снижает герметичность. Не допускайте контактных напряжений и интенсивной вибрации без опор трубопровода. Для агрессивных сред и паровых циклов уточняйте допустимые температуры и частые ревизии уплотнений.
