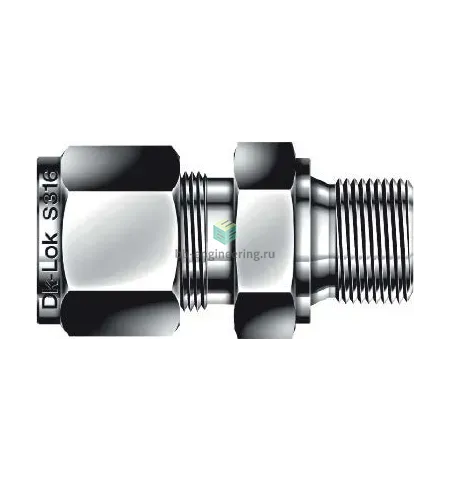

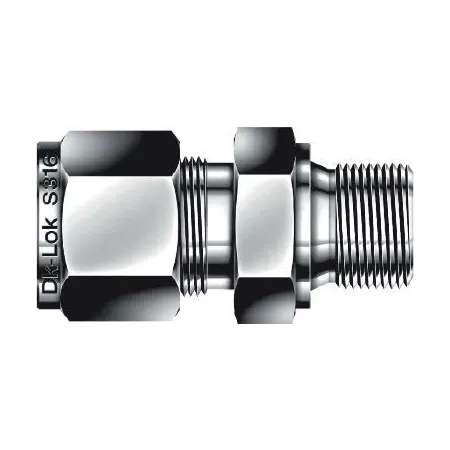

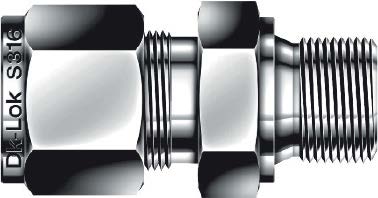

DMC12M-6G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/8-12 мм, нерж.

Назначение и принцип работы

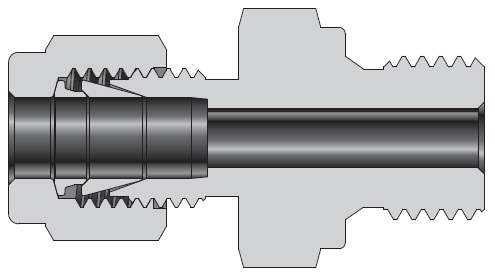

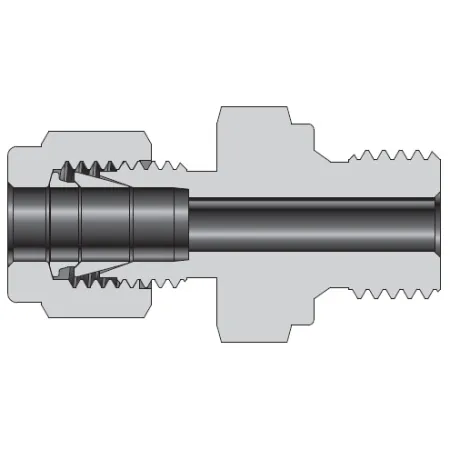

Прямой штуцер с нарезной резьбой и обжимным соединением предназначен для подключения 12 мм трубок к резьбовым портам G3/8 в системах технологического и лабораторного оборудования, КИПиА, гидравлики и пневматики. Работает по принципу двухобжимного зажима: при затяжке гайки два обжимных кольца последовательно фиксируют трубку, обеспечивая механическую фиксацию и герметичность. Резьбовое уплотнение реализовано за счёт кольца резинометаллического USIT по DIN 3852-2 (форма A), что обеспечивает надежную герметизацию при вибрациях и перепадах давления.

Ключевые особенности конструкции

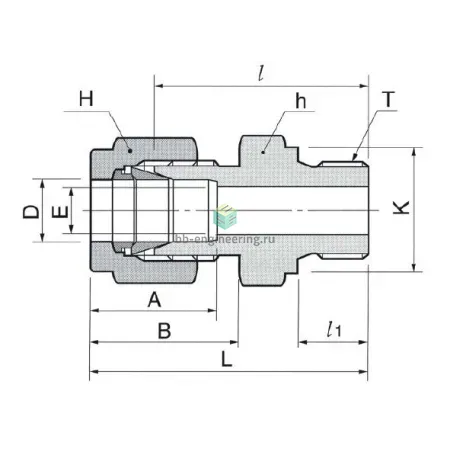

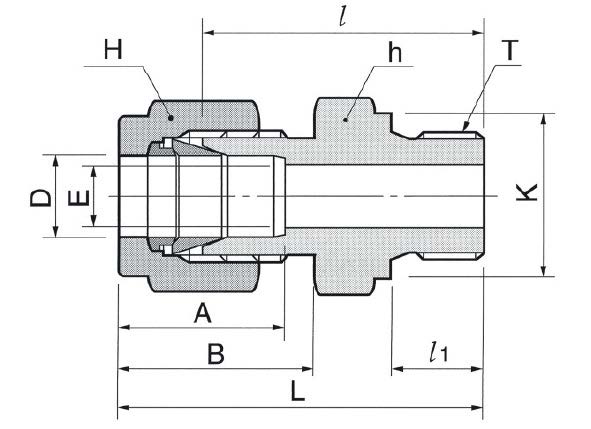

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и при температурных циклах. Подключения: канал 1 — нар. резьба G3/8, канал 2 — трубка Ø12 мм; конструкция — двухобжимная с гайкой и двумя фторопластовыми/металлическими (в зависимости от комплектации) кольцами. Типичное рабочее давление для аналогичных двухобжимных соединений в нержавеющей версии — до нескольких сотен бар (точное значение зависит от толщины стенки трубки и среды). Температурный диапазон эксплуатации определяется материалом уплотнения и, как правило, варьируется от примерно −60 °C до +200 °C; уточнять по спецификации уплотнительного кольца.

Экспертные рекомендации по применению

При подборе учитывайте диаметр трубки 12 мм и требуемую толщину стенки по давлению системы. Перед монтажом трубку ровно отрезать и снять фаску, вставить её до упора; затягивать гайку согласно рекомендациям производителя (ручная затяжка + 1–1,5 оборота ключом для первичной сборки), после первого давления — контролируемая дозатяжка. Не применять дополнительные уплотнители резьбы в месте уплотнения кольца USIT. Избегать перекосов и повторных многократных разборок без замены обжимных колец; проводить испытание на герметичность и периодическую проверку на коррозию и износ.
