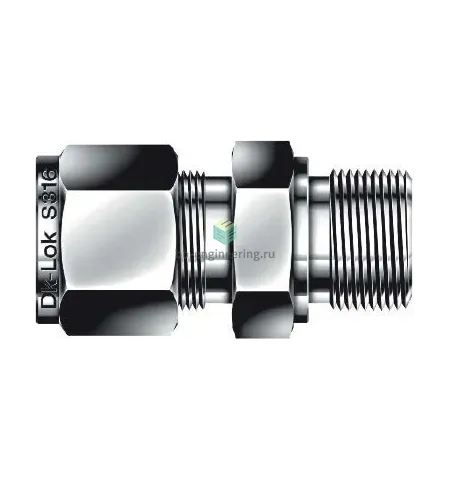

DMC12M-6GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/8-12 мм, нерж.

Назначение и принцип работы

Штуцер прямой обжимной G3/8–12 мм предназначен для герметичного подключения трубок Ø12 мм к резьбовым портам G3/8 в узлах контрольно‑измерительных приборов, гидравлики и технологических магистралей. Конструкция с двумя обжимными кольцами обеспечивает механическое зажимающее соединение трубки; уплотнение резьбы выполнено металлической прокладкой по DIN 3852‑2 форма B, что исключает текучесть уплотняющего материала при высоких температурах и обеспечивает надёжность в средах с агрессивными газами и жидкостями. При правильной подготовке и монтаже изделие обеспечивает рабочие давления в диапазоне до ≈350 бар для типичных трубок Ø12 мм и эксплуатационные температуры от −196 °C (криогенные системы) до +400 °C (высокотемпературные системы) в зависимости от условий и толщины стенки трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и нормальной питтинговой среде; исполнение — двухфerrульный обжим (front/back ferrule) с гайкой для повторяемого съёма и повторного использования. Уплотнение резьбы — металлическая прокладка DIN 3852‑2 форма B, рекомендованная для высокотемпературных и агрессивных сред. Применение: технологические линии, газовые анализаторы, лабораторное оборудование, гидравлика и нефте‑ и газопроводы. Диапазон давлений зависит от размера трубки и толщины стенки; для Ø12 мм при нормативной стенке возможны сотни бар; температурный диапазон от криогенных −196 °C до +400 °C при отсутствии органических уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный отрез и снятие заусенцев на трубке Ø12 мм; вставлять трубку до упора в корпус, затем затягивать гайку вручную и довороты ключом выполнять по регламенту производителя (контролировать усилие — избегать перетяжки). Подбирать толщину стенки трубки и материал с учётом требуемого рабочего давления; в агрессивных средах и при высоких температурах проверять совместимость по коррозионной стойкости. При пневматических и газовых системах проводить испытание на герметичность; при повторном монтаже осматривать обжимные кольца на износ и при необходимости менять. Избегать вибраций без виброизолирующих элементов и резких циклов температур, способных ослабить обжимное соединение.
