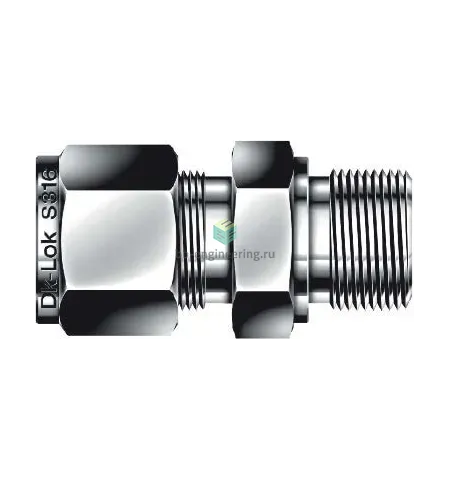

DMC12M-8GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-12 мм, нерж.

Назначение и принцип работы

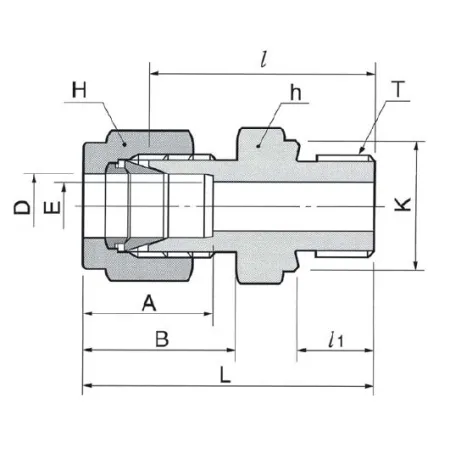

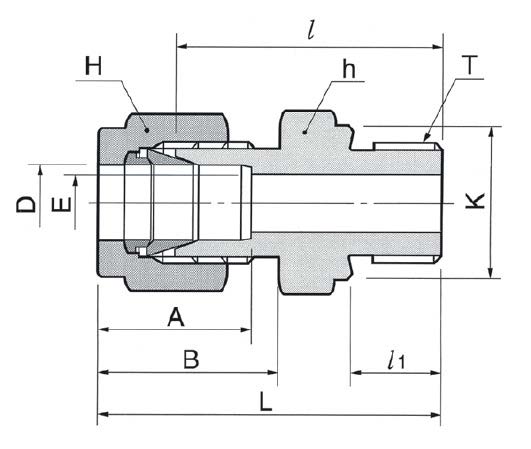

Прямой обжимной штуцер G1/2 → 12 мм предназначен для герметичного подключения трубок Ø12 мм к резьбовым портам G1/2 в технологических линиях измерения, отбора проб, гидравлики и пневматики. Устройство реализует двухкольцевой обжим: трубка фиксируется двумя обжимными кольцами и гайкой, а уплотнение резьбового соединения обеспечивается металлической прокладкой по DIN 3852‑2 форма B. При монтаже гайка прижимает кольца к корпусу AISI 316, формируя надежное металлическое уплотнение, устойчивое к давлению и агрессивным средам.

Ключевые особенности конструкции

Корпус и колпачок — нержавеющая сталь AISI 316, гарантирующая коррозионную стойкость. Конструкция с двумя обжимными кольцами повышает механическую фиксацию трубки и стойкость к вибрациям. Металлическая прокладка DIN 3852‑2 форма B обеспечивает герметизацию резьбы без эластичных уплотнителей, что важно при высоких температурах и агрессивных средах. Подходит для сред: вода, масла, сжатый воздух, нефть, газ и технические пары. Рабочие параметры зависят от системы, типично эксплуатационное давление для обжимных фитингов малых диаметров находится в пределах нескольких десятков до сотен бар (точные значения — по техническому паспорту DK‑Lok для G1/2–12 мм). Температурный диапазон расширяется за счёт металлического уплотнения и нерж. стали.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии материала AISI 316 требованиям среды. Отрежьте трубку строго перпендикулярно, удалите заусенцы, вставьте до упора, затем затяните гайку по рекомендованному моменту производителя (сделайте контроль подтяжки после давления). Не используйте лен или составные уплотнители на резьбе с металлической прокладкой. Для участков с вибрацией применяйте опоры и хомуты; при циклических нагрузках рассмотрите дополнительные меры крепления или применение резьбовых соединений со стопорением. Всегда выполняйте контроль герметичности (газовый/жидкостный тест) и сверяйтесь с паспортом DK‑Lok по допустимым давлениям и моментам затяжки.
