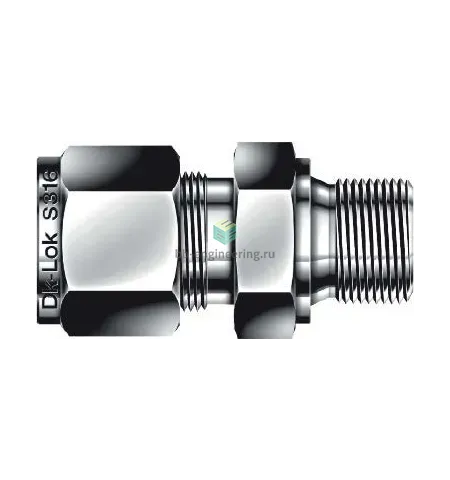

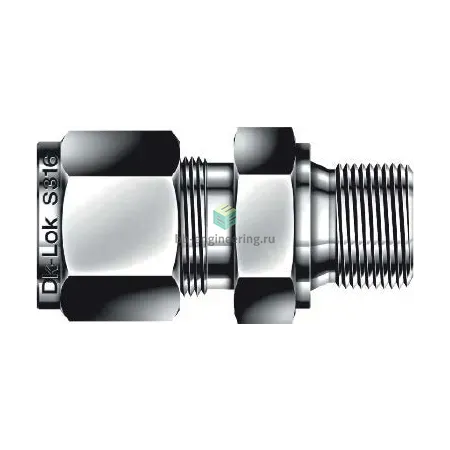

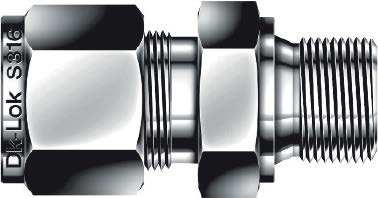

DMC16-12G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/4-1", нерж.

Назначение и принцип работы

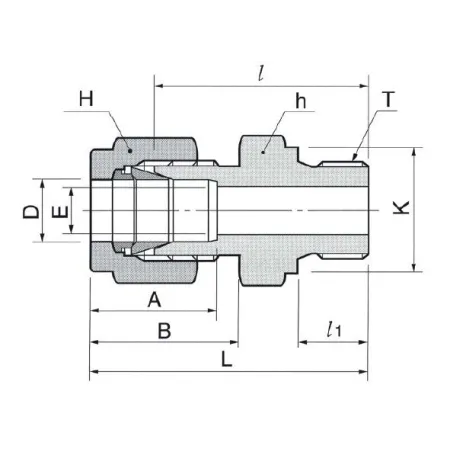

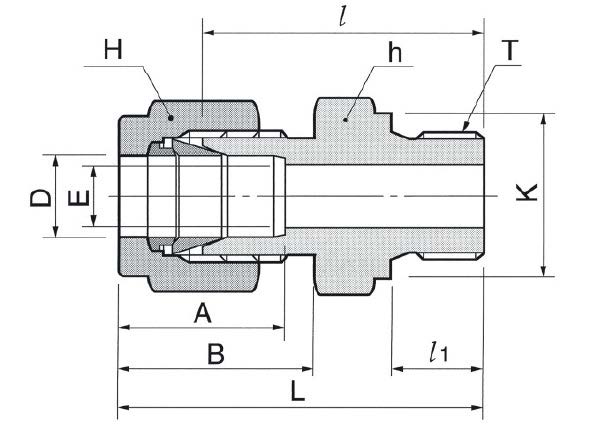

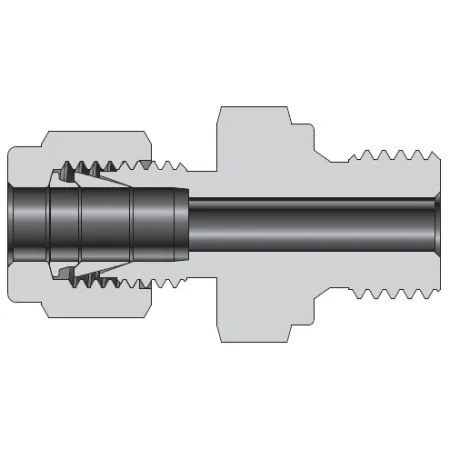

Обжимной прямой штуцер для перехода с резьбового присоединения G3/4 на трубку 1″ (G3/4–1″). Предназначен для герметичного соединения технологических линий в системах КИПиА, гидравлике и пневматике, а также в химических установках. Принцип работы — механическое закрепление трубки двумя обжимными кольцами и гайкой, при этом резьбовое соединение герметизируется резинометаллическим кольцом USIT по DIN 3852-2 форма A, что обеспечивает комбинированную герметизацию резьбы и механическую фиксацию трубки.

Ключевые особенности конструкции

Корпус и элементы обжима выполнены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и применимость в агрессивных средах. Конструкция — двухколечный обжим + гайка, резьбовое уплотнение — резинометаллическое кольцо USIT (DIN 3852‑2 A). Рабочие среды: вода, масла, нейтральные и многие агрессивные среды при подборе соответствующего уплотнения. Давление и температура зависят от толщины стенки трубки и материала уплотнения; типично для таких исполнений рабочее давление может достигать сотен бар при температурах в пределах применимости уплотнителя (ориентировочно до +120…+150 °C для стандартных эластомеров; при необходимости выбирать уплотнение под температуру выше).

Экспертные рекомендации по применению

Подготавливайте трубку: ровный торец, снятые задиры и лёгкий фасок, вставляйте до упора в седло. Гайку затягивать по таблице момента производителя; при отсутствии — довести до фиксации обжимных колец и затем дополнительно контролируемо добрать момент, избегая перетяжки. На герметичную резьбу с USIT‑кольцом не наносить ЛОС‑ленту или пасты. При демонтаже проверять состояние обжимных колец и уплотнения — при повторном монтаже рекомендовано заменять кольца/кольцо уплотнения. Проводите пробное испытание под рабочим давлением и регулярный визуальный контроль на вибрационных участках.
