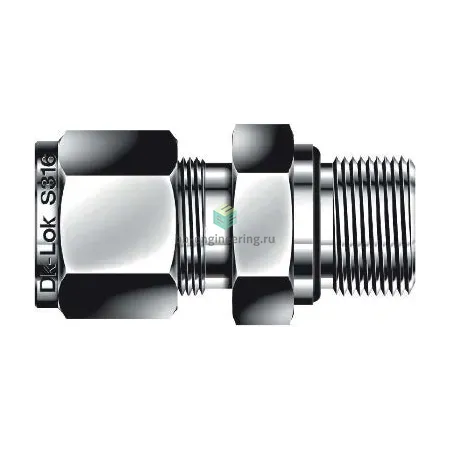

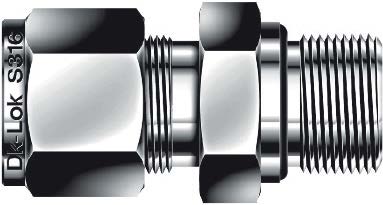

DMC16-16UO-SA - Штуцер прямой с нар. резьбой обжимной UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

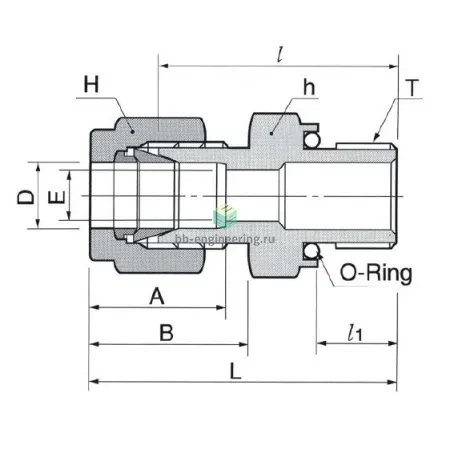

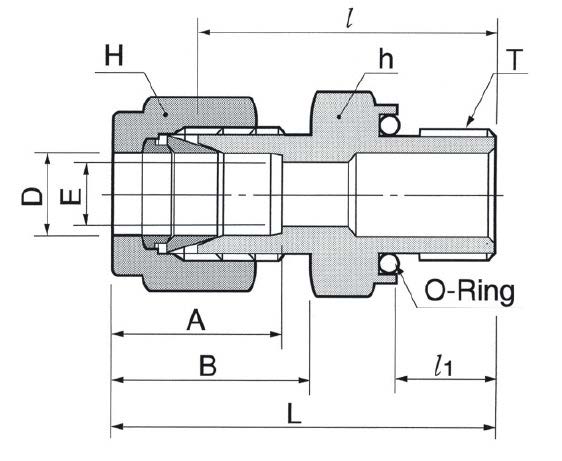

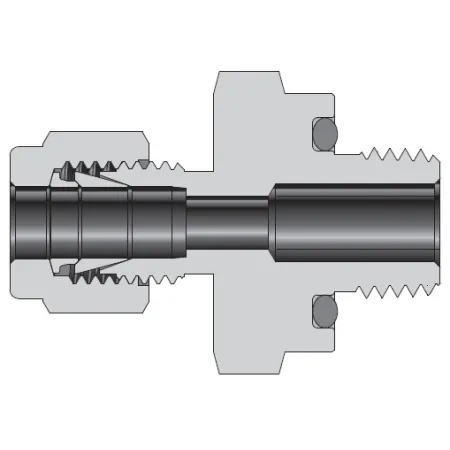

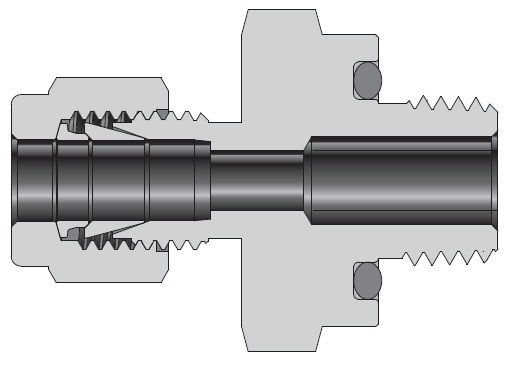

Прямой обжимной штуцер DK-Lok DMC16-16UO-SA предназначен для присоединения 1" трубки к резьбовому порту UNF 1 5/16"-12 (полный размер подключения UNF 1 5/16"-12-1"). Конструкция решает задачи утечки-нейтрализации в системах технологической и приборной арматуры, гидравлики и газопроводов: уплотнение обеспечивается сочетанием двух обжимных колец (double ferrule) и утопленного O-ring в резьбе, что сочетает механическую герметизацию трубки и фрикционное/эластомерное уплотнение резьбового соединения. Принцип работы — механический обжим кольцом на трубке для фиксации и дополнительное уплотнение O-ring для защиты от внезапных перепадов давления и вибрации.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Двухкольцевая схема обеспечивает повторяемую герметичность и демонтаж без разрушения посадочных поверхностей. Утопленный O-ring повышает герметичность резьбы; материал O-ring по заказу — FKM/EPDM/PTFE — подбирается под среду. Типичные рабочие диапазоны для подобных фитингов: температуры от −40 до +200 °C (зависит от материала O-ring) и рабочие давления до ≈420 бар (≈6000 psi) для инструментальных размеров; для присоединения 1" фактическое допустимое давление определяется наружным диаметром и толщиной стенки трубки и должно уточняться по каталогу/сертификату.

Экспертные рекомендации по применению

При подборе учитывайте диаметр и толщину стенки трубки 1" и материал рабочих сред. Подготовьте торец трубки: радиус закругления и отсутствие заусенцев обязательны. Затягивайте гайку по рекомендациям производителя (контрольный момент/угол затяжки из каталога DK-Lok) — недотяжка приведёт к протечке, перетяжка к деформации кольца. Для агрессивных сред выбирайте FKM или PTFE O-ring; для пищевых — EPDM или одобренные аналоги. После сборки выполните испытание на давление и контроль утечек, особенно при циклических нагрузках и вибрации.
