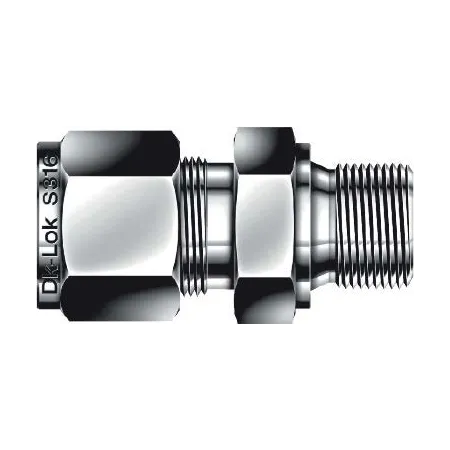

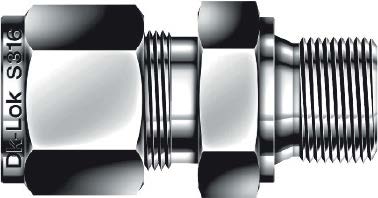

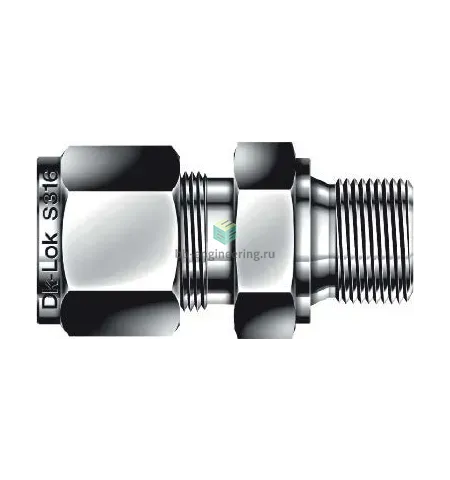

DMC16-8G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-1", нерж.

Назначение и принцип работы

Прямой штуцер с наружной резьбой предназначен для герметичного присоединения трубопроводов и приборных штуцеров: канал 1 — резьба G1/2, канал 2 — трубное соединение 1" (Ø≈25,4 мм). Конструкция решает задачи отбора проб, присоединения приборов КИПиА, линий давления и слива в системах воды, масла, газа и легких агрессивных сред. Принцип работы — обжим трубки двумя обжимными кольцами и гайкой, при этом уплотнение резьбы обеспечивает резино-металлическое кольцо USIT по DIN 3852-2 (форма A), что минимизирует утечки при вибрации и циклических нагрузках. Материал корпуса — нержавеющая сталь AISI 316, общая масса изделия устойчива к коррозии; эксплуатационные параметры зависят от размера и уплотнения (рабочее давление типично до ≈350 бар, температурный диапазон при USIT ≈ −20 °C…+120 °C).

Ключевые особенности конструкции

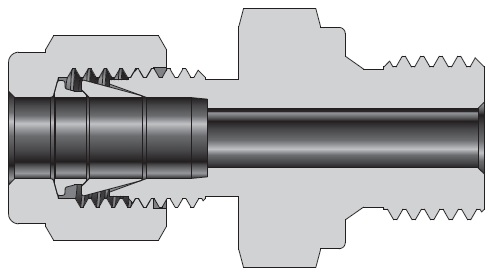

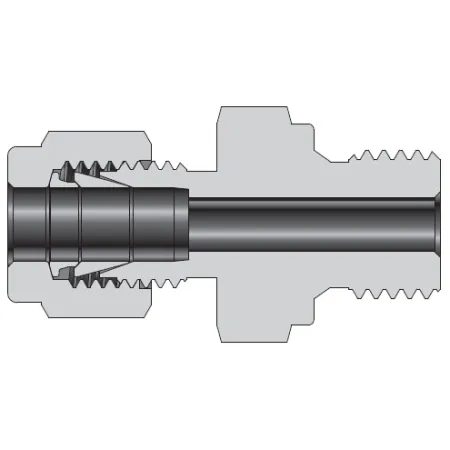

Корпус и элементы обжима — сталь нержавеющая AISI 316; обжим трубки реализован двумя упорными кольцами и гайкой для надежной механической фиксации без сварки. Резьбовое уплотнение — резино-металлическое кольцо USIT (DIN 3852-2/A) обеспечивает повторяемую герметичность при демонтаже/монтаже. Конструкция рассчитана на рабочие среды: вода, гидравлические и пневматические среды, нефте- и газопродукты, агрессивные растворы в рамках стойкости AISI 316. Диапазон давлений и температур зависит от размера и материала уплотнений; ориентировочно до 350 бар и −20…+120 °C при стандартном USIT.

Экспертные рекомендации по применению

Подбирайте штуцер в соответствии с номиналами G1/2 и Ø трубки 1"; тороплейте резьбу и уплотнение под рабочее давление системы. Подготовьте трубу: ровный срез, снятие фаски и удаление заусенцев, правильная посадка обжимных колец. Затяжку выполняйте по инструкции производителя: первоначальная от руки, затем контрольная доворотка ключом; избегайте перетяжки. При высоких температурах или агрессивных средах выбирайте совместимые материалы уплотнений. После монтажа — контрольная опрессовка и проверка на течи; при вибрации рекомендована периодическая проверка соединения.
