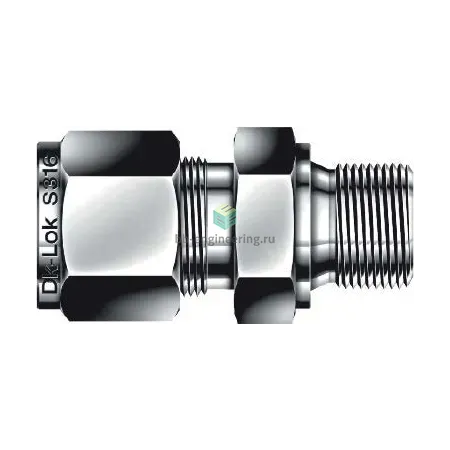

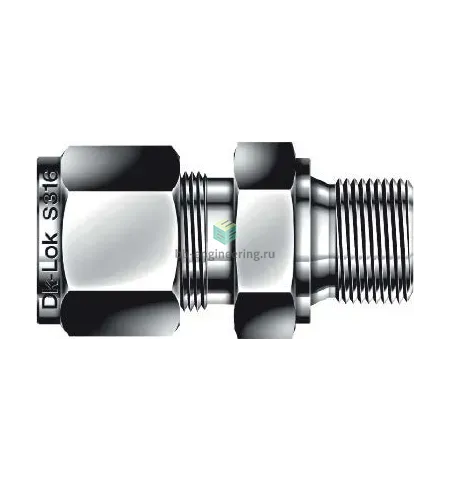

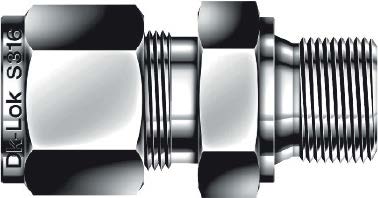

DMC18M-8G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-18 мм, нерж.

Назначение и принцип работы

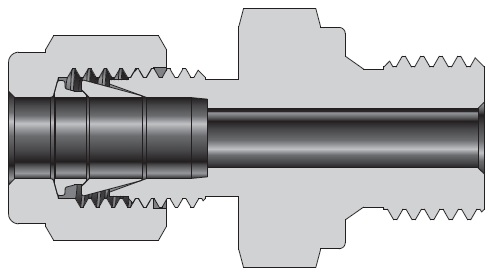

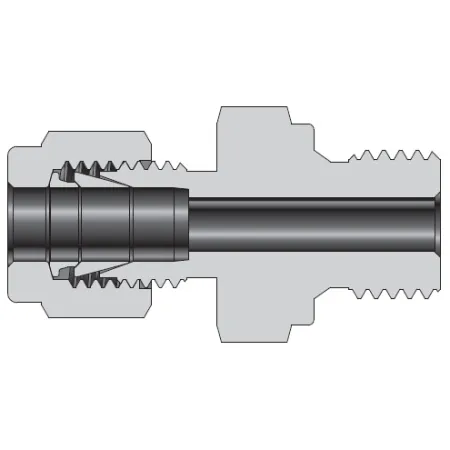

Прямой обжимной штуцер G1/2–18 мм предназначен для герметичного перехода от резьбового штуцера с наружной резьбой G1/2 (канал 1) к трубке Ø18 мм (канал 2) в технологических цепях измерения, отбора проб и трубопроводах низко- и средненапорных систем. Работает по принципу двухобжимной заделки: две обжимные гильзы и гайка создают уплотнение и механическую фиксацию трубки, а резинометаллическое кольцо USIT по DIN 3852-2 форма A обеспечивает герметизацию резьбового соединения. Конструкция позволяет передавать рабочие среды без вытекания и вибрационных ослаблений при корректном монтаже.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии и совместимость с водой, гидравлическими маслами, инертными газами и большинством химических сред. Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852-2, форма A) — даёт надежную мягкую герметизацию; диапазон рабочих температур и химическая стойкость зависят от состава эластомера (типично от примерно −40 °C до +150 °C для фторкаучуков и более узко для NBR). Обжимной тип фиксации с двумя кольцами обеспечивает высокую механическую прочность соединения; типичные рабочие давления в полевых применениях для аналогичных изделий составляют сотни бар (зависит от толщины стенки трубки и условий монтажа), окончательные значения — по спецификации системы и производителя.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом наружного диаметра и толщины стенки трубки Ø18 мм и требуемого рабочего давления; при работе с агрессивными средами уточняйте состав уплотнителя. Перед монтажом трубку обрезать под прямым углом, снять заусенцы и установить до упора в тело фитинга. Затягивание гайки выполнять согласно инструкции производителя (обычно — доведение от руки и контрольная доза закрутки/момент), после первого пуска проверить на подтёки и при необходимости повторно подтянуть. Избегать многократных разъединений без замены обжимных колец; при применении в кислородных средах требуются специальные процедуры очистки и материалы. Контролировать температуру и давление в критических режимах и проводить плановые проверки герметичности.
