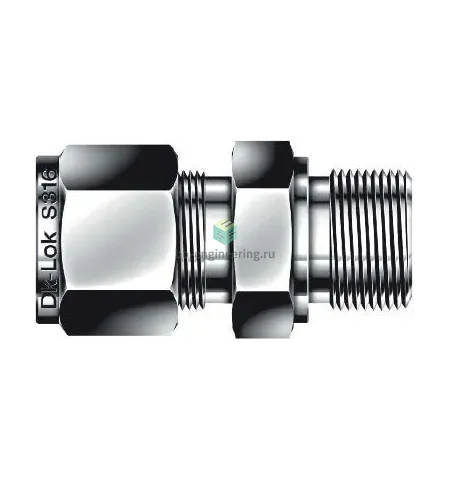

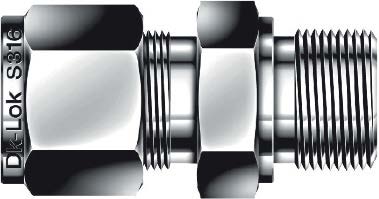

DMC18M-8GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-18 мм, нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой служит для надёжного присоединения трубки Ø18 мм к резьбовым портам G1/2 в системах измерения, управления и технологических трубопроводах. Работает по принципу двухконусного обжима: при затяжке гайки два обжимных кольца формируют герметичное соединение трубки с телом фитинга; герметизация резьбового соединения обеспечивается металлической прокладкой по DIN 3852‑2, форма B. Применим в средах с рабочими давлениями типично от десятков до сотен бар и при температурах от криогенных до примерно +450 °C в зависимости от среды и толщины стенки трубки.

Ключевые особенности конструкции

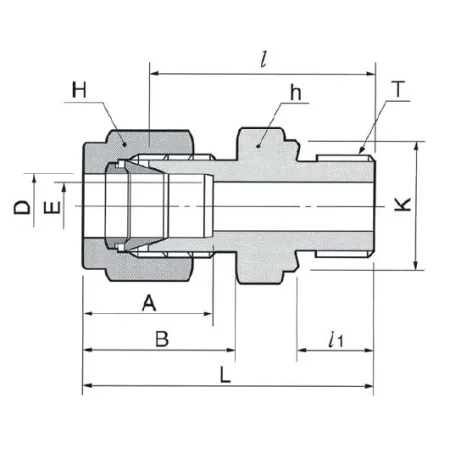

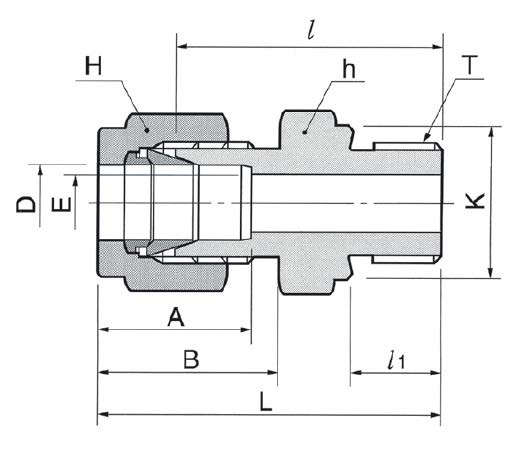

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Конструкция — два обжимных кольца и гайка — минимизирует риск протечек при вибрации и температурных циклах. Металлическая прокладка DIN 3852‑2 (форма B) обеспечивает повторяемую герметичность резьбы без эластичных уплотнений. Рекомендуемая область применения: аналитические линии, гидравлика низкого и среднего давления, технологические и газовые коммуникации.

Экспертные рекомендации по применению

Подбирайте трубку Ø18 мм с рекомендованной толщиной стенки согласно паспорта системы; перед монтажом удалить заусенцы и обеспечить прямолинейную подачу трубки. Затягивайте гайку динамометрическим ключом по таблице момента затяжки производителя; при повторном демонтаже заменяйте обжимные кольца при заметном деформировании. Избегайте ударных нагрузок и перекосов при сборке; для критичных по давлению применений проверяйте расчётную прочность и проводите опрессовку перед вводом в эксплуатацию.
