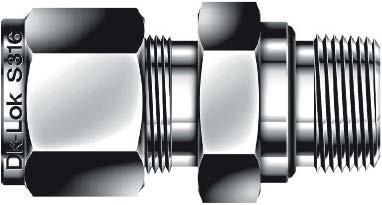

DMC2-2NO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

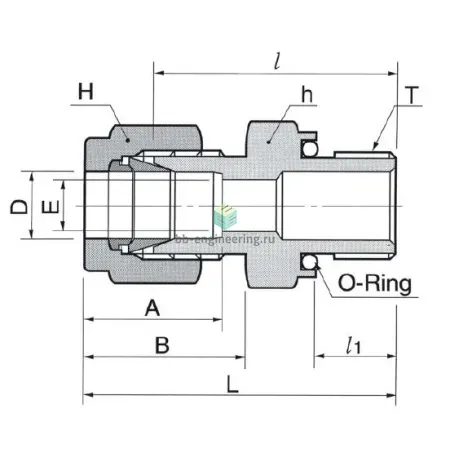

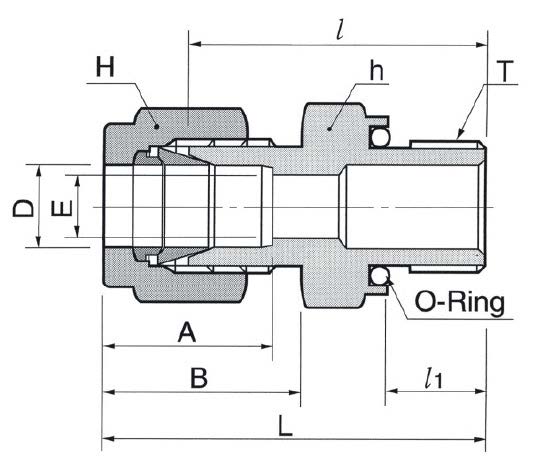

Обжимной штуцер прямой с наружной резьбой NPT1/8 → 1/8" предназначен для подключения трубок к резьбовым портам в системах телемеханики, КИПиА, гидравлики и технологических коллекторах. Функционирует по принципу двухобжимного фитинга: при затяжке гайки две обжимные гильзы (ferrule) фиксируют трубку и создают герметичное металлическое уплотнение, а утопленное уплотнительное кольцо O-ring на резьбе обеспечивает вторичную уплотняющую ступень для предотвращения протечек на резьбовом соединении NPT1/8. Конструкция рассчитана на трубку 1/8" и порт NPT1/8, обеспечивает надежную эксплуатацию в трубопроводах малых и средних давлений при инструментальных линиях и пробоотборе.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, две обжимные гильзы и гайка обеспечивают жесткое уплотнение трубки; утопленный O-ring добавляет уплотнение на резьбе. Применимы рабочие среды: технические газы, сжатый воздух, вода, масла и большинство химически нейтральных сред. Типичные эксплуатационные параметры (ориентировочно): рабочее давление до 420 bar (≈6000 psi) для типичных трубок 1/8" при правильной установки; температурный диапазон от −60 °C до +200 °C в зависимости от выбранного материала O-ring (Viton, NBR, PTFE и др.). Конструктивное исполнение соответствует требованиям инструментальной арматуры: высокая коррозионная стойкость, повторяемость сборки и возможность демонтажа без повреждения трубки.

Экспертные рекомендации по применению

Подбирайте материал O-ring согласно рабочей среде и температуре; для агрессивных сред предпочтителен FKM/FFKM, для низких температур — эластомеры с допустимым −60 °C. Трубу 1/8" обрезать перпендикулярно, удалить заусенцы и обеспечить заход не менее чем на глубину первой гильзы. Затягивать до момента контактного упора, затем идентификационный доводочный угол по рекомендациям производителя (не превышать допустимый крутящий момент). Избегать повторных сильных перетяжек — это может деформировать ferrule и снизить герметичность. При критичных условиях (высокое давление, вибрация) использовать уплотнения и контрольный тест на герметичность по методике производителя.
