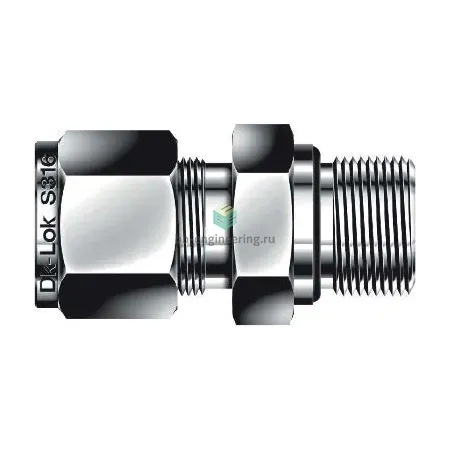

DMC2-2UO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 5/16"-24-1/8", нерж.

Назначение и принцип работы

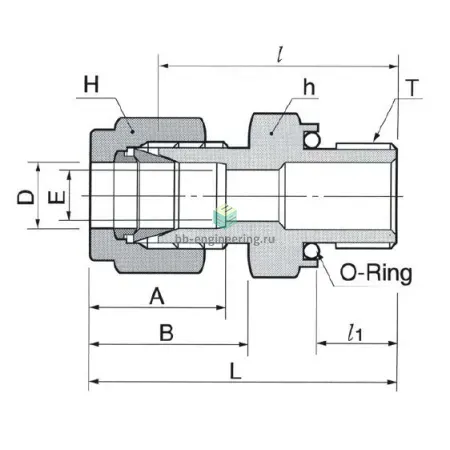

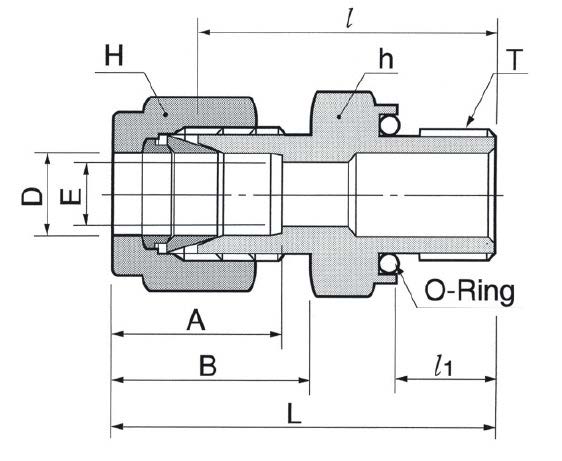

Обжимной штуцер прямой с наружной резьбой предназначен для присоединения трубок к резьбовым портам приборов и магистралей в системах измерения, контроля и технологических линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает жёсткую механическую фиксацию 1/8" трубки и герметизацию резьбового соединения за счёт утопленного O‑ring. Подключение к резьбовому порту выполняется по стандарту UNF 5/16"-24 (наружная резьба 5/16"-24 с переходом на 1/8" трубку), что обеспечивает совместимость с типичными инструментальными портами и минимизирует осевые люфты при вибрации.

Ключевые особенности конструкции

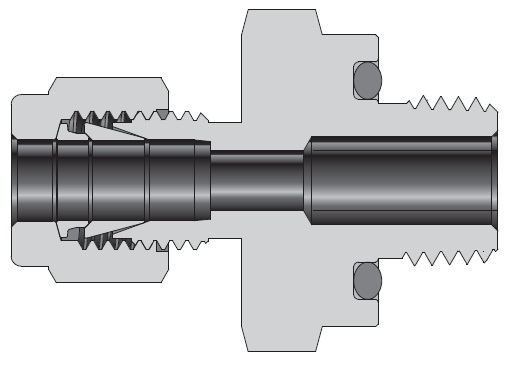

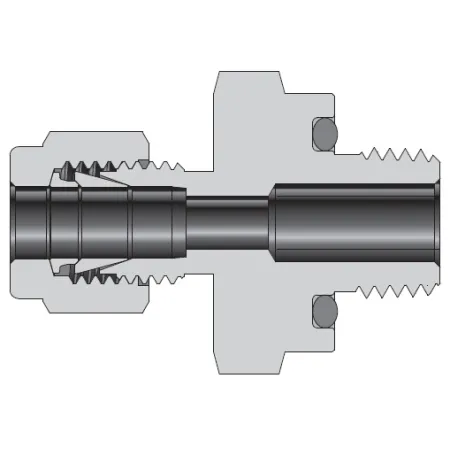

Корпус и комплект контакта выполнены из нержавеющей стали AISI 316, устойчивой к коррозии и совместимой с агрессивными средами. Уплотнение по резьбе — утопленное O‑ring (возможны материалы FKM/FPM, NBR или PTFE по заказу). Функционирует как двухкольцевый обжимной фитинг DK‑Lok: одна конусная гильза фиксирует трубку, вторая — противодействует осевому смещению. Рабочие среды: нейтральные и агрессивные жидкости, газовые смеси, гидравлические масла. Типичное рабочее давление зависит от диаметра трубки и материала O‑ring; для 1/8" трубок у подобных изделий нормативно указывают рабочие давления до ~400 bar (≈5800 psi) при комнатной температуре. Температурный диапазон определяется материалом уплотнения: типично −20…+200 °C (в зависимости от типа O‑ring).

Экспертные рекомендации по применению

При подборе учитывайте материал O‑ring под рабочую среду и температуру; для агрессивных сред предпочтительны FKM или PTFE. Монтаж: обеспечить чистоту торцов трубки, завести трубку до упора и затянуть гайку с рекомендованным моментом производителя, избежать многоразовых повторных обжимов одной гильзы. Типичные ошибки — недостаточная посадка трубки, перекос при затяжке и применение несоответствующих уплотнителей. Для высоких давлений и вибрации рекомендуются контрольные затяжки после ввода в эксплуатацию и защита от механических ударов.
