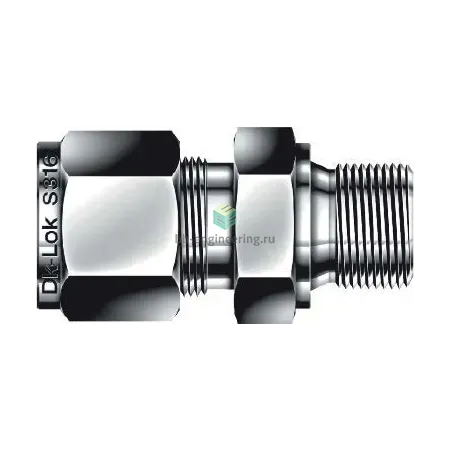

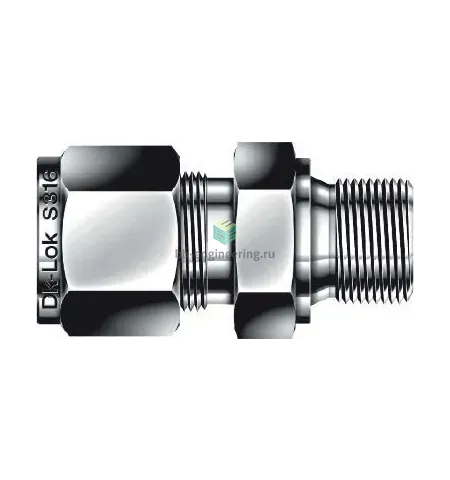

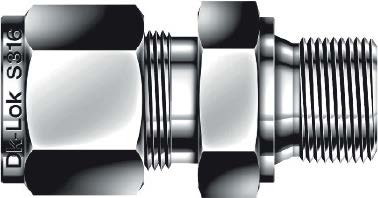

DMC25M-12G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/4-25 мм, нерж.

Назначение и принцип работы

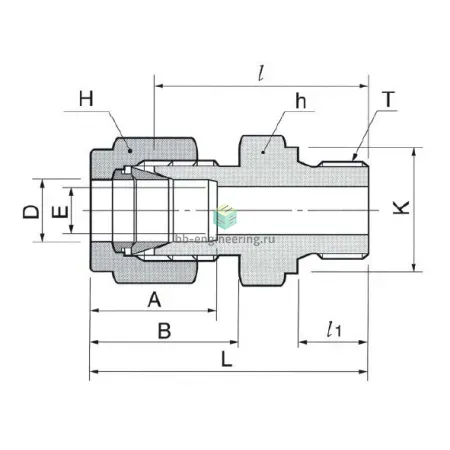

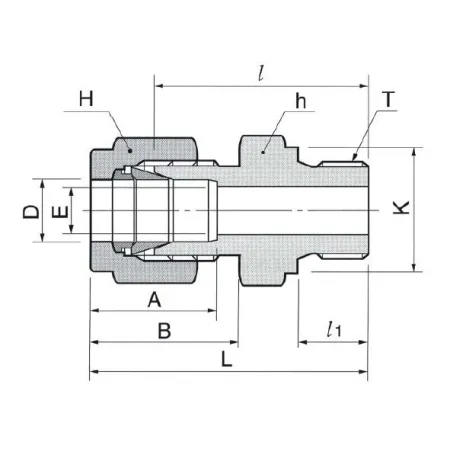

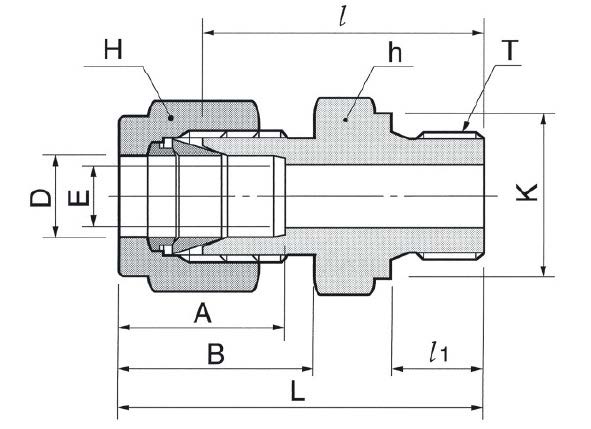

DMC25M-12G-SA DK-Lok — прямой обжимной штуцер с наружной цилиндрической резьбой G3/4 и присоединением под трубу Ø25 мм. Применяется для герметичных присоединений в технологических линиях сред низкого и высокого давления (жидкости, газы, пары) в системах КИПиА, гидравлики и химических инсталляциях. Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой, с дополнительным резинометаллическим кольцом USIT по DIN 3852-2 (форма A) на резьбе для статического уплотнения. Конструкция обеспечивает разъёмное, виброустойчивое соединение с высокой герметичностью и повторной сборкой.

Ключевые особенности конструкции

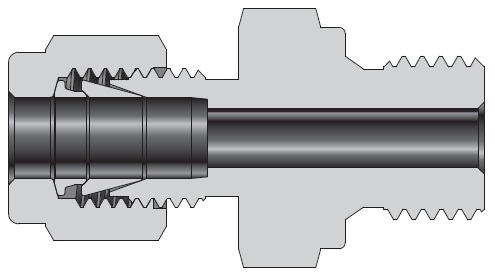

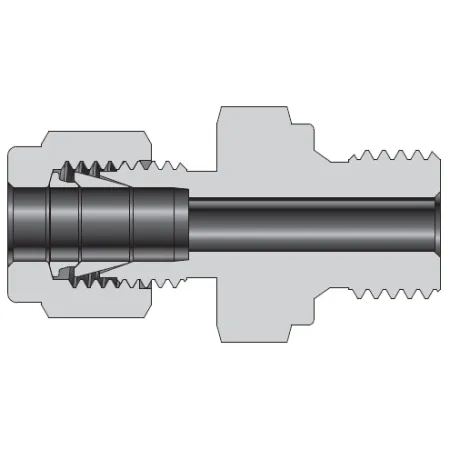

Корпус и элементы обжима выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип уплотнения резьбы — кольцо резинометаллическое USIT (DIN 3852-2, форма A). Обжим трубки реализован двумя обжимными кольцами и гайкой, обеспечивающими удержание и герметизацию Ø25 мм трубок без сварки. Стандартный переход: канал 1 — G3/4 (BSPP), канал 2 — трубка 25 мм. Рабочие параметры зависят от толщины стенки трубки и среды; типично диапазон рабочей температуры для систем с резинометаллическим уплотнением −60…+200 °C и допустимое рабочее давление до ≈420 бар при корректном подборе трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте штуцер под фактический наружный диаметр и стенку трубки Ø25 мм; используйте трубки из соответствующей нержавеющей стали. При монтаже предварительно очистите торцы и удалите заусенцы; затягивайте гайку по инструкции производителя: до плотного схватывания, затем контролируемый допуск момента или оборотов для обжима (избегайте перетяжки). Проверяйте состояние резинометаллического кольца при сервесе и заменяйте при износе. Избегайте применения в средах, несовместимых с материалом уплотнения; при повышенных температурах или агрессивных химикатах согласуйте исполнение уплотнений.
