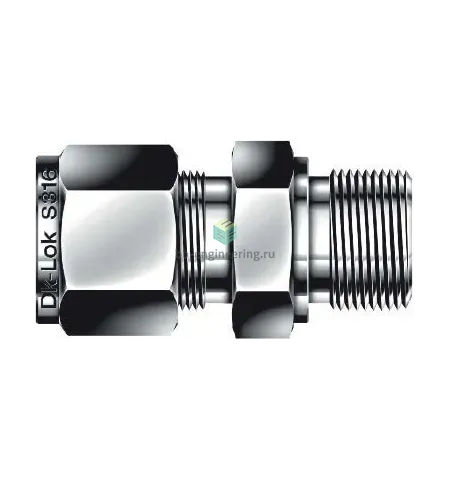

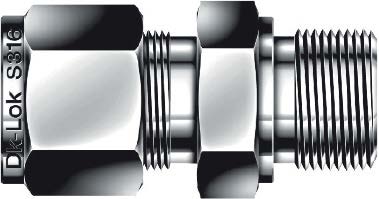

DMC25M-16GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1-25 мм, нерж.

Назначение и принцип работы

Обжимной штуцер с наружной резьбой G1 и присоединением под трубку 25 мм предназначен для герметичного присоединения трубопроводов приборного и технологического назначения (среды: вода, пар, масла, нейтральные и слабоагрессивные химикаты). Конструкция с двухколечным обжимом и гайкой обеспечивает механическое прижатие обжимных колец к трубке, а уплотнение резьбы металлической прокладкой по DIN 3852‑2 форма B гарантирует повторяемую герметичность фитинга при рабочих давлениях, типичных для изделий этого класса (вплоть до сотен бар в зависимости от диаметра и режима) и при широком температурном диапазоне.

Ключевые особенности конструкции

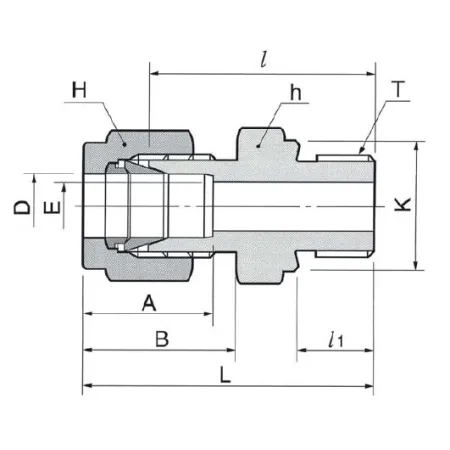

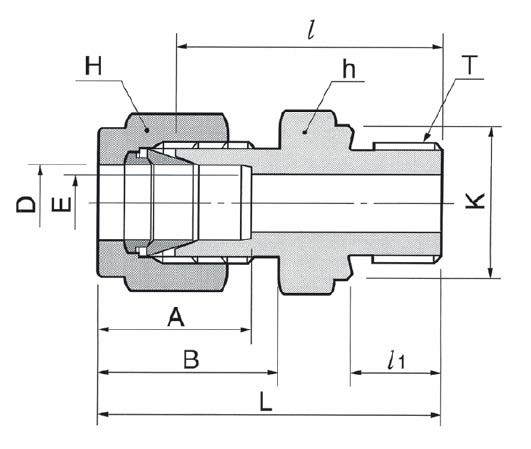

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с большинством технологических сред. Исполнение: прямой штуцер с наружной резьбой G1 на одной стороне и под трубку 25 мм на другой; уплотнение — металлическая прокладка DIN 3852‑2 форма B; обжим — два кольца + гайка. Рекомендуемая область применения — приборные и технологические линии высокого давления и температуры (ориентировочно: давление до ~200 бар и температурный диапазон от криогенных значений до ~+450°C в зависимости от среды и режима эксплуатации).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на трубке, вывести трубку строго по оси, вставить до упора. При затяжке следовать инструкциям производителя по моментам/числу оборотов; типичные ошибки — перекручивание гайки, недостаточная глубина вставки, отсутствие опоры при вибрации. Для агрессивных сред и циклических нагрузок применять опоры и компенсаторы, проводить гидростатические испытания после монтажа. При сомнениях по давлению и температуре уточнять паспортные данные DK‑Lok для конкретного номера изделия.
