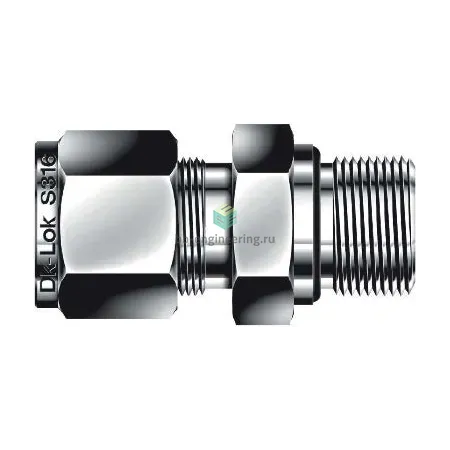

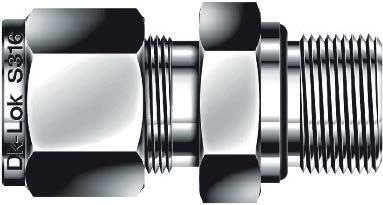

DMC3-3UO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 3/8"-24-3/16", нерж.

Назначение и принцип работы

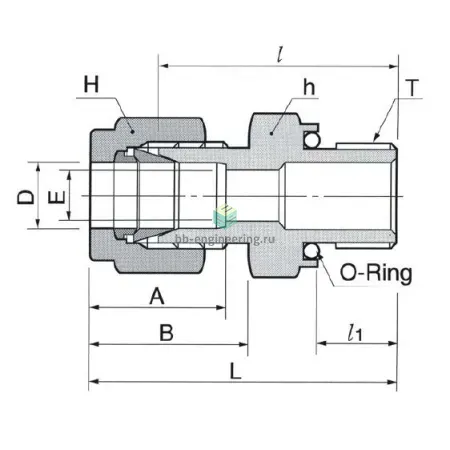

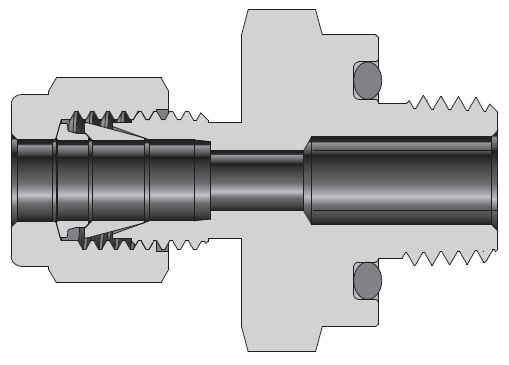

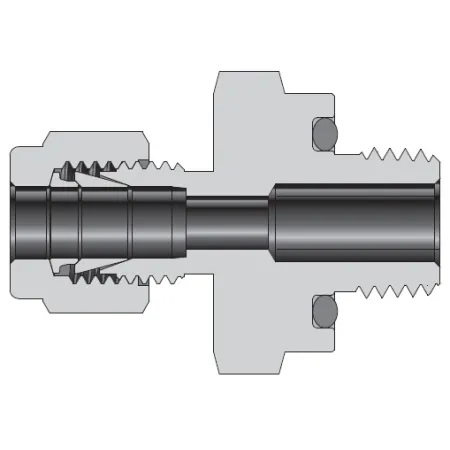

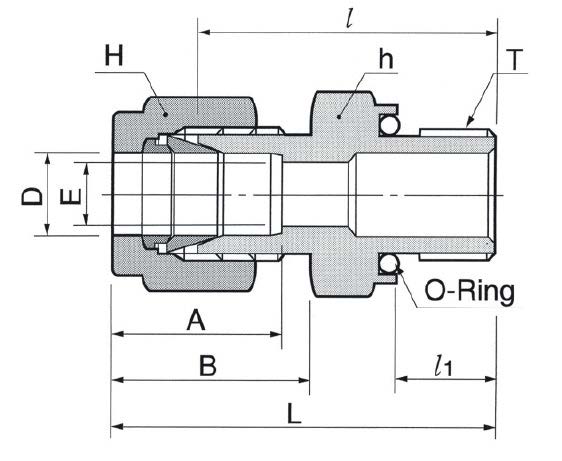

Данный прямой штуцер с наружной резьбой предназначен для соединения 3/16″ трубки с резьбовым портом UNF 3/8″-24 в системах КИПиА, гидравлики и технологических магистралей. Конструкция сочетает обжимное соединение трубки (две обжимные кольца и гайка) и герметизацию резьбы за счёт утопленного уплотнительного O‑ring, что обеспечивает высокую герметичность при вибрациях и циклических нагрузках. Принцип работы: трубка вставляется до упора в корпус, гайка с двумя кольцами формирует металлическое уплотнение на трубке, а O‑ring в резьбовой зоне предотвращает утечку среды на резьбовом соединении.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к коррозии и агрессивным средам. Подключение: канал 1 — UNF 3/8″-24, канал 2 — трубка 3/16″, исполнение с двумя обжимными кольцами обеспечивает повторяемое и надежное уплотнение. Уплотнение резьбы — утопленный O‑ring (в зависимости от заказа может быть Viton, NBR или другое эластомерное исполнение). Рабочее давление для типичных исполнений до ≈400 бар (≈5800 psi) при корректной сборке; температурный диапазон эксплуатации ориентировочно −60…+260 °C, фактически зависит от выбранного материала O‑ring и среды.

Экспертные рекомендации по применению

Рекомендуется применять для технологических и измерительных линий с трубкой 3/16″; перед монтажом обеспечить чистую, ровно отрезанную и фаскованную трубку. Затягивание: установить гайку до контакта и затем дополнительно повернуть по рекомендациям производителя (обычно 1–1.5 оборота ключом), избегая перетяжки. Подбирайте материал O‑ring по среде (Viton для агрессивных жидкостей, NBR для нефти/воздуха). Не использовать повторно деформированные обжимные кольца; при ремонте заменяйте кольца и O‑ring. Проверять герметичность гидро- или пневмотестом при номинальном давлении перед вводом в эксплуатацию.
