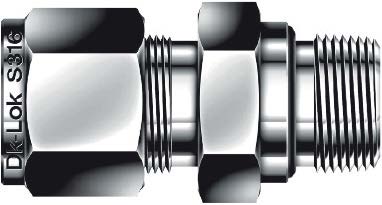

DMC4-2NO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Обжимной штуцер прямой с наружной резьбой NPT1/8 — переходное соединение для 1/4" (6,35 мм) трубопроводов измерительной и технологической арматуры. Предназначен для подвода рабочей среды (газы, жидкости, вакуум) в контрольно-измерительные линии, коллектора и запорную арматуру. Работает по принципу двухобжимного соединения: при затяжке гайки обжимные кольца последовательно фиксируют трубу, обеспечивая металлическое уплотнение, а утопленное O-ring в резьбе даёт дополнительную герметизацию резьбового стыка при динамических и вибрационных нагрузках.

Ключевые особенности конструкции

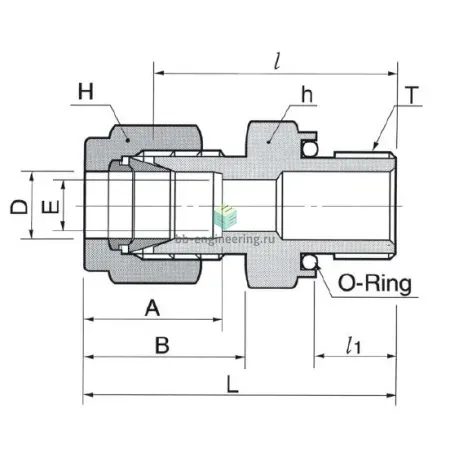

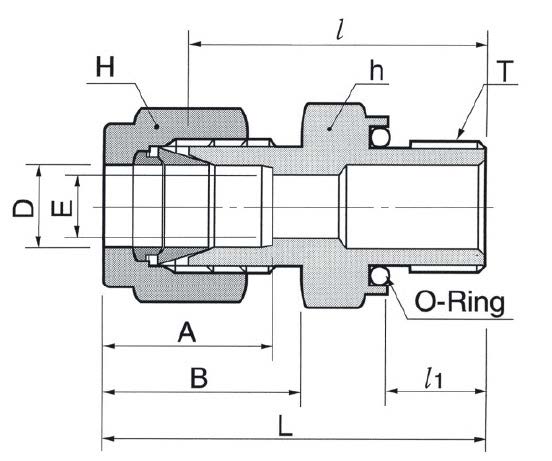

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция: две обжимные втулки и гайка; резьба NPT1/8 с утопленным уплотнительным O-ring. Подключение канала 1 — NPT1/8, канал 2 — трубка 1/4". Типичные рабочие диапазоны при корректно подобранной трубке и уплотнении: давление до ≈400 бар и температура в пределах примерно −60…+200 °C (фактический предел определяется материалом O-ring и толщиной стенки трубки). Применим для аналитики, нефтехимии, энергетики и лабораторных систем.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, обточенную и без заусенцев торцовую поверхность трубки. Затягивать согласно инструкции производителя: сначала навести гайку вручную, затем контролируемое доворотное усилие ключом до указанного момента; избегать перетяжки. Подбирать материал O-ring по среде и температуре (влияние на допустимый диапазон доработать в спецификации). После установки проводить испытание на герметичность при давлении системы и избегать изгибных нагрузок в зоне соединения.
