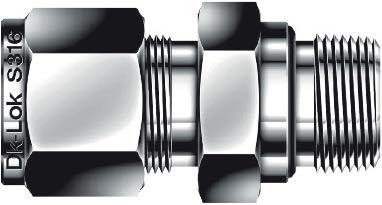

DMC4-4NO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

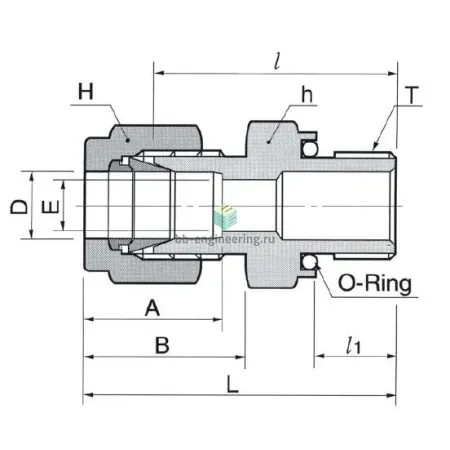

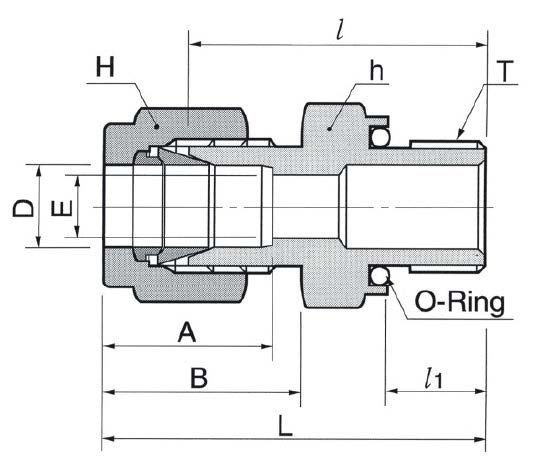

Прямой обжимной штуцер с наружной резьбой NPT1/4–1/4" предназначен для подключения 1/4" (6,35 мм) трубок к конусной резьбе NPT в системах КИПиА, гидравлики и технологии химических сред. Конструкция решает задачу герметичного отвода среды при высоких давлениях и вибрациях: трубка фиксируется двухкольцевым обжимом (две опорные втулки и гайка), резьбовое соединение уплотняется утопленным O-ring, что обеспечивает комбинированную металлическую посадку и эластичное уплотнение резьбы для предотвращения протечек в условиях циклических нагрузок.

Ключевые особенности конструкции

Корпус — нержавеющая сталь AISI 316, обжимные кольца — сталь/нерж. исполнение; применение AISI 316 обеспечивает коррозионную стойкость в агрессивных средах. Уплотнение резьбы — утопленный O-ring (материал уплотнения по спецификации: типично FKM/EPDM/PTFE), позволяющий работать при температурах примерно от −20 до +200 °C в зависимости от выбранного материала кольца. Двухколецовый обжим гарантирует надежную герметизацию трубок 6,35 мм при давлениях до ≈413 bar (6000 psi) в типичных условиях эксплуатации; фактический предел зависит от толщины стенки трубки и СМИ.

Экспертные рекомендации по применению

Подбирайте материал O-ring под рабочую среду и температуру. При монтаже предварительно проверьте совпадение наружного диаметра трубки 6,35 мм и толщины стенки; выполняйте обжатие с рекомендуемым моментом затяжки производителя и контролируйте осевое смещение для исключения перекоса втулок. Избегайте повторных многократных демонтажей без замены обжимных колец и O-ring. Для агрессивных сред и высоких температур выбирайте FFKM/PTFE-исполнения и проверяйте допустимое рабочее давление в зависимости от трубы.
