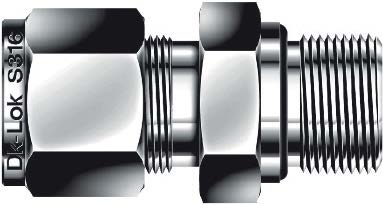

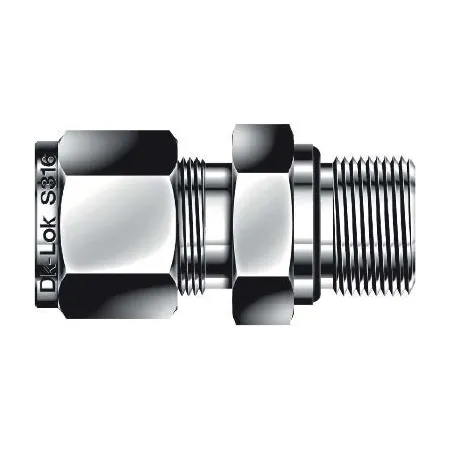

DMC4-4UO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Прямой штуцер обжимной с наружной резьбой UNF 7/16″-20 — 1/4″ предназначен для герметичного присоединения линии 1/4″ (трубка) к резьбовому порту UNF 7/16″-20 в контрольно-измерительной и технологической аппаратуре. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое зажатие трубки, создавая металлическое уплотнение, а утопленное уплотнительное кольцо O-ring дополнительно герметизирует резьбовое соединение при повышенных требованиях по утечкам. Применяется в гидравлике, пневматике, аналитических и технологических линиях для передачи жидкостей и газов.

Ключевые особенности конструкции

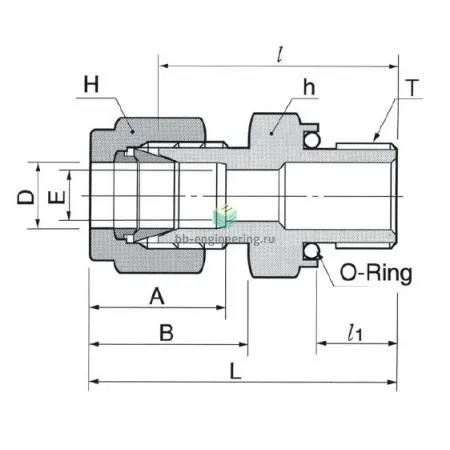

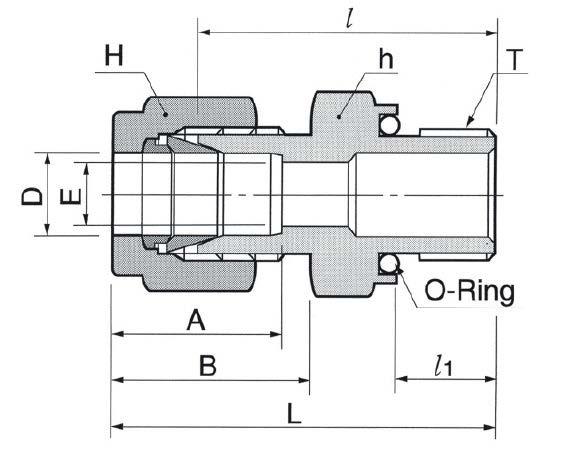

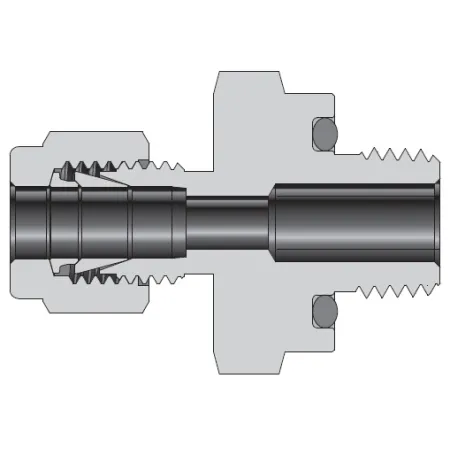

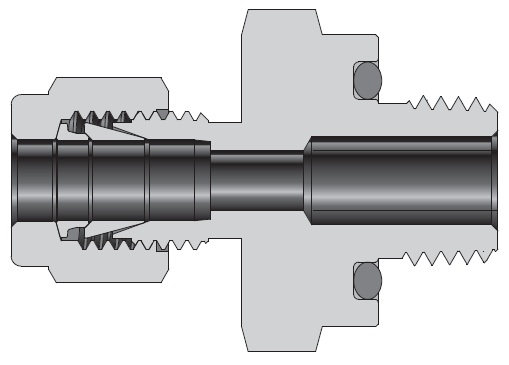

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к коррозии и химическим средам. Двухколечная (front/back) схема обжима повышает стойкость к вибрациям и циклическим нагрузкам. Резьбовой уплотнитель — утопленное O-ring для дополнительной защиты от утечек. Тип подключения: канал 1 — UNF 7/16″-20, канал 2 — трубка 1/4″. В зависимости от диаметра трубки и материала уплотнителя рабочее давление типично может достигать порядка 690 bar (≈10 000 psi) для малых диаметров; температурный диапазон эксплуатации определяется материалом O-ring (для фторкаучука примерно -40°C…+200°C, для NBR менее широкий).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец трубки и убрать задиры; установить переднее и заднее обжимные кольца в соответствии с ориентацией производителя. Затягивать гайку сначала вручную до упора, затем по моменту/шагам из таблицы производителя (обычно 1–1,25 оборота после опорного положения для 1/4″), не допуская перетяжки, которая деформирует кольца и O-ring. Не наносить герметик на утопленный O-ring; при работе в агрессивной среде подбирать материал O-ring. После установки провести опрессовку и контроль на утечки. При демонтаже полностью отвинчивать гайку и проверять состояние обжимных колец и O-ring — при повторном монтаже рекомендуется замена расходников.
