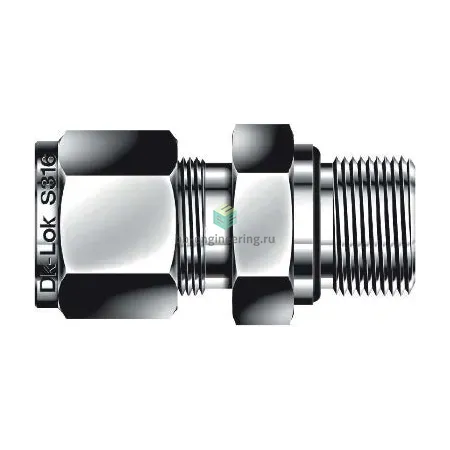

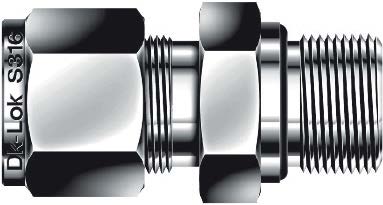

DMC5-5UO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 1/2"-20-5/16", нерж.

Назначение и принцип работы

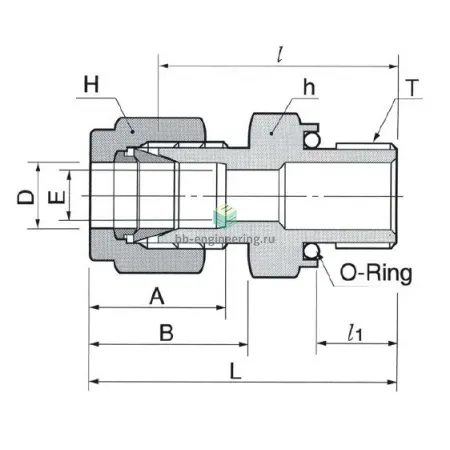

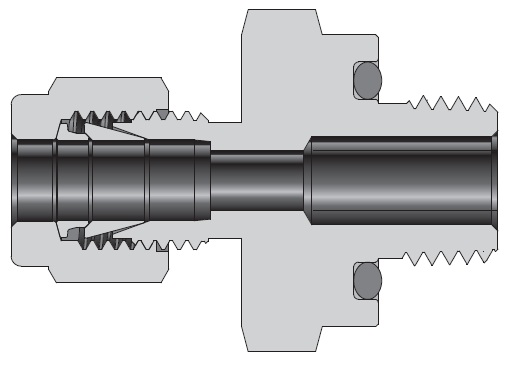

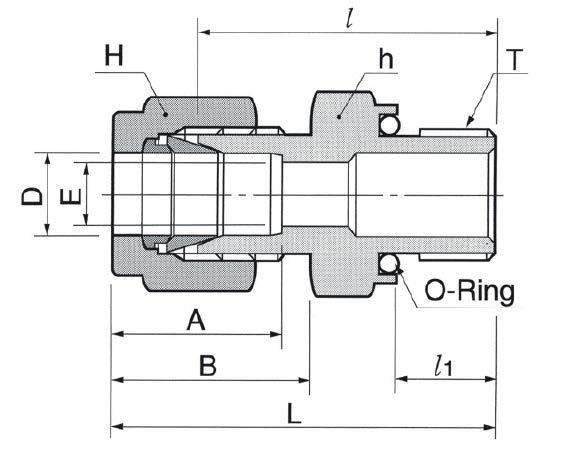

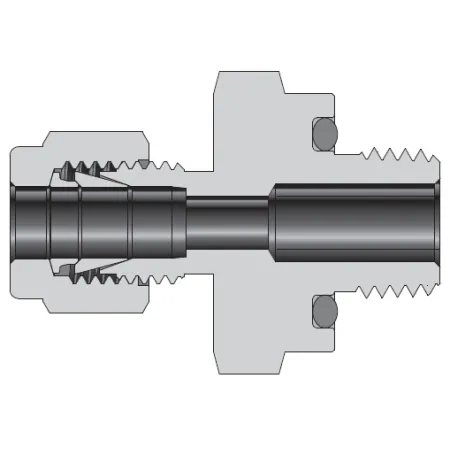

Прямой обжимной штуцер с наружной резьбой UNF 1/2″-20 — переходное соединение для подсоединения трубки 5/16″ (≈7,94 мм OD) к резьбовому ответу. Применяется в системах КИПиА, гидравлике и технологических коммуникациях для передачи жидких и газообразных сред при высоком давлении. Работает по принципу двухобжимного уплотнения: при затяжке гайки две обжимные втулки (ferrule) пластически фиксируют трубку, а утопленное O-ring в резьбе обеспечивает герметичность резьбового стыка и предотвращает протечки при вибрациях и изменениях температуры.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают высокую коррозионную стойкость в агрессивных средах. Конструкция — двухфerrульный обжим с гайкой; уплотнение резьбы — утопленное O-ring (обычно доступны материалы FKM, PTFE и др.). Типичный диапазон рабочих давлений зависит от диаметра трубки и условий, в практических применениях до ≈6000 psi (≈414 бар) для корректно установленной трубки; температурная устойчивость определяется материалом O-ring (примерно −20…+150 °C для FKM, до ≈250 °C при применении PTFE). Рекомендуется эксплуатация с рабочими средами: вода, масло, инертные газы, многие технологические химикаты совместимые с AISI 316.

Экспертные рекомендации по применению

Подбирайте трубку точно 5/16″ OD и соответствующую толщину стенки; кромки должны быть ровными и обезсколоченными. Затягивайте по таблице моментов производителя или по рекомендованной процедуре (последовательность: корпус зафиксировать, гайку затянуть от ручной посадки до рабочего момента); не используйте дополнительные герметики на O-ring. Для агрессивных сред выбирайте соответствующий материал O-ring (FKM/PTFE) и при необходимости заменяйте обжимные втулки при повторном монтаже. Обязательно провести испытание на герметичность и учитывать температурные циклы и вибрацию при выборе места установки.
