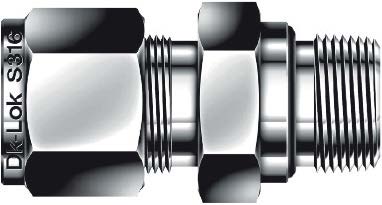

DMC6-4NO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер DK-Lok DMC6-4NO-SA предназначен для перехода с резьбового подключения NPT1/4 на трубное ответвление 3/8″ (OD 9,525 мм) в системах приборного и технологического трубопровода. Конструкция решает задачу герметичного присоединения тонкостенных и стандартных трубок в измерительной, гидравлической и химической арматуре: поток по каналу NPT1/4 переводится в канал для 3/8″ трубки, уплотнение резьбы обеспечивает утопленное O-ring, а механическую фиксацию выполняют два обжимных кольца и гайка.

Ключевые особенности конструкции

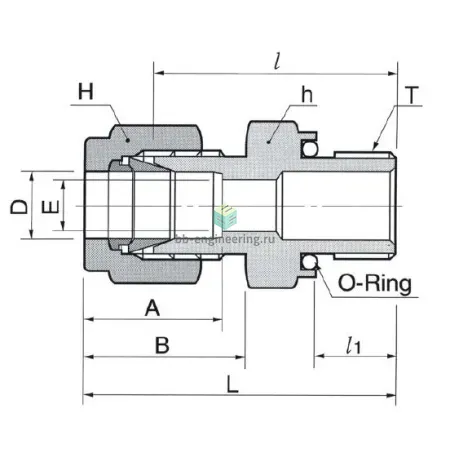

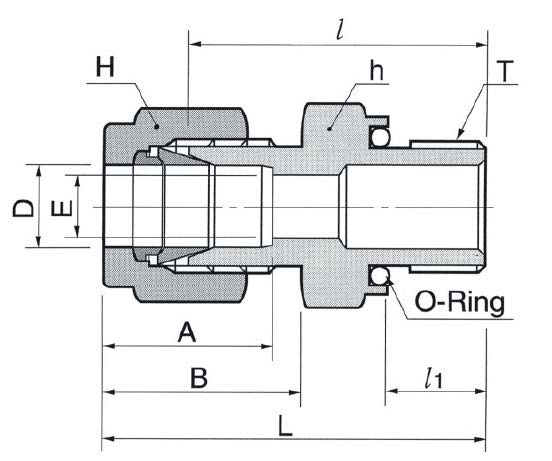

Корпус изделия выполнен из нержавеющей стали AISI 316, общая конструкция — двухколечный обжим (two-ferrule) с гайкой, что обеспечивает повторяемое и виброустойчивое соединение. Резьба NPT1/4 уплотняется утопленным O-ring, что снижает требование к средствам герметизации резьбы. Применимы рабочие среды: инертные и агрессивные среды, нефтехимия и паровые линии при условии совместимости уплотнения. Типичное рабочее давление зависит от диаметра и толщины стенки трубки и может достигать сотен бар (для мелких типоразмеров — до 689 бар / 10 000 psi по данным производителя); температурный диапазон зависит от материала O-ring: эластомеры ~ -20…+200 °C, при металл-металл исполнении — до ~+400 °C.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии OD и стенки трубки 3/8″, ровном торце и отсутствии заусенцев; используйте рекомендованный момент затяжки производителя, не прокручивайте соединение после обжима. Для резьбы с утопленным O-ring не применяйте агрессивные герметики; при замене O-ring подбирайте материал по среде (FKM, EPDM, PTFE). Выполняйте испытание давлением и проверку на течь после монтажа; избегайте циклических перегрузок и коррозионного окружения без антикоррозионной защиты. Для агрессивных сред и высоких давлений предпочтительна проверка совместимости AISI 316 и подбор толщины стенки трубки.
