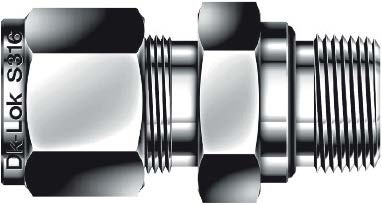

DMC6-6NO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер NPT3/8–3/8″ предназначен для герметичного присоединения 3/8″ трубки к резьбовому портy NPT3/8 в узлах КИПиА, аналитических и гидравлических системах. Конструкция с двумя обжимными кольцами обеспечивает металлоконтактное центрирование и механическую фиксацию трубки, а утопленное уплотнительное кольцо O-ring в резьбе гарантирует утечкоустойчивость на стыке с резьбовым патрубком. При монтаже трубка вставляется до упора, гайка вворачивается до упора и доворачивается по инструкции завода‑изготовителя для формирования уплотнения.

Ключевые особенности конструкции

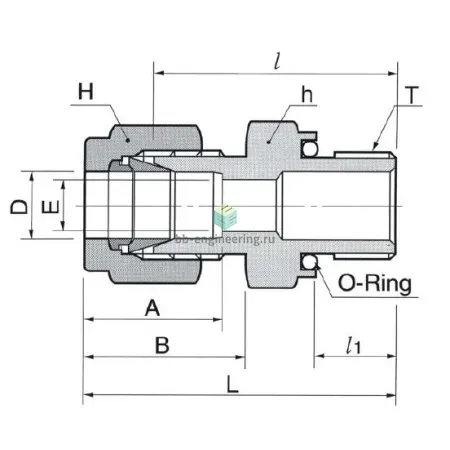

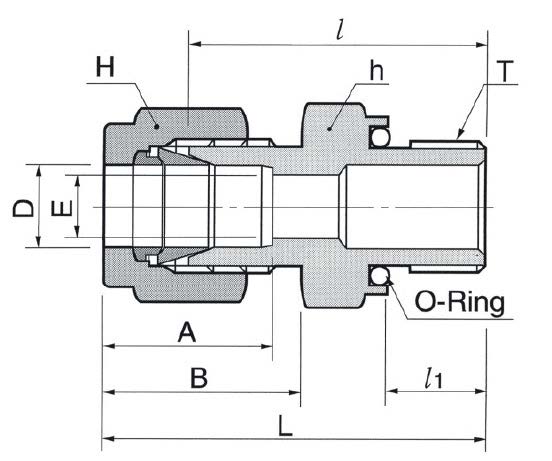

Корпус и детали — нержавеющая сталь AISI 316, устойчивая к коррозии и совместимая с агрессивными средами. Исполнение — двухконусное обжимное (two‑ferrule) с гайкой и двумя обжимными кольцами; резьбовое подключение NPT3/8 (канал 1) к трубке 3/8″ (канал 2). Резьбовое уплотнение реализовано через утопленный O-ring — выбор материала O-ring (Viton, PTFE и др.) определяет температурный диапазон и химстойкость. Типичные рабочие среды: технические и инертные газы, воды, масла, гидравлические жидкости. Давление и температура зависят от размера и материала O-ring; для AISI 316 при стандартных O-ring типичные рабочие давления в системах аналитики/КИПиА находятся в пределах сотен бар при эксплуатации в рекомендованных температурных пределах.

Экспертные рекомендации по применению

Перед установкой обеспечить чистоту и гладкость торца трубки, выполнить рез и снять заусенцы; вставлять трубку до упора для корректного обжима двух колец. Затягивать гайку по таблице завода‑изготовителя или контролируемым моментом: сначала вручную, затем указанное количество оборотов/момент — избегать перетяжки во избежание деформации AISI 316 и нарушения O-ring. Подбирать материал O-ring под рабочую среду (Viton для органики, PTFE для агрессивных сред). При циклических температурах и вибрации контролировать состояние обжима и при необходимости проводить повторную проверку утечек после прогрева/охлаждения. Избегать изгибов трубки в зоне обжима и механических ударов по фитингу.
